什么是粉末冶金 (什么是粉末冶金,过程包括哪几个部分)

本文目录导航：

• 什么是粉末冶金
• 四氧化三锰详细资料大全
• 基本引见
• 制备方法
• 制造工艺
• 物理性质
• 化学性质
• 关键用途
• 留意事项

什么是粉末冶金

一、概述粉末冶金是制取金属或用金属粉末（或金属粉末与非金属粉末的混合物）作为原料，经过成形和烧结，制造金属资料、复合以及各种类型制品的工艺技术。

粉末冶金法与消费陶瓷有相似的中央，因此，一系列粉末冶金新技术也可用于陶瓷资料的制备。

由于粉末冶金技术的好处，它已成为处置新资料疑问的钥匙，在新资料的开展中起着无足轻重的作用。

粉末冶金现状和开展前景。

我国粉末冶金行业曾经经过了近10年的高速开展，但与国外的同行业仍存在以下几方面的差距：(1)企业多，规模小，经济效益与国外企业相差很大。

(2)产品交叉，企业相互压价，竞争意外强烈。

(3)少数企业缺乏技术支持，研发才干落后，产品品位低，难以与国外竞争。

(4)再投入缺乏与困扰。

增加(5)工艺装备、配套设备落后。

(6)产品进口少，贸易渠道不畅。

随着我国参与WTO以后，以上种种无余和弱点将改善，这是由于参与WTO后，市场逐渐国际化，粉末冶金市场将获取进一步扩展的时机；而同时随着国外资金和技术的进入，粉末冶金及相关的技术水平也必将获取提高和开展。

二、特点 粉末冶金具备共同的化学组成和机械、物理性能，而这些性能是用传统的熔铸方法不可取得的。

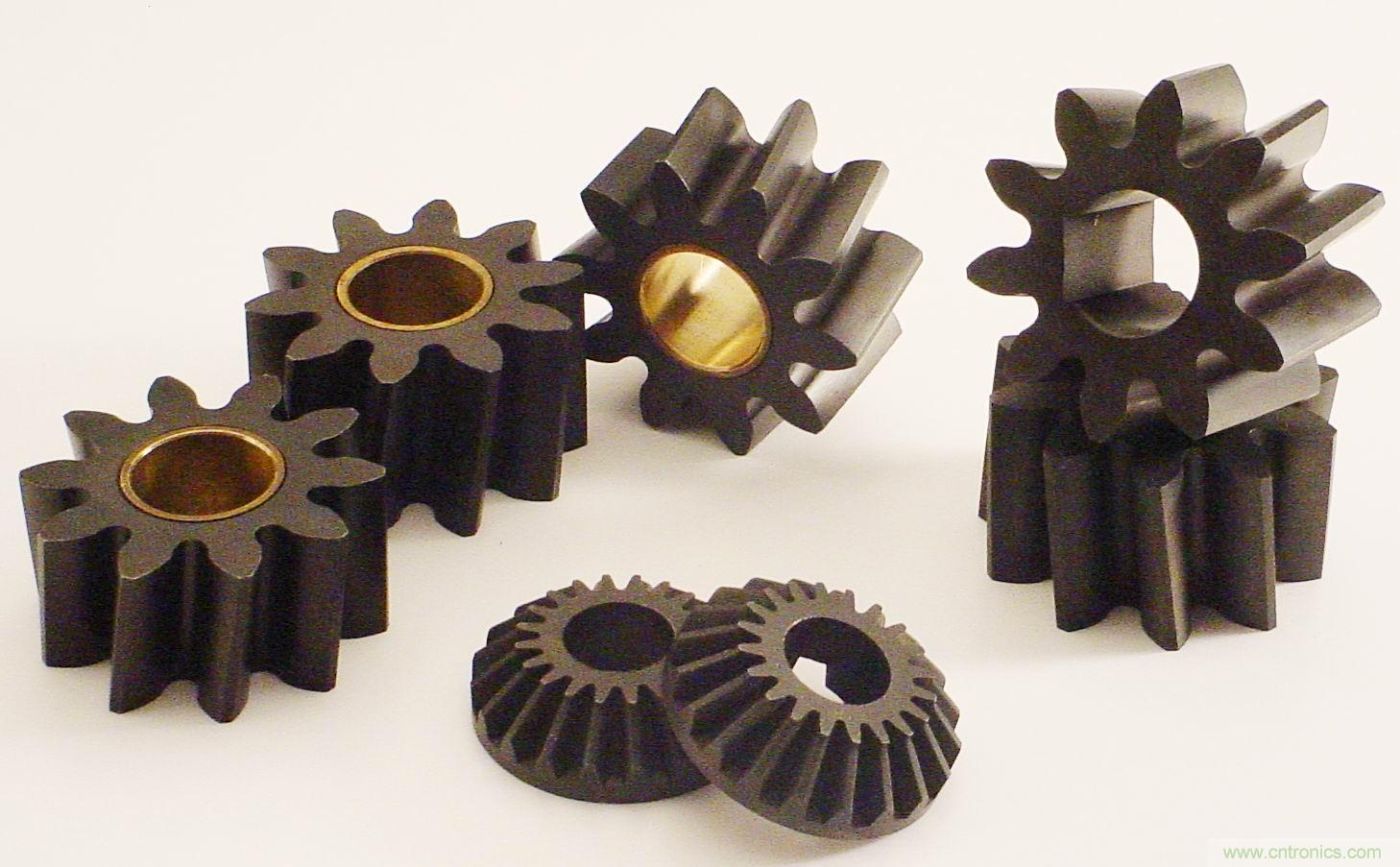

运用粉末冶金技术可以间接制成多孔、半致密或全致密资料和制品，如含油轴承、齿轮、凸轮、导杆、刀具等，是一种少无切削工艺。

（1）粉末冶金技术可以最大限制地缩小合金成分偏聚，消弭细小、不平均的铸造组织。

在制备高性能稀土永磁资料、稀土储氢资料、稀土发光资料、稀土催化剂、高温超导资料、新型金属资料（如Al-Li合金、耐热Al合金、超合金、粉末耐蚀不锈钢、粉末高速钢、金属间化合物高温结构资料等）具备关键的作用。

（2）可以制备非晶、微晶、准晶、纳米晶和超饱和固溶体等一系列高性能非平衡资料，这些资料具备优秀的电学、磁学、光学和力学性能。

（3）可以容易地成功多种类型的复合，充散施展各组元资料各自的个性，是一种低老本消费高性能金属基和陶瓷复合资料的工艺技术。

（4）可以消费普通熔炼法不可消费的具备不凡结构和性能的资料和制品，如新型多孔动物资料，多孔分别膜资料、高性能结构陶瓷磨具和配置陶瓷资料等。

（5）可以成功净近构成形和智能化批量消费，从而，可以有效地降落消费的资源和动力消耗。

（6）可以充沛应用矿石、尾矿、炼钢污泥、轧钢铁鳞、回收废旧金属作原料，是一种可有效启动资料再生和综合应用的新技术。

咱们经常出现的机加工刀具，五金磨具，很多就是粉末冶金技术制造的。

三、粉末冶金的消费环节 （1）消费粉末。

粉末的消费环节包含粉末的制取、粉料的混合等步骤。

为改善粉末的成型性和可塑性通常参与汽油、橡胶或石蜡等增塑剂。

（2）压抑成型。

粉末在500~600MPa压力下，压成所需状态。

（3）烧结。

在包全气氛的高温炉或真空炉中启动。

烧结不同于金属熔化，烧结时至少有一种元素仍处于固态。

烧结环节中粉末颗粒间经过火散、再结晶、熔焊、化合、溶解等一系列的物理化学环节，成为具备必定孔隙度的冶金产品。

（4）后处置。

普通状况下，烧结好的制件可间接经常使用。

但关于某些尺寸要求精度高并且有高的硬度、耐磨性的制件还要启动烧结后处置。

后处置包含精压、滚压、挤压、淬火、外表淬火、浸油、及熔渗等。

四、粉末冶金资料的运行与分类（1）运行：（汽车、摩托车、纺织机械、工业缝纫机、电开工具、五金工具.电器.工程机械）等各种粉末冶金（铁铜基）整机。

（2）分类：粉末冶金多孔资料、粉末冶金减摩资料、粉末冶金摩擦资料、粉末冶金结构整机、粉末冶金工模具资料、和粉末冶金电磁资料和粉末冶金高温资料等。

五、粉末冶金子工艺与性能等静压成型粉末冶金 金属放射成型粉末冶金 粉末锻造粉末冶金 压力烧结粉末冶金粉末性能(property of powder)粉末一切性能的总称。

它包含：粉末的几何性能(粒度、比外表、孔径和状态等)；粉末的化学性能(化学成分、纯度、氧含量和酸不溶物等)；粉体的力学个性(松装密度、流动性、成形性、紧缩性、沉积角和剪切角等)；粉末的物理性能和外表个性(真密度、光泽、吸波性、外表活性、ze%26mdash;ta(%26ccedil;)电位和磁性等)。

粉末性能往往在很大水平上选择了粉末冶金产品的性能。

几何性能最基本的是粉末的粒度和状态。

(1)粒度。

它影响粉末的加工成形、烧结时收缩和产品的最终性能。

某些粉末冶金制品的性能简直和粒度间接相关，例如，过滤资料的过滤精度在阅历上可由原始粉末颗粒的平均粒度除以10求得；硬质合金产品的性能与wc相的晶粒有很大相关，要获取较细晶粒度的硬质合金，惟有驳回较细粒度的wc原料才有或许。

消费通常中经常使用的粉末，其粒度范畴从几百个纳米到几百个微米。

粒度越小，活性越大，外表就越容易氧化和吸水。

当小到几百个纳米时，粉末的贮存和输运很不容易，而且当小到必定水平时量子效应开局起作用，其物理性能会出现渺小变动，如铁磁性粉会变成超顺磁性粉，熔点也随着粒度减小而降落。

(2)粉末的颗粒状态。

它取决于制粉方法，如电解法制得的粉末，颗粒呈树枝状；恢复法制得的铁粉颗粒呈海绵片状；气体雾化法制得的基本上是球状粉。

此外，有些粉末呈卵状、盘状、针状、洋葱头状等。

粉末颗粒的状态会影响到粉末的流动性和松装密度，由于颗粒间机械啮合，不规则粉的压坯强度也大，特意是树枝状粉其压抑坯强度最大。

但关于多孔资料，驳回球状粉最好。

力学个性粉末的力学性能即粉末的工艺性能，它是粉末冶金成形工艺中的关键工艺参数。

粉末的松装密度是压抑时用容积法称量的依据；粉末的流动性选择着粉末对压模的充填速度和压机的消费才干；粉末的紧缩性选择压抑环节的难易和施加压力的高下；而粉末的成形性则选择坯的强度。

化学性能关键取决于原资料的化学纯度及制粉方法。

较高的氧含量会降落压抑性能、压坯强度和烧结制品的力学性能，因此粉末冶金大局部技术条件中对此都有必定规则。

例如，粉末的准许氧含量为0.2％～1.5％，这相当于氧化物含量为1％～10％。

四氧化三锰详细资料大全

四氧化三锰是一种彩色四方结晶，别名辉锰、黑锰矿、活性氧化锰，经灼烧成结晶，属于尖晶石类，离子结构为 ，其中二价和三价锰离子散布在两种不同的晶格位置上。

氧离子为立方严密沉积，二价锰离子占四面体空隙，三价锰离子占八面体空隙。

温度1443K以下时四氧化三锰为变形的四方晶系尖晶石结构，变形要素为姜-泰勒效应；1443K以上则为立方尖晶石结构。

基本引见

制备方法,制造工艺,物理性质,化学性质,稳固性,毒性,关键用途,留意事项,风险性概述,急救措施,消防措施,走漏应急处置,操作处置与贮存,

制备方法

方法一（高温灼烧法）由锰的氧化物或盐类在空气或氧气中于1000℃灼烧制得。或由高纯β-二氧化锰于980～1000℃下焙烧，再经冷却、粉碎制得γ-四氧化三锰。当用二氧化锰或水锰矿为原料时则先焙烧，再在甲烷气体下进一步恢复也可制得。 方法二（焙烧法）将金属锰或锰的氧化物、氢氧化物、硫酸盐、碳酸盐、亚硫酸盐、硝酸盐及高锰酸盐在空气中或氧气中，于1000℃灼烧，经冷却、粉碎制得四氧化三锰。如以高纯β-MnO为原料，于980～1000℃下，在沸腾炉中焙烧，经冷却、粉碎制得γ-MnO产品。 其反响式如下：3MnO→MnO+O方法三（恢复法）用二氧化锰或水锰矿为原料，先经焙烧成三氧化二锰，再在甲烷气体存在下，于250～500℃进一步恢复活成四氧化三锰，经冷却、粉碎制得四氧化三锰成品。 其反响式如下：2MnOOH→MnO+HO；3MnO+0.25CH→2MnO+0.25CO+0.5HO 将电解二氧化锰用雷蒙磨磨成半成品，用4～6mol/L的硝酸于40～60℃下洗濯至pH值6左右，于105℃烘干后，在955～1170℃下焙烧50～130min，炉外真空快冷制得四氧化三锰。或许用软锰矿恢复焙烧后用硫酸浸取、污染后用碳酸氢铵启动复合成反响生成碳酸锰，再过滤、分别、枯燥、焙烧而得。亦可以300目金属锰为原料，参与铵盐，于60℃反响制得四氧化三锰成品。 方法四（混合灼烧法）锰的氧化物、氢氧化物或许硫酸盐、碳酸盐在空气中或许在氧气中灼烧至约1000℃，则容易生成四氧化三锰。电解法制得的二氧化锰(γ-MnO)于空气中在1050℃下加热可制得四氧化三锰，也可以用四水合硫酸锰于空气中在约1000℃下加热制取。此外，将二氧化锰于氢气流中在200℃下加热也可以制得四氧化三锰。

制造工艺

四氧化三锰是制备锰锌铁氧体等软磁资料的关键原料之一。制备四氧化三锰现有技术有焙烧法、恢复法、氧化法和电解法等。用硫酸锰溶液制备四氧化三锰的方法，即四氧化三锰溶液参与碱性物质转化为Mn(OH)，而后用氧化剂或氧气、空气氧化溶液中氢氧化锰，以制得四氧化三锰。 四氧化三锰在中国是1997年开局消费的，开展迅速，时下曾经构成年产近4万吨的消费规模，但因质量较差，产品关键供应国际市场，只要少局部进口。时下国际四氧化三锰消费方法只能驳回金属锰粉氧化法消费，技术原理源于美国专利（US）。时下工艺存在的关键疑问是：技术含量低；消费老本高，每吨约为元，而每吨售价约为元，简直有利可图；粒度不平均，粒径较大，约大于2mm；各种杂质含量广泛偏高，只能消费出普通级别的产品。杂质含量高关键是由原资料电解金属锰粉自身带入所致，电解金属锰粉的消费须要阅历复杂的工艺环节，在每一个环节中很难有效防止某些杂质的进入，因此该法很难从基本上降落四氧化三锰中杂质的含量。国外消费四氧化锰的方法也关键为金属锰粉氧化法，除此以外还有制备超高纯四氧化三锰的方法，但技术严厉隐秘，尚不了解详细方法。

物理性质

外观： 棕彩色粉末 熔点 (℃)： 1567 相对密度 （g/cm） ：4.718 溶解性： 不溶于水，溶于盐酸、硫酸。 其余性质： 四氧化三锰在温度1443K以下时，四氧化三锰为歪曲的四方晶系尖晶石结构，而1443K以上时则为立方尖晶石结构。在人造界中以黑锰矿方式存在，是最稳固的氧化物。不溶于水，可溶于盐酸、硫酸。充沛加热的产品，冷却后不再排汇氧气，在空气中是稳固的。结晶为斜尖晶石型体心立方晶格，a=0.575nm，c=0.942nm，晶格单位为MnMnO。

化学性质

稳固性

常温常压下稳固。棕白色或褐色结晶粉末，经灼烧成结晶，是一种尖晶石离子结构为Mn(Mn)O，其中Mn和Mn离子散布在两种不同的晶格位置上。

毒性

可形成中枢神经系统重大病变，重大者可出现帕金森氏症。对大脑纹状体惨白球部位能形成重大破坏，对肝、肾及心肌出现变性扭转。慢性中毒分为3个阶段：开局是中枢神经系统的挫伤，有时出现胃部变动和多发性神经炎；之后出现初期中毒性脑病；前期为帕金森氏综合症，特点是：面部呆板、有力、心情淡薄、语言阻碍等。对皮肤有挫伤，可形成皮炎、慢性湿疹，使皮肤上抓伤不易愈合，淋巴腺也广泛肿大。 毒理学数据：急性数据：大鼠气管LDLo：375 mg/kg； 小鼠吸入LC：>3608 ug/m3/2H； 繁衍数据：小鼠经口TDLo：2033 gm/kg； 计算化学数据：1、疏水参数计算参考值（XlogP）：未确定； 2、氢键供体数量：2； 3、氢键受体数量：4； 4、可旋转化学键数量：0； 5、互变异构体数量：未确定； 6、拓扑分子极性外表积（TPSA）：74.6； 7、重原子数量：7； 8、外表电荷：0； 9、复杂度：27.9； 10、同位素原子数量：0； 11、确定原子立构核心数量：0； 12、不确定原子立构核心数量：0； 13、确定化学键立构核心数量：0； 14、不确定化学键立构核心数量：0； 15、共价键单元数量：3。 化学反响：任何氧化锰在空气中加热至1000度以上即可取得MnO，Mn呈+2价和+3价。 在氢气或一氧化碳中加热至高温生成一氧化锰。在氧气中加热生成二氧化锰。高温下碳可使它恢复为锰。与盐酸共热可放出氯气并生成二氯化锰。

关键用途

1、用于电子工业消费软磁铁氧体，用作电子计算机中存储消息的磁芯、磁碟和磁带，电话用变压器和商质量电感器，电视回归变压器，磁头，电感器，磁加大器，饱和电感器，天线棒等。还可用作某些油漆或涂料的颜料。 2、用于光学玻璃的制造和高温热敏电阻的制造。 3、用于消费锰、锌、铁软磁铁氧体，电子计算机中存储消息的磁芯、磁碟和磁带，电话用变压器和高质量电感器、电视回扫变压器、磁记载用磁头、磁加大器、饱和电感器、天线棒等。 4、四氧化三锰关键用于电子工业，是消费软磁铁氧体的原料。软磁铁氧体是由锰、锌、铁的氧化物按必定配比混合后烧结成型制造，具备狭窄的剩磁感应曲线，可以重复磁化，同时其直流电阻率很高，可以防止涡流损失。可用作电子计算机中存贮消息的磁芯、磁碟和磁带，电话用变压器和高质量电感器，电视回扫变压器，磁记载用磁头，电感器，磁加大器，饱和电感器，天线棒等。此外还可用作某些油漆或涂料的色料，含有四氧化三锰的油漆或涂料喷洒在钢铁上比含二氧化钛或含氧化铁的油漆或涂料具备更好的抗侵蚀性能。

留意事项

风险性概述

平安危害：吸入氧化锰烟尘可致“金属烟雾热”。常年吸入其烟、尘惹起慢性锰中毒，初期为神经平安综合征和神经配置阻碍，开展出现锥体外系侵害为主的神经体征。 环境危害：对环境有危害，对水体可形成污染。 燃爆风险：该品属爆炸品，不燃。

急救措施

皮肤接触：脱去污染的穿着，用流动清水冲洗。 眼睛接触：提起眼睑，用流动清水或生理盐水冲洗。就医。 吸入：迅速脱离现场至空气新颖处。坚持呼吸道通顺。如呼吸艰巨，给输氧。如呼吸中止，立刻启动人工呼吸。就医。 食入：饮足量温水，催吐。就医。

消防措施

风险个性：与盐酸反响放出氯气。 有害熄灭产物：人造合成产物未知。 灭火方法：该品不燃。灭火时尽或许将容器从火场移至空旷处。而后依据着火要素选用适当灭火剂灭火。

走漏应急处置

应急处置：隔离走漏污染区，限制出入。倡导应急处置人员戴防尘口罩，穿防毒服。不要间接接触走漏物。 小量走漏：小心扫起，搜集运至废物处置场合处置。 少量走漏：搜集回收或运至废物处置场合处置。

操作处置与贮存

操作留意事项：密闭操作，片面通风。防止粉尘监禁到车间空气中。操作人员必定经过专门培训，严厉遵守操作规程。倡导操作人员佩戴自吸过滤式防尘口罩，戴化学安保防护眼镜，穿紧袖上班服，长筒胶鞋，戴防化学品手套。防止发生粉尘。防止与盐酸接触。装备走漏应急处置设备。 贮存留意事项：贮存于阴凉、通风的库房。远离火种、热源。防止阳光直射。包装密封。应与盐酸、食用化学品离开寄存，切忌混储。储区应备有适合的资料收容走漏物。
