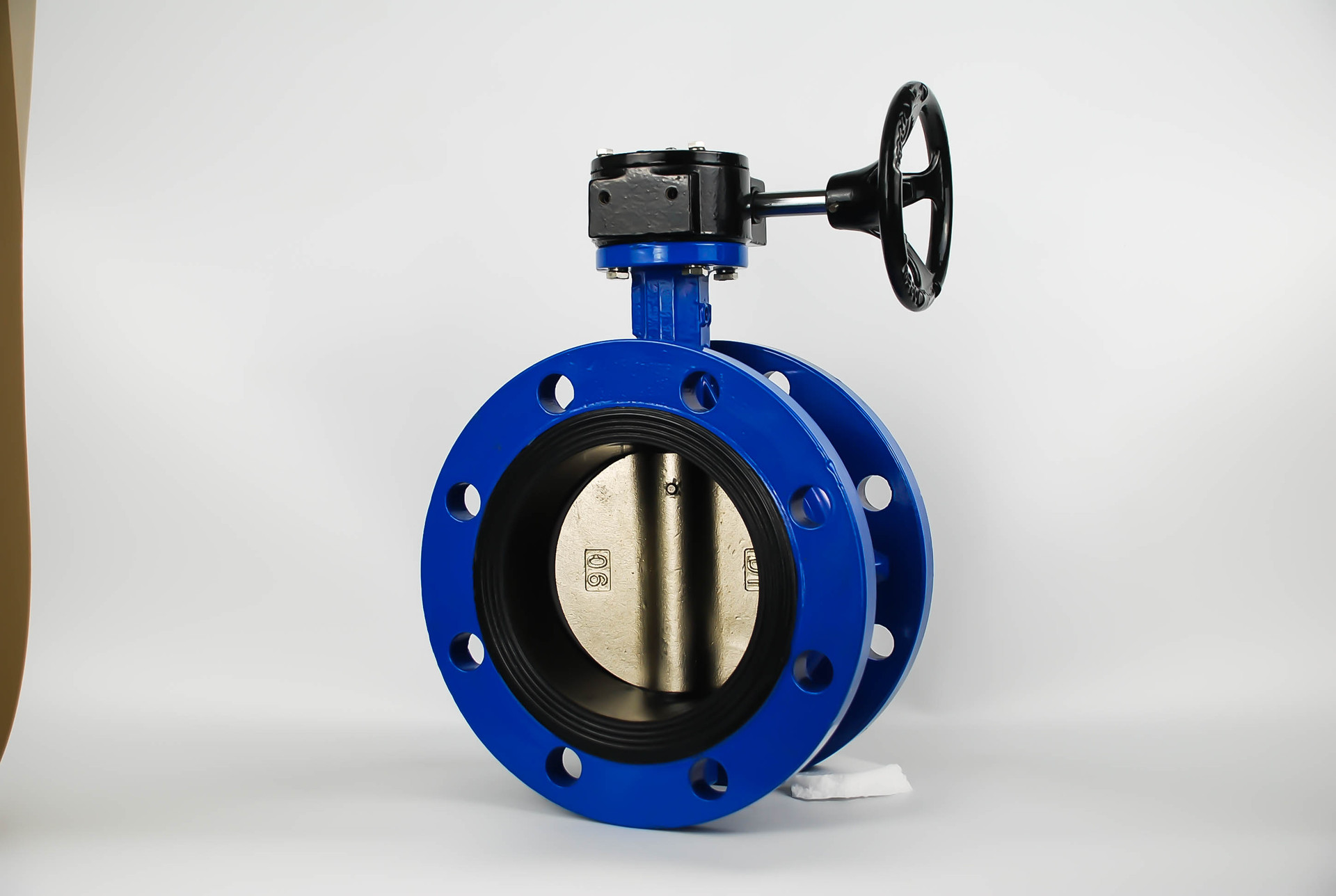

蝶阀型号2D341X|详细介绍和技术规格 (蝶阀型号规格)
应用范围
D341X系列法兰软密封蝶阀适用于冶金、化工电力和市政工程及水厂等介质为水、油品等管道上。起切断流体和调节介质流量等作用。
主要特点
- 该蝶阀设计结构新颖，整体尺寸小，重量轻。
- 蝶板采用双偏心，启闭迅速，操作轻便省力。
- 蝶板采用双偏心，使蝶板与密封圈间无滑动磨擦，密封面耐磨损使用寿命长，密封可靠，易调整。
工作原理
通过旋转蝶阀涡轮执行机构上的手轮，带动阀杆蝶板在90度范围内自由旋转，使蝶阀处于开启或关闭状态，达到连通或切断介质的目的。
外观尺寸图
蝶阀型号
蝶阀型号编制含义说明
| 编制代号 | 含义 |
|---|---|
| D | 蝶阀 |
| 2（省略） | 手动 |
| 3 | 涡轮传动 |
| 4 | 法兰式 |
| 3 | 三偏心 |
| X | 橡胶材质的密封圈 |
| 10 | PN1.0Mpa |
| Q | 球墨铸铁材质的壳体 |
蝶阀型号大全 125D71X 手动中线型对夹式蝶阀 125D3(6、9)71X 蜗(气、电)中线型对夹式蝶阀
