铸造工艺流程 (铸造工艺流程图完整版)

主要流程

1. 混砂阶段：按照砂型制造的要求及铸件的种类不同，配制合格的型砂，以供造型所用。
2. 造型（制芯）阶段：包括了造型（用型砂形成铸件的形腔）、制芯（形成铸件的内部形状）、配模（把坭芯放入型腔里面，把上下砂箱合好）。造型是铸造中的关键环节。
3. 熔炼阶段：按照所需要的金属成份配好化学成份，选择合适的熔化炉熔化合金材料，形成合格的液态金属液（包括成份合格，温度合格）

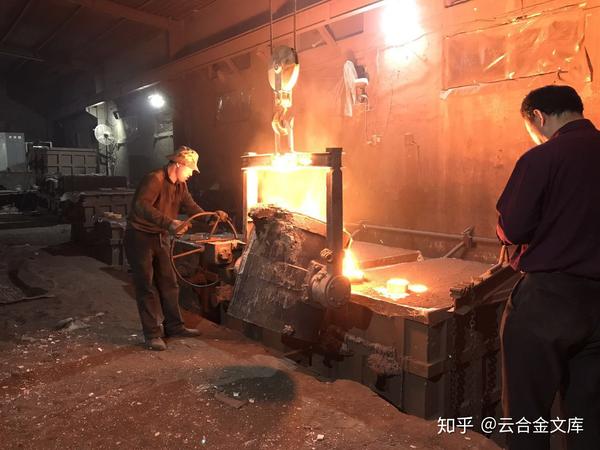

4. 浇注阶段：把合格的融熔金属注入配好模的砂箱里。浇注阶段危险性比较大，要特种注意。
5. 清理阶段：浇注后等融熔金属凝固后，把型砂清除掉，打掉浇口等附设件，就形成了所需要的铸件了。

扩展资料

总体概述

制造砂型的基本原材料是铸造砂和型砂粘结剂。最常用的铸造砂是硅质砂。硅砂的高温性能不能满足使用要求时则使用锆英砂、铬铁矿砂、刚玉砂等特种砂。为使制成的砂型和型芯具有一定的强度，在搬运、合型及浇注液态金属时不致变形或损坏，一般要在铸造中加入型砂粘结剂，将松散的砂粒粘结起来成为型砂。应用最广的型砂粘结剂是粘土，也可采用各种干性油或半干性油、水溶，需要使用有搓揉作用的高功率混砂设备，否则不可能得到质量良好的型砂。 2. 由于型砂混好后即具有相当高的强度,造型时型砂不易流动，难以舂实,手工造型时既费力又需一定的技巧，用机器造型时则设备复杂而庞大。 3. 铸型的刚度不高，铸件的尺寸精度较差。 4. 铸件易于产生冲砂、夹砂、气孔等缺陷。

粘土干砂型制造

这种砂型用的型砂湿态水分略高于湿型用的型砂。

粘土砂芯

用粘土砂制造的简单的型芯。

螺纹钢的制造

1. 螺纹钢是由小型轧机生产的，小型轧机的主要类型分为：连续式、半连续式和横列式。世界上新建和在用的以全连续式小型轧机居多。流行的钢筋轧机有通用的高速轧制的钢筋轧机和4切分的高产量的钢筋轧机。 2. 连续小型轧机所用坯料一般是连铸小方坯，其边长一般为130~160mm，长度一般在6~12米左右，坯料单重1.5~3吨。轧制线多为平-立交替布置，实现全线无扭转轧制。根据不同坯料规格和成品尺寸有18、20、22、24架的小型轧机，18架为主流。棒材轧制多采用步进式加热炉、高压水除鳞、低温轧制、无头轧制等新工艺，粗轧、中轧向适应大坯料及提高轧制精度方向发展，精轧机主要是提高精度和速度(最高18m/s)。产品规格一般为ф10-40mm，也有ф6-32mm或ф12-50mm的。生产的螺纹钢主要用于钢筋混凝土结构。
