过冷奥氏体的转变模式有哪几种 (过冷奥氏体的三种类型转变)

本文目录导航：

• 过冷奥氏体的转变模式有哪几种
• 珠光体转变时上游相的疑问？？？

过冷奥氏体的转变模式有哪几种

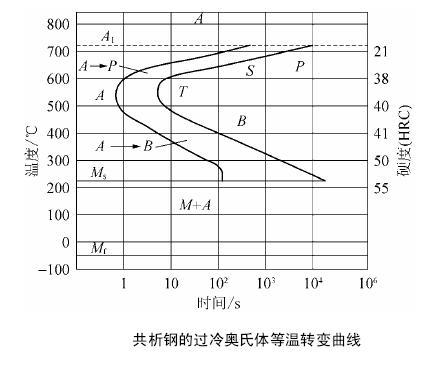

1、若奥氏体以慢速冷却,将在略低于A1的温度下合成为铁素体和渗碳体的双相组织（珠光体）；若冷速较快,则可被过冷到A1一下宽达200度左右的高温区出现珠光体转变.属于分散型相变.2、奥氏体过冷到Ms以下温度的高温区时出现马氏体转变,属于非分散型相变.3、在珠光体转变区与马氏体转变区之间的较宽的温度范畴内,奥氏体出现贝氏体转变,又被称为中温转变.珠光体转变的下限温度为Bs,下限温度为Bf.关于中高碳钢,在550~350之间构成上贝氏体,350度以下至Bf构成下贝氏体.碳含量低时,下贝氏体构成温度或者略高于350度.

珠光体转变时上游相的疑问？？？

关于珠光体转变上游相的疑问，因为至今也未能够、也难以间接实验验证，故目前尚无定论。

有以下认识： 1、铁素体和渗碳体均可成为上游相。

2、过共析钢通常以渗碳体为上游相，亚共析钢以铁素体为上游相。

3、共析钢两者均可成为上游相。

4、过冷度大时，以渗碳体为上游相，过冷度小时，以铁素体为上游相。

当然这些认识须要进一步的实验验证和实践上的讨论。

团体认识：俺认为奥氏体转变为珠光体应该是铁素体为上游相。

理由如下： 关于亚共析钢，毫无不懂从奥氏体中先析出的是铁素体，然而并不是出现珠光体转变的上游相的那个铁素体，雷同关于过共析钢，毫无不懂从奥氏体中先析出的是渗碳体，然而也并不是出现珠光体转变的上游相的那个渗碳体，而是碳超出在奥氏体中的溶解度而析出的第二相，所认为了防止搅扰，只要剖析共析钢转变为珠光体的上游相疑问才具备实践意义。

如果说钢中不含有碳，也就是纯铁，当γ-Fe（可以看做是含碳量为零的奥氏体）冷却到912度时，就会转变为α-Fe（可以看做是含碳量为零的铁素体），这个是铁的同素异构转变，是铁的本色，是人造法令，而渗碳体无论怎样折腾，也不会转变为铁素体的（当然渗碳体在必定条件下可以合成为铁素体和石墨然而这时曾经不是刚的组织而是铸铁的组织了），这是其一，其二，铁添加碳和其余合金元素只会降落或升高相变临界点，而不会扭转铁的同素异构转变现象，就像水的结晶点是零度，添加其余物品只会扭转凝结点一样，铁添加碳降落了临界点最低到727度才出现同素异构转变，然而照样成为体心立方的铁素体而不是其余的什么体。

所以说铁素体应该是珠光体转变的上游相。

想法不成熟，胡言乱语一通，让同行见笑了。
