求热冲模具解决方法 (热冲模具怎么放间隙)

本文目录导航：

• 求热冲模具解决方法
• Cr12模具钢的热解决硬度是多少
• 热解决方法中的：退火，正火，淬火，回火有什么相反点与不同点

求热冲模具解决方法

先要搞清楚你模具资料经常使用的是什么牌号

加热的温度是很有考究的，每个牌号的奥氏体化温度都不一样

还有就是冷却的速度也是要管理的

冷却完之后还要回火，假设疑问的话倡导找专业的热解决公司去做

还有就是资料选择，H13是最基本，由于冲铜的，铜的熔点较高普通都驳回一胜百的QRO-90

上方是一些热解决资料供参考，附件还有QRO-90的资料

热解决的定义：热解决是将金属资料放在必定的介质内加热、保温、冷却，经过改动资料外表或外部的金相组织结构，来管理其功能的一种金属热加工工艺。

热解决的开展：

在从石器时代停顿到铜器时代和铁器时代的环节中，热解决的作用逐渐为人们所意识。早在公元前770至前222年，中国人在消费通常中就已发现，铜铁的功能会因温度和加压变形的影响而变动。白口铸铁的柔化解决就是制造农具的关键工艺。公元前六世纪，钢铁兵器逐渐被驳回，为了提高钢的硬度，淬火工艺遂获取迅速开展。中国河北省易县燕下都出土的两把剑和一把戟，其显微组织中都有马氏体存在，说明是经过淬火的。随着淬火技术的开展，人们逐渐发现淬冷剂对淬火质量的影响。三国蜀人蒲元曾在今陕西斜谷为诸葛亮打制3000把刀，相传是派人到成都取水淬火的。这说明中国在现代就留意到不同水质的冷却才干了，同时也留意了油和尿的冷却才干。中国出土的西汉(公元前206～公元24)中山靖王墓中的宝剑，心部含碳量为0.15～0.4%，而外表含碳量却达0.6%以上，说明已运行了渗碳工艺。但过后作为团体“手艺”的秘密，不肯外传，因此开展很慢。1863年，英国金相学家和地质学家展现了钢铁在显微镜下的六种不同的金相组织，证实了钢在加热和冷却时，外部会出现组织改动，钢中高温时的相在急冷时转变为一种较硬的相。法国人奥斯蒙德确立的铁的同素异构通常，以及英国人奥斯汀最早制订的铁碳相图，为现代热解决工艺初步奠定了通常基础。与此同时，人们还钻研了在金属热解决的加热环节中对金属的包全方法，以防止加热环节中金属的氧化和脱碳等。1850～1880年，关于运行各种气体（诸如氢气、煤气、一氧化碳等）启动包全加热曾有一系列专利。1889～1890年英国人莱克取得多种金属光亮热解决的专利。二十世纪以来，金属物理的开展和其余新技术的移植运行，使金属热解决工艺获取更大开展。一个清楚的停顿是1901～1925年，在工业消费中运行转筒炉启动气体渗碳；30年代出现露点电位差计，使炉内气氛的碳势到达可控，以后又钻研出用二氧化碳红外仪、氧探头号进一步管理炉内气氛碳势的方法；60年代，热解决技术运用了等离子场的作用，开展了离子渗氮、渗碳工艺 ；激光、电子束技术的运行，又使金属取得了新的外表热解决和化学热解决方法。热解决的工艺特点：

热解决工艺普通包含加热、保温、冷却三个环节，有时只要加热和冷却两个环节。

这些环节相互连贯，无法连续。

加热是热解决的关键工序之一。

金属热解决的加热方法很多，最早是驳回木炭和煤作为热源，近而运行液体和气体燃料。

电的运行使加热易于管理，且无环境污染。

应用这些热源可以直接加热，也可以经过熔融的盐或金属，以致浮动粒子启动直接加热。

金属加热时，工件暴露在空气中，经常出现氧化、脱碳(即钢铁整机外表碳含量降落)，这关于热解决后整机的外表功能有很不利的影响。

因此金属通常应在可控气氛或包全气氛中、熔融盐中和真地面加热，也可用涂料或包装方法启动包全加热。

加热温度是热解决工艺的关键工艺参数之一，选择和管理加热温度，是保障热解决质量的关键疑问。

加热温度随被解决的金属资料和热解决的目的不同而异，但普通都是加热到相变温度以上，以取得高温组织。

另外转变须要必定的期间，因此当金属工件外表到达要求的加热温度时，还须在此温度坚持必定期间，使内外温度分歧，使显微组织转变齐全，这段期间称为保温期间。

驳回高能密度加热和外表热解决时，加热速度极快，普通就没有保温期间，而化学热解决的保温期间往往较长。

冷却也是热解决工艺环节中无法缺少的步骤，冷却方法因工艺不同而不同，关键是管理冷却速度。普通退火的冷却速度最慢，正火的冷却速度较快，淬火的冷却速度更快。但还因钢种不同而有不同的要求，例如空硬钢就可以用正火一样的冷却速度启动淬硬。

工艺分类

金属热解决工艺大体可分为全体热解决、外表热解决和化学热解决三大类。

依据加热介质、加热温度和冷却方法的不同，每一大类又可区分为若干不同的热解决工艺。

同一种金属驳回不同的热解决工艺，可取得不同的组织，从而具备不同的功能。

钢铁是工业上运行最广的金属，而且钢铁显微组织也最为复杂，因此钢铁热解决工艺种类单一。

全体热解决是对工件全体加热，而后以适当的速度冷却，取得须要的金相组织，以改动其全体力学功能的金属热解决工艺。

钢铁全体热解决大抵有退火、正火、淬火和回火四种基本工艺。

工艺手腕

退火是将工件加热到适当温度，依据资料和工件尺寸驳回不同的保温期间，而后启动缓慢冷却，目的是使金属外部组织到达或凑近平衡形态，取得良好的工艺功能和经常使用功能，或许为进一步淬火作组织预备。

正火是将工件加热到适宜的温度后在空气中冷却，正火的效果同退火相似，只是获取的组织更细，罕用于改善资料的切削功能，也有时用于对一些要求不高的整机作为最终热解决。

淬火是将工件加热保温后，在水、油或其它无机盐、无机水溶液等淬火介质中极速冷却。

淬火后钢件变硬，但同时变脆，为了及时消弭脆性，普通须要及时回火。

为了降落钢件的脆性，将淬火后的钢件在高于室温而低于650℃的某一适当温度启动长期间的保温，再启动冷却，这种工艺称为回火。

退火、正火、淬火、回火是全体热解决中的“四把火”，其中的淬火与回火相关亲密，经常配合经常使用，缺一无法。

“四把火”随着加热温度和冷却方式的不同，又演化出不同的热解决工艺。

为了取得必定的强度和韧性，把淬火和高温回火联合起来的工艺，称为调质。

某些合金淬火构成过饱和固溶体后，将其置于室温或稍高的适当温度下坚持较长期间，以提高合金的硬度、强度或电性磁性等。

这样的热解决工艺称为时效解决。

把压力加工形变与热解决有效而严密地联合起来启动，使工件取得很好的强度、韧性配合的方法称为形变热解决；在负压气氛或真地面启动的热解决称为真空热解决，它不只能使工件不氧化，不脱碳，坚持解决后工件外表光亮，提高工件的功能，还可以通入渗剂启动化学热解决。

外表热解决是只加热工件表层，以改动其表层力学功能的金属热解决工艺。

为了只加热工件表层而不使过多的热量传入工件外部，经常使用的热源须具备高的能量密度，即在单位面积的工件上给予较大的热能，使工件表层或部分能短时或刹时到达高温。

外表热解决的关键方法有火焰淬火和感应加热热解决，罕用的热源有氧乙炔或氧丙烷等火焰、感应电流、激光和电子束等。

化学热解决是经过改开工件表层化学成分、组织和功能的金属热解决工艺。

化学热解决与外表热解决不同之处是前者改动了工件表层的化学成分。

化学热解决是将工件放在含碳、盐类介质或其它合金元素的介质(气体、液体、固体)中加热，保温较长期间，从而使工件表层渗入碳、氮、硼和铬等元素。

渗入元素后，有时还要启动其它热解决工艺如淬火及回火。

化学热解决的关键方法有渗碳、渗氮、渗金属。

热解决是机械整机和工模具制造环节中的关键工序之一。

大体来说，它可以保障和提高工件的各种功能 ，如耐磨、耐侵蚀等。

还可以改善毛坯的组织和应力形态，以利于启动各种冷、热加工。

例如白口铸铁经过长期间退火解决可以取得可锻铸铁，提高塑性 ；齿轮驳回正确的热解决工艺，经常使用寿命可以比不经热解决的齿轮成倍或几十倍地提高；另外，价廉的碳钢经过渗入某些合金元素就具备某些价昂的合金钢功能，可以替代某些耐热钢、不锈钢；工模具则简直所有须要经过热解决方可经常使用。

补充手腕

一、退火的种类

退火是将工件加热到适当温度，坚持必定期间，而后缓缓冷却的热解决工艺。

钢的退火工艺种类很多，依据加热温度可分为两大类：一类是在临界温度(Ac1或Ac3)以上的退火，又称为相变重结晶退火，包含齐全退火、不齐全退火、球化退火和分散退火（平均化退火）等；另一类是在临界温度以下的退火，包含再结晶退火及去应力退火等。

依照冷却方式，退火可分为等温退火和延续冷却退火。

1． 齐全退火和等温退火

齐全退火又称重结晶退火，普通简称为退火，它是将钢件或钢材加热至Ac3以上20~30℃，保温足够长期间，使组织齐全奥氏体化后缓慢冷却，以取得近于平衡组织的热解决工艺。

这种退火关键用于亚共析成分的各种碳钢和合金钢的铸，锻件及热轧型材，有时也用于焊接结构。

普通常作为一些不重工件的最终热解决，或作为某些工件的预先热解决。

2． 球化退火

球化退火关键用于过共析的碳钢及合金工具钢（如制造刃具、量具、模具所用的钢种）。

其关键目的在于降落硬度，改善切削加工性，并为以后淬火作好预备。

3． 去应力退火

去应力退火又称高温退火（或高温回火），这种退火关键用来消弭铸件，锻件，焊接件，热轧件，冷拉件等的剩余应力。

假设这些应力不予消弭，将会惹起钢件在必定期间以后，或在随后的切削加工环节中发生变形或裂纹。

4.不齐全退火是将钢加热至Ac1~Ac3(亚共析钢)或Ac1~ACcm(过共析钢)之间，经保温后缓慢冷却以取得近于平衡组织的热解决工艺。

二、淬火时，最罕用的冷却介质是盐水，水和油。

盐水淬火的工件，容易获取高的硬度和光亮的外表，不容易发生淬不硬的软点，但却易使工件变形严重，甚至出现开裂。

而用油作淬火介质只实用于过冷奥氏体的稳固性比拟大的一些合金钢或小尺寸的碳钢工件的淬火。

三、钢回火的目的

1．降落脆性，消弭或缩小内应力，钢件淬火后存在很大内应力和脆性，如不迭时回火往往会使钢件出现变形甚至开裂。

2．取得工件所要求的机械功能，工件经淬火后硬度高而脆性大，为了满足各种工件的不异功能的要求，可以经过适当回火的配合来调整硬度，减小脆性，获取所须要的韧性、塑性。

3．稳固工件尺寸

4．关于退火难以硬化的某些合金钢，在淬火（或正火）后常驳回高温回火，使钢中碳化物适当汇集，将硬度降落，以利切削加工。

补充概念

1．退火：指金属资料加热到适当的温度，坚持必定的期间，而后缓慢冷却的热解决工艺。

经常出现的退火工艺有：再结晶退火、去应力退火、球化退火、齐全退火等。

退火的目的：关键是降落金属资料的硬度，提高塑性，以利切削加工或压力加工，缩小剩余应力，提高组 织和成分的平均化，或为后道热解决作好组织预备等。

2．正火：指将钢材或钢件加热到或 （钢的上临界点温度）以上，30～50℃坚持适当期间后，在运动的空气中冷却的热解决的工艺。

正火的目的：关键是提高下碳钢的 力学功能，改善切削加工性，细化晶粒，消弭组织毛病，为后道热解决作好组织预备等。

3．淬火：指将钢件加热到 Ac3 或 Ac1（钢的下临界点温度）以上某一温度，坚持一 定的期间，而后以适当的冷却速度，取得马氏体（或贝氏体）组织的热解决工艺。

经常出现的淬 火工艺有盐浴淬火，马氏体分级淬火，贝氏体等温淬火，外表淬火和部分淬火等。

淬火的目 的：使钢件取得所需的马氏体组织，提高工件的硬度，强度和耐磨性，为后道热解决作好组 织预备等。

4．回火：指钢件经淬硬后，再加热到 Ac1 以下的某一温度，保温必定期间，而后冷 却到室温的热解决工艺。

经常出现的回火工艺有：高温回火，中温回火，高温回火和屡次回火等。

回火的目的：关键是消弭钢件在淬火时所发生的应力，使钢件具备高的硬度和耐磨性外，并具备所须要的塑性和韧性等。

5．调质：指将钢材或钢件启动淬火及高温回火的复合热解决工艺。

经常使用于调质解决的钢称调质钢。

它普通是指中碳结构钢和中碳合金结构钢。

6．渗碳：渗碳是支使碳原子渗入到钢外表层的环节。

也是使低碳钢的工件具备高碳钢的外表层，再经过淬火和高温回火，使工件的外表层具备高硬度和耐磨性，而工件的核心部分依然坚持着低碳钢的韧性和塑性。

真空方法

由于金属工件的加热、冷却等操作，须要十几个甚至几十个举措来实现。

这些举措外在真空热解决炉内启动，操作人员无法凑近，因此对真空热解决电炉的智能化水平的要求较高。

同时，有些举措,如加热保温完结后，金属工件启动淬火工序须六、七个举措并且要在15秒钟以内实现。

这样矫捷的条件来实现许多举措，很容易形成操作人员的弛缓而构成误操作。

因此，只要较高的智能化才干准确、及时按程序协调。

金属整机启动真空热解决均在密闭的真空炉内启动，严厉的真空密封妇孺皆知。

因此，取得和坚持炉子原定的漏气率，保障真空炉的上班真空度，对确保整机真空热解决的质量有着十分关键的意义。

所以真空热解决炉的一个关键疑问，就是要有牢靠的真空密封结构。

为了保障真空炉的真空功能，真空热解决炉结构设计中必定道循一个基本准则，就是炉体要驳回气密焊接，同时在炉体上尽量少开或许不开孔，少驳回或许防止驳回动密封结构，以尽量缩小真空暴露的机会。

装置在真空炉体上的部件、附件等如水冷电极、热电偶导出装置也都必定设计密封结构。

大部分加热与隔热资料只能在真空形态下经常使用。

真空热解决炉的加热与隔热衬料是在真空与高温下上班的，因此对这些资料提出了耐高温，辐射成绩好，导热系数小等要求。

反抗氧化功能要求不高。

所以，真空热解决炉宽泛驳回了钽、钨、钼和石墨等作加热与隔热构料。

这些资料在大气形态下极易氧化，因此，普通热解决炉不能驳回这些加热与隔热资料。

水冷装置：真空热解决炉的炉壳、炉盖、电热元件、水冷电极、两边真空隔抢手等部件，均在真空、受热形态下上班。

在这种极为不利的条件下上班，必定保障各部件的结构不变形、不损坏，真空密封圈不过热、不烧毁。

因此，各部件应该依据不同的状况设置水冷装置，以保障真空热解决炉能够反常运转并有足够的应用寿命。

驳回低电压大电流：真空容器内，当真空空度为几托一lxlo-1托的范畴内时，真空容器内的通电导体在较高的电压下，会发生辉光放电现象。

在真空热解决炉内，严重的弧光放电 会烧毁电热元件、隔热层等，形成严重意外和损失。

因此，真空热解决炉的电热元件的上班电压普通都不超越80一100伏。

同时在电热元件结构设计时要采取有效方法，如尽量防止有尖端的部件，电极间的间距不能太小，以防止辉光放电或许弧光放电的发生。

回火

依据工件功能要求的不同，按其回火温度的不同，可将回火分为以下几种：

（一）高温回火（150－250度）

高温回火所得组织为回火马氏体。

其目的是在坚持淬火钢的高硬度和高耐磨性的前提下，降落其淬火内应力和脆性，免得经常使用时崩裂或过早损坏。

它关键用于各种高碳的切削刃具，量具，冷冲模具，滚动轴承以及渗碳件等，回火后硬度普通为HRC58－64。

（二）中温回火（250－500度）

中温回火所得组织为回火屈氏体。

其目的是取得高的屈服强度，弹性极限和较高的韧性。

因此，它关键用于各种弹簧和热作模具的解决，回火后硬度普通为HRC35－50。

（三）高温回火（500－650度）

高温回火所得组织为回火索氏体。

习气上将淬火加高温回火相联合的热解决称为调质解决，其目的是取得强度，硬度和塑性，韧性都较好的综合机械功能。

因此，宽泛用于汽车，拖延机，机床等的关键结构整机，如连杆，螺栓，齿轮及轴类。

回火后硬度普通为HB200－330。

变形预防

精细复杂模具的变形要素往往是复杂的，然而咱们只需把握其变形法令，剖析其发生的要素，驳回不同的方法启动预防模具的变形是能够缩小的，也是能够管理的。

普通来说，对精细复杂模具的热解决变形可采取以下方法预防。

(1)正入选材。

对精细复杂模具应选择材质好的微变形模具钢(如空淬钢)，对碳化物偏析严重的模具钢应启动正当锻造并启动调质热解决，对较大和无法锻造模具钢可启动固溶双细化热解决。

(2)模具结构设计要正当，厚薄不要太迥异，形态要对称，关于变形较大模具要把握变形法令，预留加工余量，关于大型、精细复杂模具可驳回组合结构。

(3)精细复杂模具要启动预先热解决，消弭机械加工环节中发生的剩余应力。

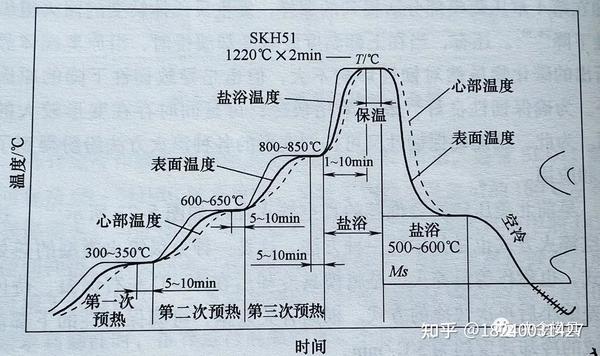

(4)正入选择加热温度，管理加热速度，关于精细复杂模具可采取缓慢加热、预热和其余平衡加热的方法来缩小模具热解决变形。

(5)在保障模具硬度的前提下，尽量驳回预冷、分级冷却淬火或温淬火工艺。

(6)对精细复杂模具，在条件容许的状况下，尽量驳回真空加热淬火和淬火后的深冷解决。

(7)对一些精细复杂的模具可驳回预先热解决、时效热解决、调质氮化热解决来管理模具的精度。

(8)在修补模具砂眼、气孔、磨损等毛病时，选择冷焊机等热影响小的修复设施以防止修补环节中变形的发生。

另外，正确的热解决工艺操作（如堵孔、绑孔、机械固定、适宜的加热方法、正确选择模具的冷却方向和在冷却介质中的运动方向等）和正当的回炽热解决工艺也是缩小精细复杂模具变形的有效措施。

很道歉，回答者上行的附件已失效

Cr12模具钢的热解决硬度是多少

Cr12MoV钢是碳钼莱体钢，其碳含量比Crl2钢低很多，且加了钼、钒元素，使钢的热加工功能、冲击韧度和碳化物散布都获取了清楚改善。

该钢具备较好的耐磨性、淬透性、淬硬性、强韧性、热稳固性、抗压强度，以及微变形、综台功能优异和宽泛的顺应性。

受热硬化温度为520℃。

截面尺寸在4mm以下可以齐全淬透，该钢的耐磨功能是低合金模具钢的3～4倍，淬火体积变形小。

淬硬深度：油淬200～300mm。

裁减资料：

经过深冷解决后，淬火后的马氏体可析出高度分散的超细碳化物，再由超细碳化物转化为硬质合金。

未经过深冷解决的马氏体，经过高温周火解决后，部分区域只要大批碳化物析出。

CR12MOV模具钢驳回高温化学热解决方法，在坚持CR12MOV模钢高硬度和高耐磨性的基础上，离子氮化、气体氮化和盐浴硫氰化渗碳层的耐附着性是高温化学热解决中罕用的。

三种高温化学热解决浸透层均具备清楚的抗冲击附着力。

其中，盐浴是最好的。

驳回CR12MOV模具钢制造的不锈钢器皿拉延模，经气体氮和碳解决，经常使用寿命到达3万件以上。

与惯例淬火回火解决相比，同一模具的经常使用寿命提高了10倍以上。

热解决方法中的：退火，正火，淬火，回火有什么相反点与不同点

金属热解决是将金属工件放在必定的介质中加热到适宜的温度，并在此温度中坚持必定期间后，又以不同速度冷却的一种工艺方法。

金属热解决是机械制造中的关键工艺之一，与其它加工工艺相比，热解决普通不改开工件的形态和全体的化学成分，而是经过改开工件外部的显微组织，或改开工件外表的化学成分，赋予或改善工件的经常使用功能。

其特点是改善工件的外在质量，而这普通不是肉眼所能看到的。

为使金属工件具备所须要的力学功能、物感功能和化学功能，除正入选择资料和各种成形工艺外，热解决工艺往往是必无法少的。

钢铁是机械工业中运行最广的资料，钢铁显微组织复杂，可以经过热解决予以管理，所以钢铁的热解决是金属热解决的关键内容。

另外，铝、铜、镁、钛等及其合金也都可以经过热解决改动其力学、物理和化学功能，以取得不同的经常使用功能。

在从石器时代停顿到铜器时代和铁器时代的环节中，热解决的作用逐渐为人们所意识。

早在公元前770～前222年，中国人在消费通常中就已发现，铜铁的功能会因温度和加压变形的影响而变动。

白口铸铁的柔化解决就是制造农具的关键工艺。

公元前六世纪，钢铁兵器逐渐被驳回，为了提高钢的硬度，淬火工艺遂获取迅速开展。

中国河北省易县燕下都出土的两把剑和一把戟，其显微组织中都有马氏体存在，说明是经过淬火的。

随着淬火技术的开展，人们逐渐发现冷剂对淬火质量的影响。

三国蜀人蒲元曾在今陕西斜谷为诸葛亮打制3000把刀，相传是派人到成都取水淬火的。

这说明中国在现代就留意到不同水质的冷却才干了，同时也留意了油和尿的冷却才干。

中国出土的西汉(公元前206～公元24)中山靖王墓中的宝剑,心部含碳量为0.15～0.4%，而外表含碳量却达0.6%以上，说明已运行了渗碳工艺。

但过后作为团体“手艺”的秘密，不肯外传，因此开展很慢。

1863年，英国金相学家和地质学家展现了钢铁在显微镜下的六种不同的金相组织，证实了钢在加热和冷却时，外部会出现组织改动，钢中高温时的相在急冷时转变为一种较硬的相。

法国人奥斯蒙德确立的铁的同素异构通常，以及英国人奥斯汀最早制订的铁碳相图，为现代热解决工艺初步奠定了通常基础。

与此同时，人们还钻研了在金属热解决的加热环节中对金属的包全方法，以防止加热环节中金属的氧化和脱碳等。

1850～1880年，关于运行各种气体(如氢气、煤气、一氧化碳等)启动包全加热曾有一系列专利。

1889～1890年英国人莱克取得多种金属光亮热解决的专利。

二十世纪以来，金属物理的开展和其它新技术的移植运行，使金属热解决工艺获取更大开展。

一个清楚的停顿是1901～1925年，在工业消费中运行转筒炉启动气体渗碳 ；30年代出现露点电位差计,使炉内气氛的碳势到达可控，以后又钻研出用二氧化碳红外仪、氧探头号进一步管理炉内气氛碳势的方法；60年代，热解决技术运用了等离子场的作用，开展了离子渗氮、渗碳工艺；激光、电子束技术的运行，又使金属取得了新的外表热解决和化学热解决方法。

二 金属热解决的工艺 热解决工艺普通包含加热、保温、冷却三个环节，有时只要加热和冷却两个环节。

这些环节相互连贯，无法连续。

加热是热解决的关键步骤之一。

金属热解决的加热方法很多，最早是驳回木炭和煤作为热源，进而运行液体和气体燃料。

电的运行使加热易于管理，且无环境污染。

应用这些热源可以直接加热，也可以经过熔融的盐或金属，以致浮动粒子启动直接加热。

金属加热时，工件暴露在空气中，经常出现氧化、脱碳(即钢铁整机外表碳含量降落)，这关于热解决后整机的外表功能有很不利的影响。

因此金属通常应在可控气氛或包全气氛中、熔融盐中和真地面加热，也可用涂料或包装方法启动包全加热。

加热温度是热解决工艺的关键工艺参数之一，选择和管理加热温度 ，是保障热解决质量的关键疑问。

加热温度随被解决的金属资料和热解决的目的不同而异，但普通都是加热到相变温度以上，以取得须要的组织。

另外转变须要必定的期间，因此当金属工件外表到达要求的加热温度时，还须在此温度坚持必定期间，使内外温度分歧，使显微组织转变齐全，这段期间称为保温期间。

驳回高能密度加热和外表热解决时，加热速度极快，普通就没有保温期间或保温期间很短，而化学热解决的保温期间往往较长。

冷却也是热解决工艺环节中无法缺少的步骤，冷却方法因工艺不同而不同，关键是管理冷却速度。

普通退火的冷却速度最慢，正火的冷却速度较快，淬火的冷却速度更快。

但还因钢种不同而有不同的要求，例如空硬钢就可以用正火一样的冷却速度启动淬硬。

金属热解决工艺大体可分为全体热解决、外表热解决、部分热解决和化学热解决等。

依据加热介质、加热温度和冷却方法的不同，每一大类又可区分为若干不同的热解决工艺。

同一种金属驳回不同的热解决工艺，可取得不同的组织，从而具备不同的功能。

钢铁是工业上运行最广的金属，而且钢铁显微组织也最为复杂，因此钢铁热解决工艺种类单一。

全体热解决是对工件全体加热，而后以适当的速度冷却，以改动其全体力学功能的金属热解决工艺。

钢铁全体热解决大抵有退火、正火、淬火和回火四种基本工艺。

退火是将工件加热到适当温度，依据资料和工件尺寸驳回不同的保温期间，而后启动缓慢冷却，目的是使金属外部组织到达或凑近平衡形态，取得良好的工艺功能和经常使用功能，或许为进一步淬火作组织预备。

正火是将工件加热到适宜的温度后在空气中冷却，正火的效果同退火相似，只是获取的组织更细，罕用于改善资料的切削功能，也有时用于对一些要求不高的整机作为最终热解决。

淬火是将工件加热保温后，在水、油或其它无机盐、无机水溶液等淬冷介质中极速冷却。

淬火后钢件变硬，但同时变脆。

为了降落钢件的脆性，将淬火后的钢件在高于室温而低于710℃的某一适当温度启动长期间的保温，再启动冷却，这种工艺称为回火。

退火、正火、淬火、回火是全体热解决中的“四把火”，其中的淬火与回火相关亲密，经常配合经常使用，缺一无法。

“四把火”随着加热温度和冷却方式的不同，又演化出不同的热解决工艺 。

为了取得必定的强度和韧性，把淬火和高温回火联合起来的工艺，称为调质。

某些合金淬火构成过饱和固溶体后，将其置于室温或稍高的适当温度下坚持较长期间，以提高合金的硬度、强度或电性磁性等。

这样的热解决工艺称为时效解决。

把压力加工形变与热解决有效而严密地联合起来启动，使工件取得很好的强度、韧性配合的方法称为形变热解决；在负压气氛或真地面启动的热解决称为真空热解决，它不只能使工件不氧化，不脱碳，坚持解决后工件外表光亮，提高工件的功能，还可以通入渗剂启动化学热解决。

外表热解决是只加热工件表层，以改动其表层力学功能的金属热解决工艺。

为了只加热工件表层而不使过多的热量传入工件外部，经常使用的热源须具备高的能量密度，即在单位面积的工件上给予较大的热能，使工件表层或部分能短时或刹时到达高温。

外表热解决的关键方法，有激光热解决、火焰淬火和感应加热热解决，罕用的热源有氧乙炔或氧丙烷等火焰、感应电流、激光和电子束等。

化学热解决是经过改开工件表层化学成分、组织和功能的金属热解决工艺。

化学热解决与外表热解决不同之处是后者改动了工件表层的化学成分。

化学热解决是将工件放在含碳、氮或其它合金元素的介质(气体、液体、固体)中加热，保温较长期间，从而使工件表层渗入碳、氮、硼和铬等元素。

渗入元素后，有时还要启动其它热解决工艺如淬火及回火。

化学热解决的关键方法有渗碳、渗氮、渗金属、复合渗等。

热解决是机械整机和工模具制造环节中的关键工序之一。

大体来说，它可以保障和提高工件的各种功能 ，如耐磨、耐侵蚀等。

还可以改善毛坯的组织和应力形态，以利于启动各种冷、热加工。

例如白口铸铁经过长期间退火解决可以取得可锻铸铁，提高塑性 ；齿轮驳回正确的热解决工艺，经常使用寿命可以比不经热解决的齿轮成倍或几十倍地提高；另外，价廉的碳钢经过渗入某些合金元素就具备某些价昂的合金钢功能，可以替代某些耐热钢、不锈钢；工模具则简直所有须要经过热解决方可经常使用。

三 钢的分类 钢是以铁、碳为关键成分的合金，它的含碳量普通小于2.11% 。

钢是经济树立中极为关键的金属资料。

钢按化学成分分为碳素钢（简称碳钢）与合金钢两大类。

碳钢是由生铁冶炼取得的合金，除铁、碳为其关键成格外，还含有大批的锰、硅、硫、磷等杂质。

碳钢具备必定的机械功能，又有良好的工艺功能，且多少钱昂贵。

因此，碳钢取得了宽泛的运行。

但随着现代工业与迷信技术的迅速开展，碳钢的功能已不能齐全满足须要，于是人们研制了各种合金钢。

合金钢是在碳钢基础上，有目的地添加某些元素（称为合金元素）而获取的多元合金。

与碳钢比，合金钢的功能有清楚的提高，故运行日益宽泛。

由于钢材种类单一，为了便于消费、保存、选择与钻研，必定对钢材加以分类。

按钢材的用途、化学成分、质量的不同，可将钢分为许多类： （一）． 按用途分类 按钢材的用途可分为结构钢、工具钢、不凡功能钢三大类。

1.结构钢： （1）.用作各种机器整机的钢。

它包含渗碳钢、调质钢、弹簧钢及滚动轴承钢。

（2）．用作工程结构的钢。

它包含碳素钢中的甲、乙、特类钢及普通低合金钢。

2.工具钢：用来制造各种工具的钢。

依据工具用途不同可分为刃具钢、模具钢与量具钢。

3.不凡功能钢：是具备不凡物理化学功能的钢。

可分为不锈钢、耐热钢、耐磨钢、磁钢等。

（二）． 按化学成分分类 按钢材的化学成分可分为碳素钢和合金钢两大类。

碳素钢：按含碳量又可分为低碳钢（含碳量≤0.25%）；中碳钢（0.25%＜含碳量＜0.6%）；高碳钢（含碳量≥0.6%）。

合金钢：按合金元素含量又可分为低合金钢（合金元素总含量≤5%）；中合金钢（合金元素总含量=5%--10%）；高合金钢（合金元素总含量＞10%）。

此外，依据钢中所含关键合金元素种类不同，也可分为锰钢、铬钢、铬镍钢、铬锰钛钢等。

（三）． 按质量分类 按钢材中有害杂质磷、硫的含量可分为普通钢（含磷量≤0.045%、含硫量≤0.055%；或磷、硫含量均≤0.050%）；优质钢（磷、硫含量含硫量≤0.030%）。

此外，还有按冶炼炉的种类，将钢分为平炉钢（酸性平炉、碱性平炉），空气转炉钢（酸性转炉、碱性转炉、氧气顶吹转炉钢）与电炉钢。

按冶炼时脱氧水平，将钢分为沸腾钢（脱氧不齐全），慌乱钢（脱氧比拟齐全）及半慌乱钢。

钢厂在给钢的产品命名时，往往将用途、成分、质量这三种分类方法联合起来。

如将钢称为普通碳素结构钢、优质碳素结构钢、碳素工具钢、初级优质碳素工具钢、合金结构钢、合金工具钢等。

均≤0.040%）；初级优质钢（含磷量≤0.035%、 四 金属资料的机械功能 金属资料的功能普通分为工艺功能和经常使用功能两类。

所谓工艺功能是指机械整机在加工制造环节中，金属资料在所定的冷、热加工条件下体现进去的功能。

金属资料工艺功能的好坏，选择了它在制造环节中加工成形的顺应才干。

由于加工条件不同，要求的工艺功能也就不同，如铸造功能、可焊性、可锻性、热解决功能、切削加工性等。

所谓经常使用功能是指机械整机在经常使用条件下，金属资料体现进去的功能，它包含机械功能、物感功能、化学功能等。

金属资料经常使用功能的好坏，选择了它的经常使用范畴与经常使用寿命。

在机械制造业中，普通机械整机都是在常温、常压和非剧烈侵蚀性介质中经常使用的，且在经常使用环节中各机械整机都将接受不同载荷的作用。

金属资料在载荷作用下抵制破坏的功能，称为机械功能（或称为力学功能）。

金属资料的机械功能是整机的设计和选材时的关键依据。

外加载荷性质不同（例如拉伸、紧缩、改动、冲击、循环载荷等），对金属资料要求的机械功能也将不同。

罕用的机械功能包含：强度、塑性、硬度、韧性、屡次冲击抗力和疲劳极限等。

上方将区分探讨各种机械功能。

1． 强度 强度是指金属资料在静荷作用下抵制破坏（适量塑性变形或断裂）的功能。

由于载荷的作用方式有拉伸、紧缩、笔挺、剪切等方式，所以强度也分为抗拉强度、抗压强度、抗弯强度、抗剪强度等。

各种强度间常有必定的咨询，经常使用中普通较多以抗拉强度作为最基本的强度目的。

2． 塑性 塑性是指金属资料在载荷作用下，发生塑性变形（终身变形）而不破坏的才干。

3． 硬度 硬度是权衡金属资料软硬水平的目的。

目前消费中测定硬度方法最罕用的是压入硬度法，它是用必定几何形态的压头在必定载荷下压入被测试的金属资料外表，依据被压入水平来测定其硬度值。

罕用的方法有布氏硬度（HB）、洛氏硬度（HRA、HRB、HRC）和维氏硬度（HV）等方法。

4． 疲劳 前面所探讨的强度、塑性、硬度都是金属在静载荷作用下的机械功能目的。

实践上，许多机器整机都是在循环载荷下上班的，在这种条件下整机会发生疲劳。

5． 冲击韧性 以很大速度作用于机件上的载荷称为冲击载荷，金属在冲击载荷作用下抵制破坏的才干叫做冲击韧性。

五 退火--淬火--回火 (一)．退火的种类 1． 齐全退火和等温退火 齐全退火又称重结晶退火，普通简称为退火，这种退火关键用于亚共析成分的各种碳钢和合金钢的铸，锻件及热轧型材，有时也用于焊接结构。

普通常作为一些不关键工件的最终热解决，或作为某些工件的预先热解决。

2． 球化退火 球化退火关键用于过共析的碳钢及合金工具钢（如制造刃具，量具，模具所用的钢种）。

其关键目的在于降落硬度，改善切削加工性，并为以后淬火作好预备。

3． 去应力退火 去应力退火又称高温退火（或高温回火），这种退火关键用来消弭铸件，锻件，焊接件，热轧件，冷拉件等的剩余应力。

假设这些应力不予消弭，将会惹起钢件在必定期间以后，或在随后的切削加工环节中发生变形或裂纹。

(二)．淬火 为了提高硬度采取的方法，关键方式是经过加热、保温、速冷。

最罕用的冷却介质是盐水，水和油。

盐水淬火的工件，容易获取高的硬度和光亮的外表，不容易发生淬不硬的软点，但却易使工件变形严重，甚至出现开裂。

而用油作淬火介质只实用于过冷奥氏体的稳固性比拟大的一些合金钢或小尺寸的碳钢工件的淬火。

(三)．回火 1． 降落脆性，消弭或缩小内应力，钢件淬火后存在很大内应力和脆性，如不迭时回火往往会使钢件出现变形甚至开裂。

2． 取得工件所要求的机械功能，工件经淬火后硬度高而脆性大，为了满足各种工件的不异功能的要求，可以经过适当回火的配合来调整硬度，减小脆性，获取所须要的韧性，塑性。

3． 稳固工件尺寸 4． 关于退火难以硬化的某些合金钢，在淬火（或正火）后常驳回高温回火，使钢中碳化物适当汇集，将硬度降落，以利切削加工。

六 罕用炉型的选择 炉型应依据不同的工艺要求及工件的类型来选择 1．关于不能成批定型消费的，工件大小不相等的，种类较多的，要求工艺上具备通用性、 多用性的，可选择箱式炉。

2．加热长轴类及长的丝杆，管子等工件时，可选择深井式电炉。

3．小批量的渗碳整机，可选择井式气体渗碳炉。

4．关于大批量的汽车、拖延机齿轮等整机的消费可选延续式渗碳消费线或箱式多用炉。

5．对冲压件板材坯料的加热大批量消费时，最好选择滚动炉，辊底炉。

6．对成批的定型整机，消费上可选择推杆式或传送带式电阻炉（推杆炉或铸带炉） 7．小型机械整机如：螺钉，螺母等可选择振底式炉或网带式炉。

8．钢球及滚柱热解决可选择内螺旋的回转管炉。

9．有色金属锭坯在大批量消费时可用推杆式炉，而对有色金属小整机及资料可用空气循环加热炉。
