共析钢c曲线各个区的组织 (共析钢C曲线和冷却曲线各点的组织)

本文目录导航：

• 共析钢c曲线各个区的组织
• CCT曲线实例

共析钢c曲线各个区的组织

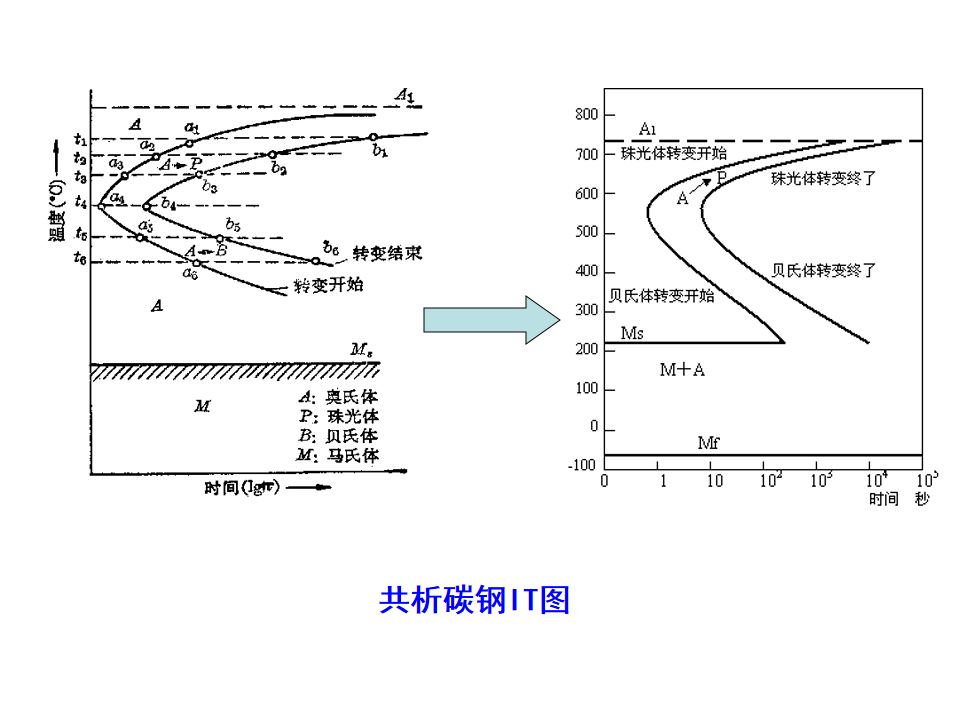

共析钢的C曲线有3个温度转变区。

他们是: 1、珠光体型转变(高温转变区)，温度为A1~550℃。

2、贝氏体型转变(中温转变区)，温度为550℃~Ms。

3、马氏体型转变(高温转变区)，温度为Ms~Mf。

珠光体组织是铁素体和渗碳体的混合物。

贝氏体组织是过饱和的铁素体与碳化物的混合物。

马氏体组织是碳在α-Fe中的过饱和固溶体。

CCT曲线实例

以共析钢为例，钻研其过冷奥氏体延续冷却C曲线的构成和个性，经过将共析钢小圆片试样启动奥氏体化解决后，以恒定速度延续冷却，每段期间取出试样淬入水中，固定其高温合成形态至室温，启动金相测定，以求出各种转变的开局温度、期间与转变量。

将不同冷速下的数据综合绘制成“温度-期间对数”坐标图，获取共析钢延续冷却C曲线。

该曲线重要由珠光体转变区和马氏体转变区构成。

珠光体转变区由三条曲线组成，左边为转变开局线，左边为转变完毕线，下方为转变停止线。

马氏体转变区由温度下限Ms线与冷速下线Vk′构成。

从图中可以看出，冷却速度V与转变环节的相关：当冷却速度V< Vk′时，冷却曲线与珠光体转变开局线相交，出现γ→P转变；与完毕线相交时，转变完结，构成所有的珠光体。

当冷速 Vk′<V< Vk 时，冷却曲线与珠光体转变开局线相交，但不再与转变完毕线相交，与停止线相交，奥氏体仅有一局部转变为珠光体。

冷却曲线与停止线相交后，不再出现转变，只要在冷却至Ms线以下时，才出现马氏体转变。

随冷速V增大，珠光体转变量缩小，而马氏体量参与。

当冷速V> Vk 时，冷却曲线不再与珠光体转变开局线相交，不出现γ→P转变，奥氏体所有过冷到马氏体区，仅出现马氏体转变。

增大冷速后，转变状况不再变动。

Vk 是保障奥氏体在延续冷却环节中不出现合成，所有过冷到马氏体区的最小冷速，称为“上临界冷速”。

Vk′是保障奥氏体在延续冷却环节中所有合成，不出现马氏体转变的最大冷速，称为“下临界冷速”。

共析碳钢在延续冷却时，只出现珠光体转变和马氏体转变，不出现贝氏体转变。

亚共析钢在延续冷却时，除出现珠光体与马氏体转变外，还会出现铁素体析出线与贝氏体转变区，Ms线右端亦有所降落。
