渗氮渗氮前的解决 (渗氮之前要做什么处理)

本文目录导航：

• 渗氮渗氮前的解决
• 40Cr调质解决工艺？

渗氮渗氮前的解决

在制造渗氮整机的环节中，渗氮工序理论处于最后阶段，或者还需启动精磨或研磨。

渗氮整机的工艺流程理论如下：锻造 → 正火（退火）→ 粗加工 → 调质 → 精加工 → 去应力 → 精磨 → 渗氮 → 精磨 → 装配。

氮化前的预热解决蕴含了正火（退火）、调质解决和去应力三个步骤。

a. 正火（退火）的目标在于细化晶粒、降落硬度并消弭锻造环节中的应力。

b. 调质解决能够改善钢的加工功能，构成平均的回火索氏体组织，确保整机心部具备足够的强度和韧性，同时使渗氮层与基本资料结实联合。

c. 去应力解决关于形态复杂且需要精度高的整机尤为关键。

在氮化行启动1~2次去应力解决，有助于缩小氮化环节中的变形。

经过上述预热解决，可以有效提高渗氮整机的功能，保障其在后续经常使用环节中的稳固性和牢靠性。

渗氮，是在必定温度下必定介质中使氮原子渗入工件表层的化学热解决工艺。

经常出现有液体渗氮、气体渗氮、离子渗氮。

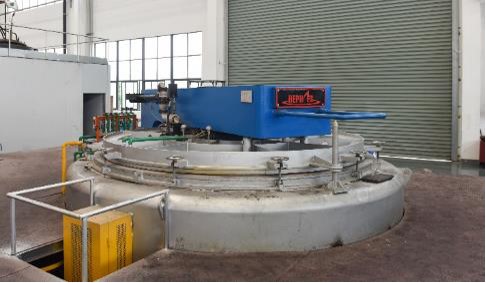

传统的气体渗氮是把工件放入密封容器中，通以流动的氨气并加热，保温较长期间后，氨气热合成发生存性氮原子，始终吸附到工件外表，并分散渗入工件表层内，从而扭转表层的化学成分和组织，取得优异的外表功能。

假设在渗氮环节中同时渗入碳以促成氮的分散，则称为氮碳共渗。

罕用的是气体渗氮和离子渗氮。

40Cr调质解决工艺？

40Cr的热解决方法有：正火、调质、退火、淬火、回火、中频感应热解决、氰化等

1、40Cr淬火850℃,油冷；

2、回火520℃,水冷、油冷。

40Cr外表淬火硬度为52-60HRC，火焰淬火能到达48-55HRC。

氮化解决

40Cr属于可氮化钢，其所含元素无利于氮化。

40Cr经氮化解决后可取得较高的外表硬度，40Cr调质后氮化解决硬度最高能到达72~78HRA，心部硬度到达43~55HRC。

氮化工件工艺路途：锻造－退火－粗加工－调质－精加工－除应力－粗磨－氮化－精磨或研磨。

因为氮化层薄，并且较脆，因此需要有较高强度的心部组织，所以要先启动调质热解决，取得回火索氏体，提高心部机械功能和氮化层品质。

焊接

40Cr焊接前留意预热，以防止因基体散热，形成焊缝外部激冷淬裂。

焊接后调质前最好加一遍正火。

40Cr的焊接性：

结晶时易偏析，对结晶裂纹（一种热裂纹）比拟敏感，焊接时容易在弧坑和焊缝中凹下的部离开裂。

含碳量较高，快冷时易获取对冷裂纹很敏感的淬硬组织（马氏体组织）。

过热区在冷速较大时，很容易构成硬脆的高碳马氏体而使过热区脆化。

焊接工艺要点：

1、普通在退火（正火）形态下启动焊接。

2、焊接方法不受限度

3、用较大线能量，适当提高预热温度，普通预热温度及层间温度可管理在250～300℃之间。

4、焊接资料应保障熔敷金属的成分与母材基本相反，如J107－Cr

5、焊后应及时启动调质热解决。

若及时启动调质解决有艰巨，可启动两边退火或在高于预热的温度下保温一段期间，以扫除分散氢并硬化组织。

对结构复杂、焊缝较多的产品，可在焊完必定数量的焊缝后，启动一次性两边退火。

生铁屑包全摆动回火规范 （670±10）℃×2h，随炉升温，（710±10）℃×2h，随炉降温，（670±10）℃×2h，随炉升温，（710±10）℃×2h，再随炉降温，（670±10）℃×2h，随炉升温, （710±10）℃×2h，随炉降温,共3个循环，再降温至550℃，出炉空冷。

解决后硬度153HBS。

交货形态

裁减资料：

40Cr是我国GB的规范钢号，40Cr钢是机械制造业经常使用最宽泛的钢之一。

调质解决后具备良好的综合力学功能，良好的高温冲击韧性和低的缺口敏理性。

钢的淬透性良好，水淬时可淬透到Ф28～60mm,油淬时可淬透到Ф15～40mm。

这种钢除调质解决外还适于氰化和高频淬火解决。

切削功能较好，当硬度为174～229HB时，相对切削加工性为60%。

该钢适于制造中型塑料模具。

我国GB的规范钢号是40Cr、德国DIN规范资料编号1./1.7045、德国DIN规范钢号41Cr4/42Gr4、英国EN规范钢号18、英国BS规范钢号41Cr4、法国AFNOR规范钢号42C4、法国NF规范钢号38Cr4/41Cr4、意大利UNI规范钢号41Cr4、比利时NBN规范钢号42Cr4、瑞典SS规范钢号2245、美国AISI/SAE/ASTM规范钢号5140、日本JIS规范钢号SCr440(H)/SCr440、国内规范化组织ISO规范钢号41Cr4。

这种钢经调质后用于制造接受中等负荷及中等速度上班的机械整机，如汽车的转向节、后半轴以及机床上的齿轮、轴、蜗杆、花键轴、顶尖套等；经淬火及中温回火后用于制造接受高负荷、冲击及中等速度上班的整机，如齿轮、主轴、油泵转子、滑块、套环等；

经淬火及高温回火后用于制造接受重负荷、低冲击及具备耐磨性、截面上实体厚度在25mm以下的整机，如蜗杆、主轴、轴、套环等；经调质并高频外表淬火后用于制造具备高的外表硬度及耐磨性而无很大冲击的整机，如齿轮、套筒、轴、主轴、曲轴、心轴、销子、连杆、 螺钉、螺帽、进气阀等。

此外，这种钢又适于制造启动碳氮共渗解决的各种传动整机，如直径较大和高温韧性好的齿轮和轴。

参考资料：网络百科-40Cr
