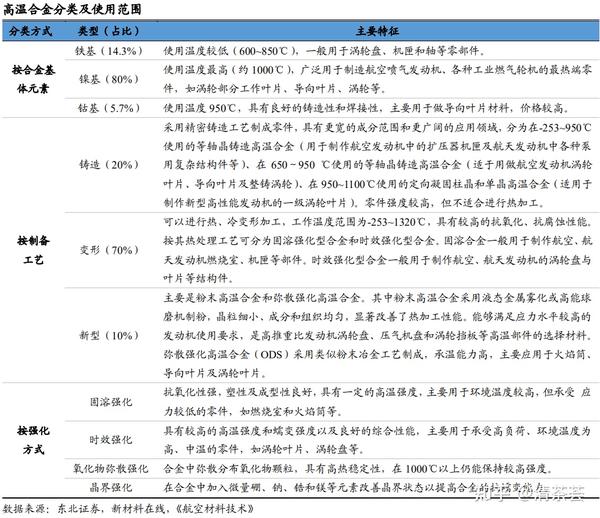

高温合金和不锈钢焊接用的焊丝 (高温合金和不锈钢焊接用什么焊丝)
WE600合金钢焊丝
WE600合金钢焊丝适用于焊接多种材料，包括:
- 工具和模具
- 高速工具钢
- 热作工具钢
- 锰钢
- 铸钢
- T1钢
- 耐震钢
- 钒钼钢
- 弹簧钢
- 马氏体不锈钢
- 奥氏体不锈钢
- 铁素体不锈钢
WE600是一种低热输出的特种镍铬合金钢焊条，通用性极广，具有优良的焊接工艺性能。电弧稳定，焊缝均匀美观，在有油、水及铁锈的条件下也能焊接效果优异，可以焊接不同的钢。
WEWELDING Dxtes 合金钢氩弧焊丝
WEWELDING Dxtes 合金钢氩弧焊丝是一种纯进口的合金钢焊条，抗裂性能及焊后焊缝的机械强度非常理想。主要用于焊接一些高强度需求的异种钢，中碳调质钢,渗碳钢或者高碳钢，例如:
- 各类马氏体钢2Cr13，3Cr13
- 各种工具钢高速钢如W18Cr4V、W6Mo5Cr4V2
- 各类中碳调质钢渗碳钢42CrMo,40Cr,35CrMO,38CrMoAl,20CrMnTid
- 各类模具钢比如CR12,CR12MOV,SKD11,D2,A2,S1，H13和L6工具钢
- 高锰钢如65Mn
在机械加工焊接制造和船舶、电力、煤矿、石油，化工的检修维修焊接起着举足重的作用！
特性
WEWELDING Dxtes 特种高合金手工电焊条，成型焊缝有很高的强度，具有非常好的抗冷、热裂纹性能，良好的耐蚀性能及抗氧化性能。良好的金属稀释效应，可用于大多数，可用于低温输入及全位置焊接。用于难以焊接的钢，包括:
- 工具和模具
- 高速工具钢
- 热作工具钢
- 锰钢
- 铸钢
- T-1钢
- 耐震钢
- 钒-钼钢
- 弹簧钢
- 铸钢
- 热处理钢
- 未知钢
应用
- 高速钢工具、模具、轮齿、拉杆轴、液压油缸焊接再生制造及焊接维修
- 铸钢壳体及压力机立柱的高强度焊接
- 用于中间层及修复挖土设备和钻孔设备及破损轴焊接修复
- 特别是可以用于未知母材金属的焊接
技术参数
| 抗拉强度 | 屈服强度 | 延伸率 | 焊后硬度 | 焊道密度/cm3 |
|---|---|---|---|---|
| 770～850MPa | 640MPa | 35% | HRC25(工作硬化后达到HRC45) | 7.6g |
电源选择
交直流两用，直流时直流反接
工艺参数
| 直径（毫米） | 电流（安培） |
|---|---|
| φ2.4 | 40-80 |
| φ3.2 | 65--150 |
| φ4.0 | 90-180 |
使用说明
- 焊缝热膨胀-收缩率较低，使开裂的机会降低。
- 厚度较大的工件应先开好V型坡口。
- 焊接高碳钢前须预热200℃；焊接弹簧钢时要控制焊接温度，以防弹簧软化。
- 焊接时用短弧操作，以窄焊道运条。特别是在带水或水中焊接时，焊条要与工件成一定角度，采用自耗式焊接，接触工件走直线，
- 应待焊缝金属冷却后再除渣。
- 在400℃或以下的工作环境下，焊缝能保持其高强度及耐用性。
- 使用焊条前须在300℃烘干一个小时，若严重受潮或者阴雨天气可以适当提高烘干温度至350℃或延长烘干时间。尽量避免二次烘干，以防焊条药皮脱落。
模具钢焊接品牌型号产品性能及应用举例
| 焊丝 | 型号 | 性能 | 应用举例 | 焊后硬度 |
|---|---|---|---|---|
| 万能440 | 修复各种高速钢工具 | HRc62 | ||
| M440 | 抗脱碳性、防晶间偏析并使硬度深化 | HRC57-63 | ||
| 万能480 | 抗冲击、抗挤压和耐磨 | HRC58-59 | ||
| MG710 | 高度的抗热裂纹敏感性、耐磨性和韧性 | HRc53以上 |
转载请注明出处：https://www.twgcw.com/gcjg/67520.html
