烧结矿烧结消费的工艺流程 (烧结矿是干什么用的)

本文目录导航：

• 烧结矿烧结消费的工艺流程
• 矿粉是怎样消费进去的

烧结矿烧结消费的工艺流程

以后，带式抽风烧结机宽泛运行于烧结矿的消费。

烧结矿的消费流程如图2-4所示，包含烧结料的预备、配料与混合、烧结及产品处置等关键步骤。

烧结原料预备关键包含：含铁原料，如矿粉、铁精矿、高炉炉尘、轧钢皮、钢渣等；熔剂，需高CaO含量、成分稳固、含水3%左右，90%以上粒度小于3mm；燃料，关键是高炉筛下焦粉和无烟煤，需要固定碳含量高、灰分低、含硫低、成分稳固、含水小于10%，95%以上粒度小于3mm。

烧结原料入厂需要含铁原料层次高、成分稳固，杂质少。

在烧结料中添加白云石可提高烧结矿品质，含有适当MgO，对烧结环节有益。

配料与混合阶段，旨在取得化学成分和物理性质稳固的烧结矿，满足高炉冶炼需求。

罕用容积配料法与品质配料法，前者基于物料沉积密度不变，原料品质与体积成比例，准确性较低；后者按原料品质配料，更准确且便于智能化。

混合阶段包含加水润湿、混匀与造球，依据原料性质可选用一次性混合或二次混合。

一次性混合关键成功润湿与混匀，加热返矿时可使物料预热；二次混合则继续混匀与造球，改善烧结料层透气性。

一次性混合实用于粒度为10～0mm的贫矿粉，混合期间约50s；二次混合实用于粒渡过细的精矿粉，混合期间普通不少于2.5～3min。

我国少数烧结厂驳回二次混合。

烧结消费的外围是烧结作业，包含布料、点火与烧结等关键工序。

布料是将铺底料、混合料铺在烧结机台车上的作业，为防止台车外表损坏，铺设厚度为20～30mm的小块烧结矿作为铺底料。

布完底料后，启动布料，需要混合料粒度与化学成分等沿台车纵横方向平均散布，具备必定的松懈性与平坦度。

圆辊布料机是目前运行较多的布料设施。

点火操作是对台车上的料层外表启动扑灭，并坚持适宜温度与期间。

点火温度理论在1250±50℃，点火期间约为40～60s，点火真空度为4～6kPa，点火深度为10～20mm。

烧结阶段需准确管理风量、真空度、料层厚度、机速与烧结终点，以确保烧结成果。

烧结风量每吨烧结矿需3200m3，烧结面积计算为(70～90)m3/(cm2·min)。

真空度由风机才干、抽风系统阻力、料层透气性与漏风损失选择。

料层厚度理论为250～500mm，机速管理在1.5～4m/min。

烧结终点的判别与管理理论在倒数第二个或第三个风箱处。

带式抽风烧结环节自上而下启动，料层高度温度变动分为烧结矿层、熄灭层、预热层、枯燥层与过湿层。

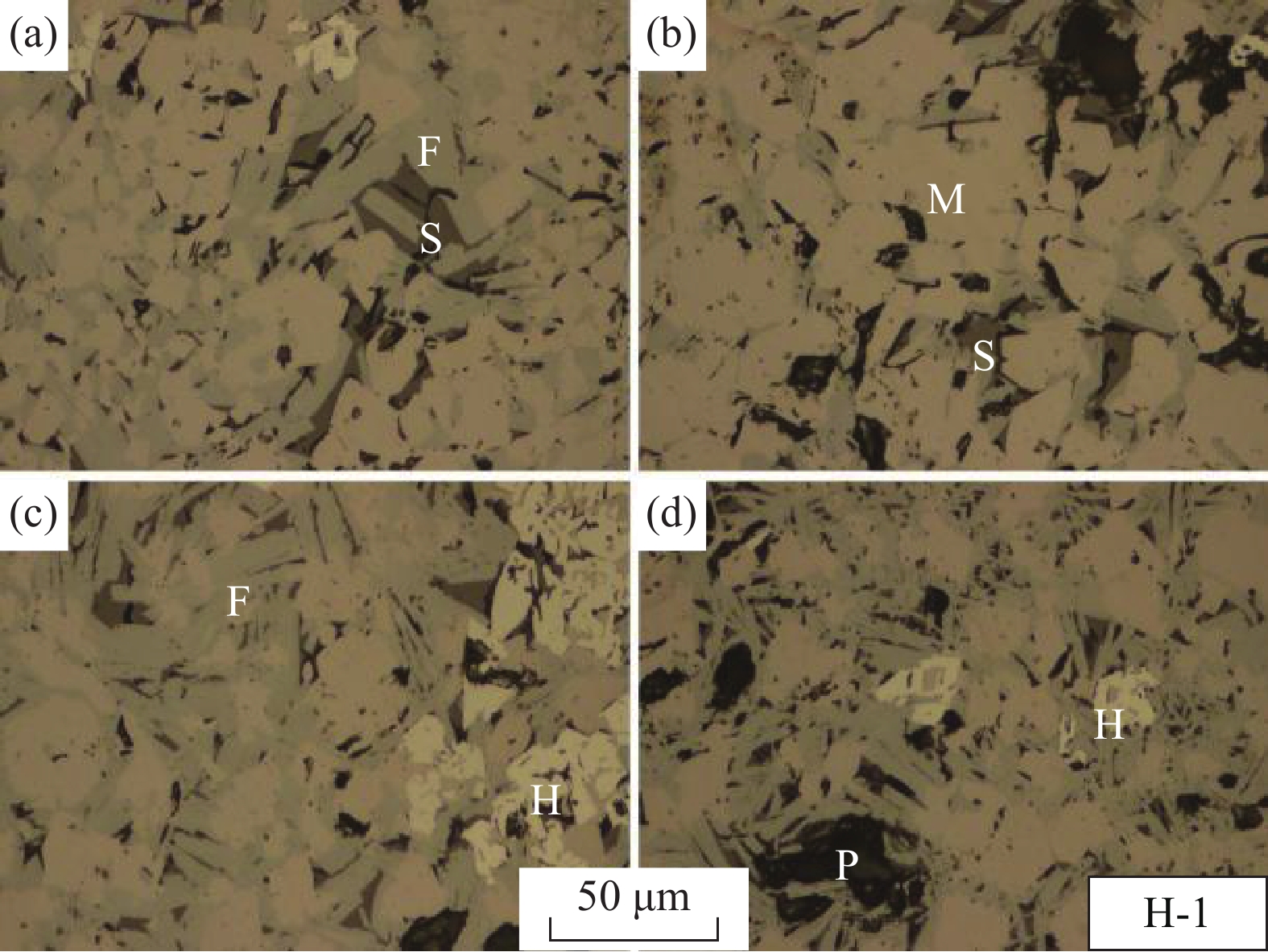

烧结矿层经过高温点火后，烧结料中的燃料熄灭监禁少量热量，料层中矿物熔融，冷却后结晶，构成网孔结构的烧结矿。

熄灭层中燃料熄灭，温度高达1350～1600℃，使矿物硬化熔融，出现固同样应。

预热层由熄灭层上去的高温废气将下部混合料预热至着火温度，开局固同样应，结晶水合成，磁铁矿氧化。

枯燥层中游离水蒸发，料层透气性降落。

过湿层在热废气含水多时构成，水分过多造成料层透气性变差，降落烧结速度。

烧结：将各种粉状含铁原料，配入过量的燃料和熔剂，添加过量的水，经混合和造球后在烧结设施上使物料出现一系列物理化学变动，将矿粉颗粒黏结成块的环节。

烧结设施：目前消费上宽泛驳回带式抽风烧结机消费烧结矿。

1958年“大炼钢铁”期间，在铁矿山比拟集中的龙岩地域，开局开展鼓风土烧结，俗称“平地吹”。

1968年3月，三钢第一台18平方米烧结机开工兴修。

1970年4月，建成投产。

矿粉是怎样消费进去的

矿粉是合乎工程需要的石粉及其代用品的统称，普通是指将开采进去的矿石启动粉碎加工后所获取的料粉。

矿粉是用水淬高炉矿渣，经枯燥、粉磨等工艺获取的高细度、高活性粉料，是优质的混凝土掺合料和水泥混合材，是当今环球公认的配制高功能混凝土的关键资料。

矿粉运行在多方面，比如石灰石矿粉少量运行于修建资料、冶金、化工以及修建业。

在混凝土中添加粉煤灰、矿粉等活性矿物掺合料，可以处置工业废渣的再应用疑问，无利于环境包全，同时改善混凝土的上班性、提高抗压强度和长久功能。
