淬火裂纹的外形和成因有哪些 (淬火裂纹的外观特点)
本文目录导航：
淬火裂纹的外形和成因有哪些？
在金属淬火环节中，当淬火应力超越资料自身的强度极限且不可启动塑性变形时，裂纹就会发生。
裂纹理论在马氏体转变启动不久后发生，其散布并不规定，常常出现于工件的尖利边缘和截面突然变薄的部位。
在宏观观察中，淬火裂纹或者体现为沿晶裂纹，也或者为穿晶裂纹。
裂纹外形各异，有的出现出喷射状，有的则体现为独自的线条或网状散布。
由马氏体转变区极速冷却造成的裂纹，理论是穿晶的，裂纹门路直且无分支。
而由于过高的淬火加热温度引发的裂纹，则沿晶散布，尾端尖利，显示出过热迹象：在结构钢中，可以看到细小的针状马氏体；在工具钢中，或者会有共晶或角状碳化物的存在。

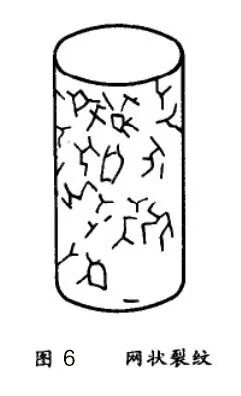

关于外表脱碳的高碳钢工件，淬火后容易构成网状裂纹。
这是由于外表脱碳层在淬火冷却环节中，由于体积收缩小于未脱碳的核心局部，使得外表资料在核心局部收缩压力的作用下被拉伸，从而构成网状裂纹结构。
淬火裂纹是指在淬火环节中或在淬火后的室温搁置环节中发生的裂纹。
后者又叫时效裂纹。
形成淬火开裂的要素很多，在剖析淬火裂纹时，应依据裂纹特色加以辨别。
什么是亚临界热解决
水的临界压力是:22.115MPa,临界温度是374.15℃，超越这个形态，就有汽水混合共存的形态，水变成蒸汽不须要气化潜热，这对效率有很大的优化。
亚临界、超临界、超超临界都是人为定义：亚临界：14-22.115MPa超临界：22.115-25MPa超超临界：欧洲定义是大于25MPa，日本定义是大于600℃。
国际定义是大于25MPa、600℃
转载请注明出处：https://www.twgcw.com/gcsc/115979.html
