十种淬火方法|十种淬火方法引见 (十种淬火方法图片)

本文目录导航：

• 十种淬火方法 十种淬火方法引见
• 淬火类型有哪些

十种淬火方法 十种淬火方法引见

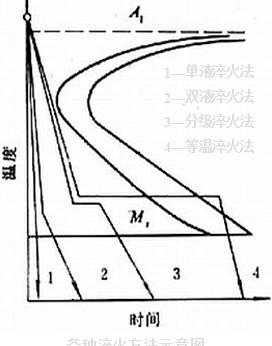

1、单介质（水、油、空气）淬火：把已加热到淬火温度的工件淬入一种淬火介质，使其齐全冷却，也叫单液淬火。

这种是最便捷的淬火方法，罕用于状态便捷的碳钢和合金钢工件。

淬火介质依据整机传热系数大小、淬透性、尺寸、状态等启动选用。

2、双介质淬火：把加热到淬火温度的工件，先在冷却才干强的淬火介质中冷却至凑近Ms点，而后转入慢冷的淬火介质中冷却至室温，以到达不同淬火冷却温度区间，并有比拟现实的淬火冷却速度，也叫双液淬火。

用于状态复杂件或高碳钢、合金钢制造的大型工件，碳素工具钢也多驳回此法。

罕用冷却介质有水-油、水-硝盐、水-空气、油-空气，普通用水作快冷淬火介质，用油或空气作慢冷淬火介质，较少驳回空气。

3、马氏体分级淬火：钢材奥氏体化，随之浸入温度稍高或稍低于钢的下马氏点的液态介质(盐浴或碱浴)中，坚持适当期间，待钢件的内、外层都到达介质温度后取出空冷，过冷奥氏体缓慢转变成马氏体的淬火工艺。

普通用于状态复杂和变形要求严的小型工件，高速钢和高合金钢工模具也罕用此法淬火。

4、低于Ms点的马氏体分级淬火法：浴槽温度低于工件用钢的Ms而高于Mf时，工件在该浴槽中冷却较快，尺寸较大时仍可取得和分级淬火相反的结果。

罕用于尺寸较大的低淬透性钢工件。

5、贝氏体等温淬火法：将工件淬入该钢下贝氏体温度的浴槽中等温，使其出现下贝氏体转变，普通在浴槽中保温30~60min。

贝氏体等温淬火工艺重要三个步骤：①奥氏体化解决；②奥氏体化后冷却解决；③贝氏体等温解决；罕用于合金钢、高碳钢小尺寸整机及球墨铸铁件。

6、复合淬火法：先将工件急冷至Ms以下得体积分数为10%~30%的马氏体，而后在下贝氏体区等温，使较大截面工件获取马氏体和贝氏体组织，罕用于合金工具钢工件。

7、预冷等温淬火法：又称升温等温淬火，整机先在温度较低（大于Ms）浴槽中冷却，而后转入温度较高的浴槽中，使奥氏体启动等温转变。

实用于淬透性较差的钢件或尺寸较大又必定启动等温淬火的工件。

8、提前冷却淬火法：整机先在空气、热水、盐浴中预冷到稍高于Ar3或Ar1温度，而后启动单介质淬火。

罕用于状态复杂各部位厚薄迥异及要求变形小的整机。

9、淬火自回火法：将被解决工件所有加热，但在淬火时仅将须要淬硬的部分（常为上班部位）浸入淬火液冷却，待到未浸入部分火色隐没的瞬间，立刻取出在空气中冷却的淬火工艺。

淬火自回火法应用心部未所有冷透的热量传到外表，使外表回火。

罕用于接受冲击的工具如錾子、冲子、锤子等。

10、放射淬火法：向工件放射水流的淬火方法，水流可大可小，依据所要求的淬火深度而定。

放射淬火法不会在工件外表构成蒸汽膜，这样就能够保障获取比昔通水中淬火更深的淬硬层。

重要用于部分内表淬火。

淬火类型有哪些

淬火类型重要包含单液淬火、双液淬火、马氏体淬火以及分级淬火等。

一、单液淬火

单液淬火是一种基本的淬火方法。

它重要经常使用繁多的淬火介质，如将金属工件间接浸入水、盐水或其余淬火油中，以到达极速冷却和软化工件的目标。

这种方法的好处是操作便捷，设施老本较低。

二、双液淬火

双液淬火是一种较为复杂的淬火技术。

它理论先将金属工件先浸入一种介质启动预冷解决，而后再浸入另一种介质中启动极速冷却。

这种方法的目标是经过管理冷却速度，防止工件因温差过大而发生裂纹或变形。

例如，先将工件放入盐水或水中初步冷却，再放入油中启动极速冷却，以确保取得良好的机械功能。

三、马氏体淬火

马氏体淬火重要用于某些不锈钢和高合金钢等资料。

经过特定的加热和冷却环节，使资料构成马氏体结构，从而提高其硬度和耐磨性。

这种淬火方法须要严厉管理温度、冷却速度和期间等参数，以取得现实的组织结构和机械功能。

四、分级淬火

分级淬火是一种针对复杂工件或要求较高的产品的淬火模式。

它联合了上述几种方法的好处，经过在不同温度下启动冷却解决，使工件外部组织到达平均软化的成果。

这种方法须要准确管理加热和冷却环节，以确保产品的品质和功能。

理论用于大型或精细金属工件的加工解决。

以上就是对不同类型淬火的便捷引见。

随着工业技术的开展，淬火技术也在始终提高，新型的淬火方法也在始终涌现，以满足各种资料加工的需求。
