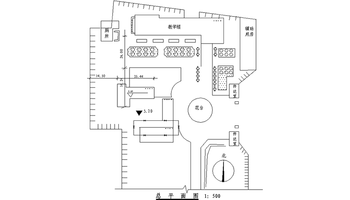

建筑图纸上尺寸数字前面的Φ符号表示直径 (建筑图纸上尺寸数字前面符号表示直径)

我国现阶段普遍使用的平法表示，其中：

• G 表示构造钢筋，也称为腰筋，起构造作用。
• N 表示抗扭钢筋，主要设置在边梁上，起抗扭转作用。
• (2) 表示两肢箍。

例如：

• L7(1)：截面尺寸：300600，箍筋为 $8，间距 100 的两肢箍，梁上部钢筋为 4 根 $14，下部钢筋为 2$20/4$25，其中下部第一排为 2 根 $20，第二排为 4 根 $25，梁两侧加 4 根 $12 的抗扭钢筋。
• L12(2): 截面尺寸：250600，箍筋为 $8，间距 200 的两肢箍，梁上部钢筋为 4 根 $25，下部钢筋为 4$22，梁两侧加 4 根 $12 的构造钢筋。

需要指出的是，构造钢筋一般不会在图纸上表现出来，但在施工时根据规范要求设置。

钢筋图符号表示

箍筋表示方法：

1. φ10@100/200(2) 表示箍筋为 φ10，加密区间距 100，非加密区间距 200，全为双肢箍。
2. φ10@100/200(4) 表示箍筋为 φ10，加密区间距 100，非加密区间距 200，全为四肢箍。
3. φ8@200(2) 表示箍筋为 φ8，间距为 200，双肢箍。

4. φ8@100(4)/150(2) 表示箍筋为 φ8，加密区间距 100，四肢箍，非加密区间距 150，双肢箍。

梁上主筋和梁下主筋同时表示方法：

1. 3Φ22，3Φ20 表示上部钢筋为 3Φ22, 下部钢筋为 3Φ20。B 为下部，T 为上部
2. 2φ12，3Φ18 表示上部钢筋为 2φ12, 下部钢筋为 3Φ18。
3. 4Φ25，4Φ25 表示上部钢筋为 4Φ25, 下部钢筋为 4Φ25。
4. 3Φ25，5Φ25 表示上部钢筋为 3Φ25, 下部钢筋为 5Φ25。

梁上部钢筋表示方法：

1. 2Φ20 表示两根 Φ20 的钢筋，通长布置，用于双肢箍。
2. 2Φ22+(4Φ12) 表示 2Φ22 为通长，4φ12 架立筋，用于六肢箍。
3. 6Φ254/2 表示上部钢筋上排为 4Φ25，下排为 2Φ25。
4. 2Φ22+2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。

梁腰中钢筋表示方法：
