模具钢淬火的目的是为了取得高硬度的马氏体组织 (模具淬火工艺)

本文目录导航：

• 模具钢淬火的目的是为了取得高硬度的马氏体组织。()
• Cr12MoV模具钢淬火
• SKD61模具钢SKD61模具钢热解决

模具钢淬火的目的是为了取得高硬度的马氏体组织。()

正确。

模具钢淬火的目的是为了取得高硬度的马氏体组织。

模具钢淬火是一种金属热解决方法，其关键目的是经过加热和极速冷却的环节，扭转钢材的外部结构，以取得所需的机械功能。

在淬火环节中，模具钢被加热到较高的温度，理论高于其相变点，随后迅速投入淬火介质中启动冷却。

这一环节使钢材教训相变，从奥氏体转变为马氏体。

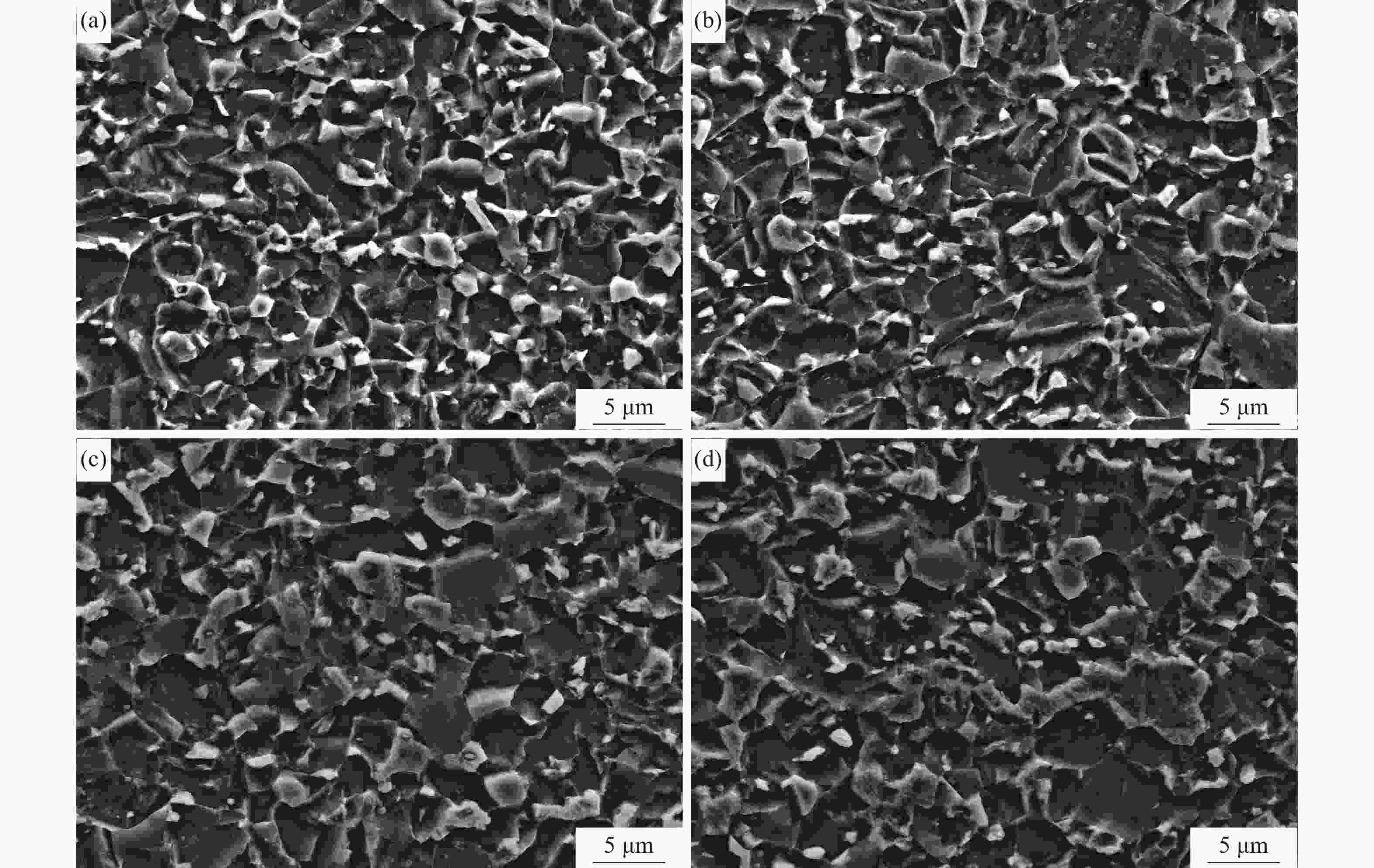

马氏体是一种硬度极高、稳固性较差的组织结构，具备优异的力学功能和耐磨性。

因此，模具钢淬火的最终目的是取得高硬度的马氏体组织，从而提高模具的耐磨性、强度和寿命。

在淬火环节中，加热温度和冷却速度是关键起因，它们间接影响最终获取的马氏体组织的数量和性质。

适合的加热温度和冷却速度能够确保模具钢取得现实的机械功能。

此外，淬火后的模具钢还须要启动回火解决，以消弭淬火环节中发生的内应力，提高资料的韧性，从而进一步优化其机械功能。

经过淬火和回火相联合的热解决工艺，可以确保模具钢取得高硬度、良好韧性和耐磨性的综合功能。

Cr12MoV模具钢淬火

关于Cr12MoV模具钢的淬火工艺，有多种打算可供选用。

首先，关于须要高力学功能和较小变形的工件，如螺纹滚子和搓丝板等，介绍经常使用打算Ⅱ和Ⅲ。

它们的预热温度范畴在550~660℃和840~860℃之间，淬火温度则在950~1040℃，随后在油或熔融硝盐中冷却，冷却期间在20~60℃或400~550℃，直至室温或油温，冷却期间理论为5~10分钟。

而打算Ⅳ和Ⅴ实用于对红硬性和耐磨性要求较高的工件，例如热冲模在450℃以下的上班环境。

它们的预热和加热条件稍有不同，淬火温度雷同在1020~1130℃，冷却模式为空冷，最终硬度在42~50 HRC。

值得留意的是，Cr12MoV钢对脱碳敏感，预热和加热环节中的盐浴需经过充沛脱氧，以防止影响品质。

在淬火后的组织比例中，打算Ⅰ和Ⅱ的碳化物比例占12%，马氏体比例在73%~68%之间，奥氏体比例则在20%~23%。

这些数据关于了解淬火后资料的功能个性至关关键。

SKD61模具钢SKD61模具钢热解决

SKD61模具钢的热解决工艺关键包含淬火和回火两个阶段。

在淬火环节中，首先启动第一阶段预热，将钢材加热至500~550℃。

接着，优化至第二阶段预热，温度范畴为750~800℃。

实现预热后，经过吹风冷却或低压气体冷却模式迅速降至100~150℃，而后放入回火炉启动后续解决。

回火阶段分为预热和回火加热两步。

预热时，钢材温度调整至300~350℃，而后启动回火加热，指标温度为550~680℃。

冷却模式为人造空气冷却，直到降至室温。

经过这一步，SKD61模具钢的硬度将到达56~58HRC，且热解决环节中的变形较小。

特意值得留意的是，SKD61模具钢还允许外表渗氮氮化解决，这种工艺能清楚优化产品的耐磨性。

经过这样的精细热解决，加工进去的产品功能更佳，更顺应高强度和高耐磨性的运行场景。
