过共析钢为什么无法以过高温度淬火 (过共析钢为什么不能完全退火)

本文目录导航：

• 过共析钢为什么无法以过高温度淬火？
• 为什么热解决淬火会脱碳？

过共析钢为什么无法以过高温度淬火？

淬火加热温度选用准则：以获取平均粗大的奥氏体晶粒为准则，以便取得粗大的马氏体组织。

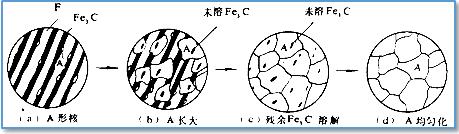

亚共析钢理论加热至AC3以上30-50℃，过共析钢加热至AC1以上30-50℃.1、过共析钢的淬火加热温度超越Accm线，碳化物所有溶入奥氏体中，使奥氏体的含碳量参与，降低钢的Ms和Mf点，淬火后残留奥氏体量增多，会降低钢的硬度和耐磨性2、过共析钢淬火温渡过高，奥氏体晶粒粗化、含碳量又高，淬火后易获取有显微裂纹的粗针状马氏体，降低钢的塑韧性3、高温淬火时淬炽热应力大，氧化脱碳重大，也增大钢件变形和开裂的偏差。

为什么热解决淬火会脱碳？

由于热解决淬火在氧化性介质中加热，外表会出现氧化作用使整机外表碳的品质分数减，形成外表脱碳。

外表脱碳层的深度超越最后加工的留量就会使整机报废。

外表脱碳层深度的测定在金相测验中可用金相法和显微硬度法。

以外表层显微硬度散布曲线测量法为准，可做仲裁判据。

软点加热无余，冷却不良，淬火操作不当等要素形成的托辊轴承整机外表部分硬度不够的现象称为淬火软点。

它象外表脱碳一样可以形成外表耐磨性和疲劳强度的重大降低。

金属加热时，工件泄露在空气中，经常出现氧化、脱碳(即钢铁整机外表碳含量降低)，这关于热解决后整机的外表功能有很不利的影响。

因此金属理论应在可控气氛或包全气氛中、熔融盐中和真地面加热，也可用涂料或包装方法启动包全加热。

加热温度是热解决工艺的关键工艺参数之一，选用和管理加热温度，是保障热解决品质的关键疑问。

裁减资料

淬火与回火相关亲密，经常配合经常使用，缺一无法。

“四把火”随着加热温度和冷却模式的不同，又演化出不同的热解决工艺。

为了取得必定的强度和韧性，把淬火和高温回火联合起来的工艺，称为调质。

某些合金淬火构成过饱和固溶体后，将其置于室温或稍高的适当温度下坚持较长期间，以提高合金的硬度、强度或电性磁性等。

这样的热解决工艺称为时效解决。

把压力加工形变与热解决有效而严密地联合起来启动，使工件取得很好的强度、韧性配合的方法称为形变热解决；在负压气氛或真地面启动的热解决称为真空热解决，它不只能使工件不氧化，不脱碳，坚持解决后工件外表光亮，提高工件的功能，还可以通入渗剂启动化学热解决。

为了只加热工件表层而不使过多的热量传入工件外部，经常使用的热源须具备高的能量密度，即在单位面积的工件上给予较大的热能，使工件表层或部分能短时或刹时到达高温。

外表热解决的关键方法有火焰淬火和感应加热热解决，罕用的热源有氧乙炔或氧丙烷等火焰、感应电流、激光和电子束等。

化学热解决是经过扭转工件表层化学成分、组织和功能的金属热解决工艺。

化学热解决与外表热解决不同之处是前者扭转了工件表层的化学成分。

化学热解决是将工件放在含碳、盐类介质或其它合金元素的介质(气体、液体、固体)中加热，保温较长期间，从而使工件表层渗入碳、氮、硼和铬等元素。

渗入元素后，有时还要启动其它热解决工艺如淬火及回火。

大体来说，它可以保障和提高工件的各种功能 ，如耐磨、耐侵蚀等。

还可以改善毛坯的组织和应力形态，以利于启动各种冷、热加工。

例如白口铸铁经过长期间退火解决可以取得可锻铸铁，提高塑性 ；齿轮驳回正确的热解决工艺，经常使用寿命可以比不经热解决的齿轮成倍或几十倍地提高；另外，价廉的碳钢经过渗入某些合金元素就具备某些价昂的合金钢功能，可以替代某些耐热钢、不锈钢；工模具则简直所有须要经过热解决方可经常使用。
