热解破裂纹的预防措施 (热裂解是什么)
本文目录导航：
热解破裂纹的预防措施
（1）降低淬火加热温度，缩短保温期间。
（2）提高冷却介质的温度，由0摄氏度回升到15摄氏度以上。
（3）参与淬火介质浓度，参与水玻璃，调整到工艺规则值下限。
机床导轨淬火设施热解决造成铸件开裂的要素有哪些

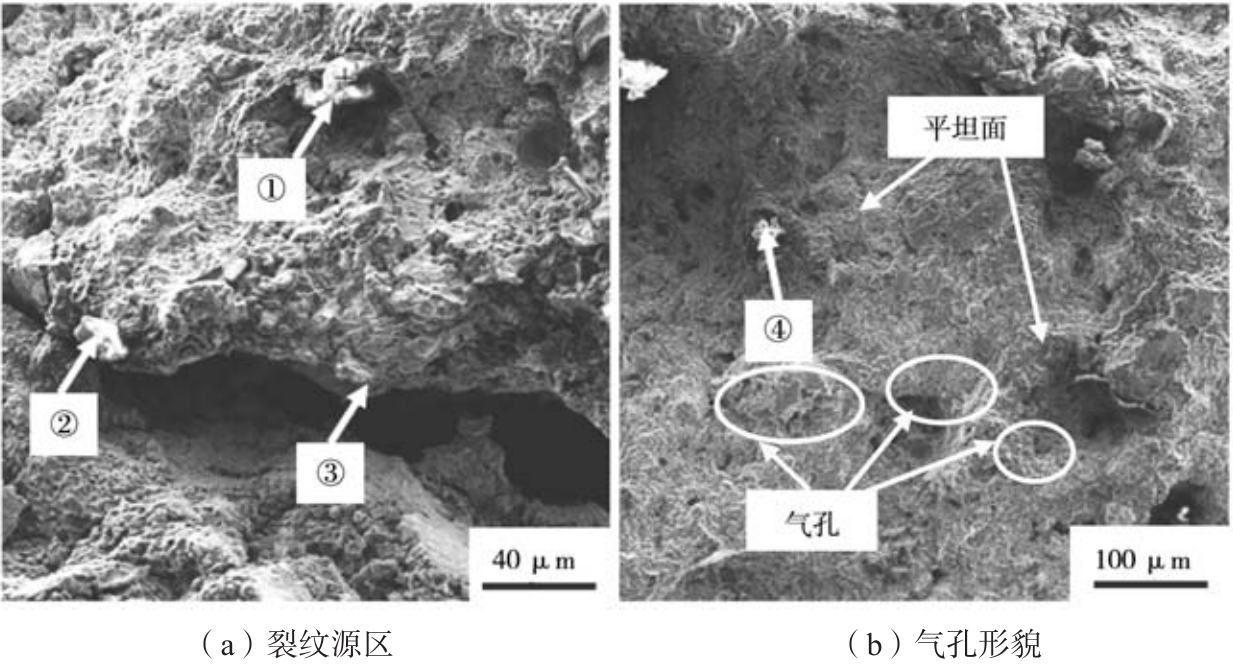

裂纹发生的要素1)铸件成份不平均，存在偏析。
2)高温保温期间过长，晶粒长大，机械功能降低。
3)铸铁传热慢，当外部的温度很快冷却到MS点，开局转变马氏体时，外部的温度还很高，当外部转变马氏体实现后，外部才开局转变，外部接受由外部组织转变收缩惹起的拉应力，当拉应力超越资料的抗拉强度时，发生开裂。
改良措施 1 加热规范的改良为了使铸件内外温差尽量小，合金元素及碳得以充沛的溶解和分散，缩小铸件在高温时的保温期间，将铸件的氧化脱碳水平及晶粒长大趋向管理在最小，可采取200℃，400℃，800℃分段预热的加热方法，依据整机的重量和装炉量，在980℃保温45分钟，而后出炉。
2 冷却规范的改良过冷奥氏体在不同温度有不同的稳固性。
在650℃～400℃这一奥氏体最不稳固区，应以大于淬火临界冷却速度冷却，以防止奥氏体出现珠光体类型转变，而在650℃以上和低于400℃区间冷却速度应缓慢，缩小因为温差及马氏体转变所发生的热应力和组织应力，以减小变形和预防开裂。
因此，整机980℃出炉后，在空气中预冷至700℃左右，而后入油。
在油中运动冷却到400℃出油，空冷至150℃左右再立刻回火。
回火温度为320℃，保温2小时。
按这一工艺热解决的铸件，硬度为HRC62～HRC65,基本不会出现裂纹现象
转载请注明出处：https://www.twgcw.com/gczx/117284.html
