影响淬火硬度不平均的要素有哪些 (影响淬火结果的因素有哪些)

本文目录导航：

• 影响淬火硬度不平均的要素有哪些
• 热解决 淬火后，硬度不均，工件薄的中央硬度高，厚的中央硬度低。求教高手这是什么要素

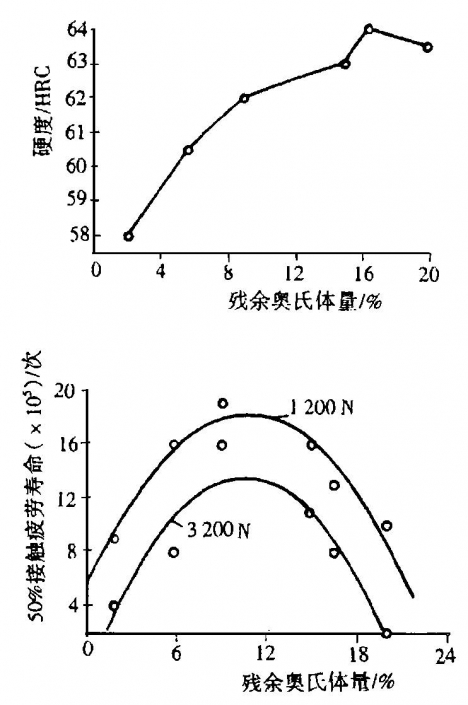

影响淬火硬度不平均的要素有哪些

①原资料品质不合格，例如组织晶粒过于细小或整机外表出现脱碳，淬火后出现硬度不平均。

②出现组织的重大不平均，例如组织不合格（如碳化物偏析、碳化物汇集等）、存在大块的碳化物或大块的自在铁素体等，它们间接影响外表硬度的平均性，使资料的淬透性差，厚截面高低不易淬火，形成硬度不平均。

③淬火加热温度低或保温期间短，炉温散布不均、炉内温差大、整机彼此接触阻挠了热量的传递等，形成整机的加热不均，奥氏体成分不平均，碳化物溶解无余，或许亚共析钢中铁素体未所有溶入奥氏体中，或许整机外表存在氧化皮和盐渣也可形成整机外表硬度的不平均，另外含钨的合金钢在950℃以上温度启动长期间加热后，使钢中构成碳化钨而惹起硬度不均，高碳钢、高硅钢则由于过热惹起组织石墨化而产僵硬度不均等。

④整机的外表出现脱碳层或存在有氧化皮、锈斑等形成外表的脱碳，或许在冷却介质中未高低静止，形成整机的部分构成气泡，阻碍了冷却环节。

⑤淬火冷却不良，整机淬火时冷却速度不够快，在冷却介质中没有充沛冷却。

冷却介质老化、存在杂质，例如冷却水中存在油污、肥皂水、沉没的杂物，冷却时整机外表存有气泡；或许冷却介质未启动强迫循环而造成部分出现蒸汽膜，冷却介质功能降低，使整机淬火后外表硬度不均。

⑥尺寸较大的整机冷却不均，一是整机在冷却介质中未作颠簸的高低或左右静止，二是淬火出现整机堆集现象等，冷却介质未流动或搅拌，因此降低了冷却速度，形成硬度不平均。

⑦在水中淬火冷却的整机由于蒸汽膜的作用，形成部分出现硬度不均，出现软点等，其测验方法有驳回锉刀、盐酸侵蚀和研磨外表等几种方法，可依据详细状况决定适合的方法，理论用6～8in(1in=0. 0254m)的中纹平锉刀审核硬度，整机的硬度在60HRC以上锉刀打滑，硬度在58～60HRC范畴则稍微锉的动，硬度在58HRC以下锉刀与整机之间有摩擦力。

热解决 淬火后，硬度不均，工件薄的中央硬度高，厚的中央硬度低。求教高手这是什么要素

由于 工件薄的中央冷速快 获取的马氏体片面！而厚的部位取得的马氏体较少！所以薄的中央普通比拟硬看来你是新手！工件淬火普通厚薄不均的工件都须要预冷，由于厚薄工件的交汇处发生的淬火应力较大，容易发生淬火裂纹，构成工件开裂。
