不同冷却速率对模具钢使用性能的影响分析
模具钢作为现代工业制造中不可或缺的核心材料，尤其在热挤压、压铸及锻造成型工艺中扮演着至关重要的角色。其性能的优劣直接决定了模具的服役寿命与成型件的精度，进而影响整个生产线的效率与产品质量。随着新能源汽车一体化压铸、航空航天高温合金精密锻造等前沿技术的快速发展，模具工况条件愈发极端，对模具钢的性能提出了更为严苛的要求。然而，传统H13钢因碳化物粗化、热稳定性不足等问题，已难以满足 这些高端应用领域的需求，亟需新一代高性能模具钢的涌现。 SR19钢作为新一代含钨高合金模具钢，通过优化Cr-Mo-W-V多元复合添加，显著提升了材料的高温强度与热稳定性，成为替代传统H13钢的优选方案。然而，尽管SR19钢在性能上表现出色，其组织均匀性却受到球化退火工艺的限制，成为制约其产业化应用的关键瓶颈。球化退火作为模具钢处理过程中的重要环节，主要是将片层状珠光体转化为均匀球状碳化物，该工艺不仅能够有效降低材料的冷加工硬度，提升切削性能，还能为后续淬火- 回火过程提供均匀的奥氏体化基础，从而确保模具钢的最终性能达到设计要求。现有的球化退火工艺多聚焦于小型工件的等温退火过程，对于大尺寸模具（截面≥Φ500mm）在缓冷阶段的冷却速率控制缺乏系统性研究。这导致大尺寸模具在球化退火过程中，截面心部的碳化物球化率普遍偏低（＜60%），硬度（HBW）梯度超过15，严重影响了模具的服役一致性与使用寿命。 一 实验方案设计 针对SR19模具钢进行不同冷却速率的试验分析，通过电炉熔炼、电渣重熔、均质化处理以及多向锻打等制备工艺，确保模具钢原料内部组织的均匀性和优异的力学性能。试验所用试样尺寸为30mm×55mm×500mm，呈热锻态，具有代表性，能够真实反映SR19钢在实际应用中的性能表现。 为了深入研究SR19模具钢在球化退火过程中的组织演变规律，特别是冷却速率对碳化物球化效果的影响，采用特定的制备工艺和热处理制度。首先，利用热膨胀法对试样钢金相组织转化的温度进行测定，主要包括奥氏体转变开始温度Ac1、完全奥氏体化温度Ac3以及马氏体转变开始温度Ms。这些关键温度点的测定，为后续的淬火预处理和球化退火处理提供相应的温度设置依据。在淬火预处理阶段，采用线切割技术从大型锻件中制取尺寸为30mm×30mm×30mm 的试样，以确保试样的代表性。随后，在KSL-1100X-S 型箱式电阻炉中进行淬火预处理，将试样加热至1030℃并保温1 h，然后迅速油淬。这一步骤的目的是使试样内部组织发生奥氏体化，为后续球化退火过程提供必要的组织基础。 在球化退火处理阶段，将经过淬火预处理的试样再次加热至860℃，并保温2h，以确保试样内部组织达到均匀奥氏体状态。随后，根据研究需要，设计4种不同的冷却速率（15℃/h、30℃/h、45℃/h、60℃/h）进行缓冷至740℃，并在此温度下保温4h。这一步骤的目的是促进碳化物的球化过程，提高组织的均匀性。之后，试样在炉中以14℃/h的平均冷却速率冷却至500℃，最后空冷至室温。通过这一系列的热处理过程，得到4种具有不同冷却速率下球化退火组织的试样。 二 不同冷却速率试样性能检测 在试样制备完成后，从淬火预处理和球化退火后的试样心部切取金相试样，以便进行后续的显微组织观察和硬度测试。对比分析不同冷却速率下试样的金相组织和硬度变化，深入研究冷却速率对SR19模具钢球化退火效果的影响机制，为优化热处理工艺、提升模具钢性能提供有力的技术支持。 针对淬火预处理和球化退火后的试样心部进行显微组织分析，切取金相试样，并按照标准的制备流程，采用砂纸进行打磨、抛光处理，采用体积分数为4%的硝酸乙醇溶液对试样进行腐蚀，并使用4XCJX型倒置三目光学显微镜进行观察，其中冷却速率为15℃/h、45℃/h的金相照片如图1所示。 从图1中对金相组织的观测可以看出，试验钢基体组织质地均匀，在基体组织上分布着珠光体、碳化物及先共析铁素体。在试验钢的金相组织中，碳化物的分布较为均匀，晶界特征则不甚明显。值得注意的是，先共析铁素体以类三角状、长条状、斜四边形状和楔形等多种形态存在（如图1中A、B、C、D 位置标注）。冷却速率对先共析铁素体的形态与数量产生显著影响：在15℃/h 的低冷却速率下，所有4种形态的先共析铁素体均可被观察到；当冷却速率提升至30℃/h时，长条状的先共析铁素体消失，仅剩其余三种形态；进一步增加冷却速率至45℃/h 时，仅类三角状的先共析铁素体可见，且数量得到有效控制，同时碳化物的分布达到最为均匀的状态。 为进一步分析冷却速率的影响作用，采用Image Pro Plus6.0 软件进行图像体积分数的分析。针对所得的金相组织照片，测定先共析铁素体的面积占比，从而表示体积分数的数值，为保证结果的准确性，选取不同状态下的试验钢的3张照片进行计算并取平均值作为最终结果。通过对这些数据进行统计绘图，得到了如图2所示的体积分数变化曲线。从图2中可以看出，随着冷却速度的增加，先共析铁素体的含量呈先减小后增加的趋势，其中冷却速率为45℃/h 时的体积分数最小。 进一步对试验钢进行电镜扫描分析，采用丙酮对试样进行超声波清洗，采用扫描电镜（SEM）进行试样微观形貌的观察，SEM 形貌分析可以提供直观、准确的碳化物颗粒分布状态信息，其中试样冷却速率为30℃/h 及60℃/h 的微观形貌结果如图3所示。 通过对不同试样SEM形貌观察可以看出，随着试验钢的冷却，在样品组织基体上均析出相应的碳化物颗粒，随着冷却速率的变化，不同的碳化物颗粒的分布状态有所不同。具体来说，在较小的冷却速率下，碳化物颗粒较为粗大，这是由于试样在较小的冷却速率下需要相对较长的退火时间，从而使得碳化物颗粒的生长时间拉长，颗粒粗大；随着冷却速率的增加，碳化物颗粒随之减小，分布更为均匀，有利于获得较好的球化效果。当冷却速率较大时，由于冷却时间较短，不能进行充分地分解，造成球化效果较差，碳化物分布不均。 为进一步分析冷却速率的影响作用，采用ImagePro Plus6.0软件进行球化率的计算分析，在计算过程中，采用碳化物颗粒的尺寸及宽高比进行球化率的表征。同时，对试样钢样品进行维氏硬度的测量，为保证测量结果的准确性，对单个试样进行5次测量并取平均值，从而得到不同冷却速率下的硬度及球化率变化曲线（见图4），这些结果不仅揭示了冷却速率对碳化物析出与分布的具体影响，也为模具钢的热处理工艺优化提供了重要依据。 从图4中可以看出，随着冷却速率的提升，模具钢试样的硬度（HV）变化呈现先上升、后在45℃/h 时轻微回降至193.5、再度上升的变化。这是由于硬度波动与显微组织均匀度及碳化物分布紧密相关，尤其在45℃/h冷却速率下，碳化物颗粒均匀散布于基体，且先共析铁素体有害相含量最低，共同促使试样硬度下降，利于材料加工。同时，渗碳体球化率随冷却速率变化规律为，初时平稳，超过45℃/h 后迅速下滑。冷却速率≤45℃/h 时，球化率维持在98.00%以上，球化效果显著；冷却速率提升至60℃/h 时，球化率降至96.93%。由此可知，高球化率通常伴随低硬度，凸显了显微组织均匀性与碳化物分布对模具钢硬度的关键作用。

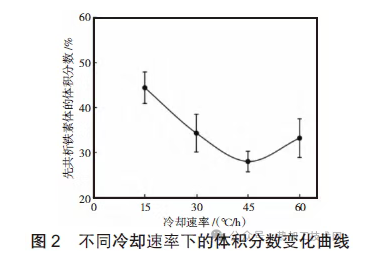

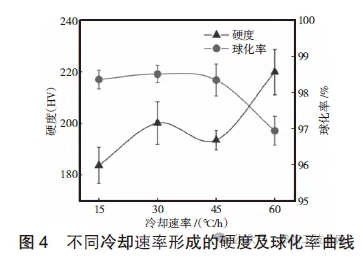

三 结语 针对模具钢不同冷却速率进行球化退火得到的样件进行试验分析，从而选取合理的参数以保证模具钢的使用性能。试验结果表明：在SR19 模具钢的热处理过程中，冷却速率的精确调控对显微组织及性能的优化起着至关重要的作用。随着冷却速率的增加，先共析铁素体的含量呈现先减少后增加的趋势，碳化物的分布先趋于均匀后变不均，而球化率则呈现先稳定后迅速下降的特征。冷却速率设定为45℃/h时，SR19钢的显微组织达到最优状态，碳化物分布均匀，球化率较高，同时先共析铁素体的含量得到有效控制，此时材料还发生了有利于性能提升的伪共析转变，形成了伪共析体组织，硬度（HV）达到193.5，符合球化退火的硬度标准。因此，针对模具钢在高端应用领域的性能需求，通过精确控制冷却速率来优化球化退火工艺，是提升材料整体性能、满足特定应用要求的关键策略。
