轴承钢的热处理原理与工艺：相变调控与性能实现

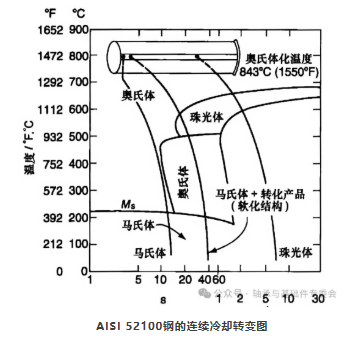

轴承钢的性能源于其内部相的组成与形态。参考铁-碳相图（局部）及时间-温度转变（TTT）或连续冷却转变（CCT）曲线，可以理解其热处理原理。

奥氏体化：将钢加热至Ac1温度以上（如52100钢约为840°C），使室温下的铁素体与碳化物完全溶解，形成成分均匀的奥氏体单相组织。此阶段的温度与时间决定了奥氏体的晶粒度与碳的固溶量。

冷却转变：奥氏体在不同冷却速度下将转变为不同的室温组织：

珠光体：缓慢冷却（如随炉冷）的产物，硬度较低，适用于加工前的预备热处理。

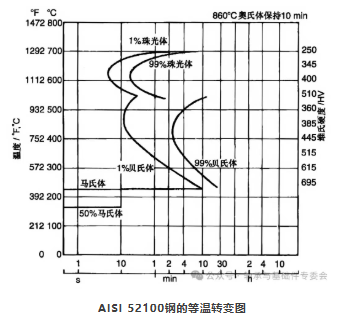

贝氏体：中等冷却速度（通常在盐浴中等温）下形成，具有较好的强韧性配合和较低的相变应力。

马氏体：快速淬火（如油淬）至Ms点以下得到的亚稳组织，具有极高的硬度与强度，但脆性较大，并伴随较大的组织应力。

根据零件服役要求，主要采用以下三类工艺：

整体淬火-回火（马氏体淬火）：最常见的工艺。零件奥氏体化后整体淬火，获得马氏体组织，随后在150-250°C范围内回火以消除应力、提高韧性，同时保持高硬度（60-67 HRC）。

等温淬火（贝氏体淬火）：零件在盐浴中快速冷却至贝氏体转变区（约230°C）并保温完成相变。所得贝氏体组织硬度（57-63 HRC）稍低于马氏体，但内应力和变形极小，且通常无需回火，适合形状复杂或尺寸稳定性要求极高的零件。

表面硬化处理：仅对零件工作表面进行强化，主要分两类：

a. 化学热处理（渗碳/碳氮共渗）：低碳钢零件在富碳/氮气氛中加热，使活性原子渗入表层，形成梯度化的化学成分与硬度分布，表面硬度高，心部韧性好，并引入有益的残余压应力。

b. 表面淬火（感应/火焰淬火）：对高碳钢零件表面进行快速加热并立即淬火。此工艺效率高，变形可控，硬化层深度可通过功率、频率与时间调节。

对于精密轴承，热处理还需关注：

尺寸稳定化：淬火后组织中残留的奥氏体在长期使用或温度变化中可能继续转变，引起尺寸变化。通过冷处理（-70°C以下）或长时间低温回火，可促使残留奥氏体进一步转变，提升尺寸稳定性。

残余应力工程：热处理，特别是表面硬化处理，会在零件表层形成残余压应力层。这种压应力能有效抵消部分工作载荷产生的拉应力，抑制疲劳裂纹的萌生与扩展，是提升轴承接触疲劳寿命的重要手段。
