带钢切割下料不损坏不噪音，这种装置很实用

此技术给出一种带钢切割方面的下料装置，它涵盖带钢切割工作台，以及带钢下料箱和带钢输送器，带钢切割工作台其一末端处与带钢下料箱稳固相连，在带钢切割工作台上牢固安装有最少两个带钢输送器；于此技术里，当带钢切割工作台把带钢切割完后，被切割后的部分带钢会进到带钢下料箱之中，由带钢下料箱推送其余未被接触的部分，从而使得切割后的带钢与带钢切割工作台相脱离，接着带着切割后的带钢进行下降，随后，带钢下料箱运送切割后的带钢，致使把带钢输送到转运手推车上，这样的下料方式不会产生任何撞击，如此一来之后便不会出现噪音以及带钢的损坏情况，极大程度地优化了带钢下料。

全部详细技术资料下载

【技术实现步骤摘要】

本技术属于带钢下料，尤其涉及一种带钢切割下料装置。

技术介绍

1、带钢也被称作钢带，它是各类轧钢企业所生产的，为了去适应不同工业部门工业化生产各类金属或者机械产品所需的，一种窄且长的钢板。切割后的现有带钢，需借助下料装置来做下料处理，像是公告号为cn216326840u的中国技术专利文献记载的一种带钢切割下料装置，它借助倾斜的下料板让切割后的带钢滑落进收集箱内，在这带钢进行下料时，带钢会不断撞击收集箱内部，这不但会产生大量噪音，还会致使收集箱和带钢板损坏，整体的下料方式有待完善与提升标点符号。

2、因此，专利技术一种带钢切割下料装置显得非常必要。

技术实现思路

1、本技术为解决上述提及的技术问题，从而提供了一种带钢切割下料装置，它包括带钢切割工作台，还包括带钢下料箱以及带钢输送器，其中所述带钢切割工作台的一端与带钢下料箱固定相连，而在带钢切割工作台上则固定安装有至少两个所述带钢输送器。

2、带钢下料箱含有下料机箱，还有下料丝杠以及驱动电机，另外包括滚珠螺母和下料输送带，下料机箱跟带钢切割工作台稳固相连，而下料机箱的内部两侧。

【技术保护点】

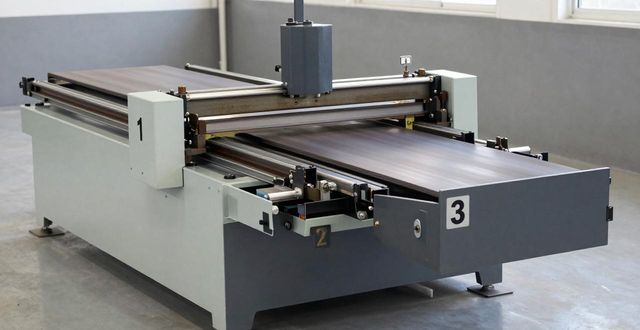

1.有这么一种带钢切割下料装置，它的特别之处在于这种情况，它包含了带钢切割工作台（1），还包含带钢下料箱（2）以及带钢输送器（3），其中，带钢切割工作台（1）的一端和带钢下料箱（2）是以固定的方式连接在一起的，并且，在带钢切割工作台（1）上面固定安装了至少两个所述的带钢输送器（3）。

2.权利要求1所讲的带钢切割下料装置，其特点是，带钢切割工作台（1）含有切割平台（11）、支撑腿架（12）、输送下辊（13）、切割架（14）、切割刀柄（15）、切割刀（16）以及切割液压缸（17），切割平台（11）跟下料机箱（21）稳固连接，切割平台（11）一端下方两侧相对应地固定装设有支撑腿架（12），切割平台（11）中间转动安装着若干个所述输送下辊。

【技术特征摘要】

1.一种带钢切割下料装置，其特征在于，包括带钢切割工作台（1）、带钢下料箱（2）和带钢输送器（3），所述带钢切割工作台（1）一端与带钢下料箱（2）固定相连，带钢切割工作台（1）上固定安装有至少两个所述带钢输送器（3）；

2.有一种带钢切割下料装置，其如权利要求1所讲述的那般，它有着这样的特点，带钢切割工作台，也就是那个叫做（1）的，它包括切割平台，也就是（11），还有支撑腿架，即（12），以及输送下辊，是（13），另外还有切割架（14）、切割刀柄（15）、切割刀（16）和切割液压缸（17），切割平台（11）这事呢，它和下料机箱（21）是固定连接在一起的，且在切割平台（11）一端下方两侧的位置，分别对应着固定安装了支撑腿架（12）呀，在切割平台（11）的中间部分，转动着安装了好几个输送下辊（13），而切割平台（11）另一端上方两侧的地方，又分别对应着固定安装了切割架（14），支撑腿架（12）和切割架（14）它们都是设置有两个的，切割架（14）上面开了滑槽，那个切割架（14）所开设的滑槽里面，滑动安装着切割刀柄（15），切割刀柄（15）的下方又固定安装了切割刀（16），切割刀柄（15）和切割液压缸（17）的输出端固定连着，切割液压缸（17）被固定安装在切割架（。

【专利技术属性】

技术研发人员：张震，贤振祥，冷欣，

申请(专利权)人：青岛增鑫发金属材料有限公司，

类型：新型
