按照“工艺现代化、流程高效化、效益最佳化”的设计理路，国内大型钢铁厂构建起了洁净钢生成体系。它是基于动态精确产出系统而来的既具高效能，又兼具低成本，还具备高品质的生成体系。今儿就引领大伙一同认知一下先进的炼钢工艺技术。

炼钢简介

现代钢铁厂工艺流程概述

红框内为炼钢厂

钢与生铁的区别：

铁与钢最本质的区别在于含碳量，理论上通常将碳含量小于2.11%的称作钢，钢的熔点处于1450 - 1500℃，与之不同的是，生铁的熔点在1100 - 1200℃。在钢里面，随着碳含量不断增加，它的强度以及硬度会随之增加，然而塑性与冲击韧性却会降低。

通过氧化的方式，将生铁以及废钢里的杂质予以去除，接着，加入适量的合金元素，从而致使其成为具备高的强度、韧性或者其他特殊性能的钢，这样的一个工艺过程，被称作“炼钢”。

对于含碳量小于或等于百分之二点零的铁碳合金，想知道铁碳相图里百分之二点零碳的意义是什么，它在高温时是奥氏体，其热加工性能良好，同时在常温下是以珠光体为主。

为何要炼钢呢，因为生铁没办法广泛运用，缘由在于含碳量高，在高温状况下不存在奥氏体，其性能不好，质地硬且脆，韧性差，焊接性能也差，没办法进行加工，另外杂质多，硫、磷以及夹杂物的含量都很高。

钢里面常见的元素有，五大元素分别是，C、Mn、S、P、Si，这是必须要有的要求。还有其他元素是，V、Cr、Ni、Ti、Cu等，这是根据钢种状况而定的。存在的原因是，其一工艺有限制，S、P没办法完全去除；其二是原料有残余，废钢里面残余着Cu、Zn；其三却是改善性能，其中Mn可提高强度，Al能细化晶粒。这里面元素的含量，一是国标有要求，就是GB；二是企业标准，由企业自己来定；三是其它国家标准，像SWRCH82B，这是日本那边的。

炼钢工艺流程

在炼钢“全三脱”工艺流程里，配有4座300t KR脱硫站，还有2座300t脱磷转炉，以及3座300t脱碳转炉；脱磷工位和脱碳工位运用“2 + 3”双高跨的布置办法，便于“半钢”铁水进行倒运；精炼环节配有2座300t双工位RH炉，2座300tCAS炉，以及1座300t LF炉；连铸采用的是4台双流板坯连铸机。该工艺具有这样的特点：使用先进的“一罐到底”、“全三脱”技术，对钢水进行100%精炼工艺处理，通过铸机高拉速，来打造高效快节奏的洁净钢生产平台。“全三脱”工艺流程如图1所示。

转炉炼钢工艺技术

把铁水跟废钢进行混合，将其倒入转炉里接着吹氧，炉温大概上升到1600℃，炉内反应极为剧烈，好似火山爆发那般，把碳跟主要杂质快速烧掉（铁水中的锰与硅被氧化了，铁水中的碳也被氧化成二氧化碳了）。整个过程仅仅约30分钟，并且不再增添任何燃料嘛，就能炼一炉钢乃至可以达成“负能炼钢”，以这种方法炼钢，质量能够和平炉炼出的钢相匹敌，所需时间却仅仅是平炉的1／10，效率特别高。转炉炼钢已然成为现代钢铁生产的主要工艺。增加炉外精炼后的产品质量进一步得到提高。

炉外精炼工艺技术

转炉炼出的钢液，在精炼装置里进行的一项工作，是一系列对钢水质量优化的操作，包括脱气、脱氧、脱硫、去除夹杂物、合金成分微调以及温度精确等，这就是精炼工艺。通过钢水的二次精炼工艺，能够提高钢水的质量，同时满足不同钢种的特殊要求。所以，精炼是现代化钢厂建设以及生产序列的核心部分。

炼钢厂里，开发新品种时，少不了精炼这个提升市场竞争力的必要手段，它还是生产节奏的缓冲器，在对于钢厂生产节奏的控制方面，以及针对产品质量的保证方面，都起到了不可替代的作用。

精炼工艺配置分为三类：LF炉工艺、CAS工艺、RH工艺。

目前精炼工艺路线主要分为以下4类：

1） 低氧、低硫这类，低合金、低牌号管线钢等钢种经过LF精炼工艺，要由LF钢包精炼炉施予处理，然后才会被送去连铸机。

2）RH精炼工艺，针对低碳钢，还有超低碳钢，以及气体含量控制要求较高的钢种来讲，要经过RH处理，之后才可以送往连铸。

3）LF 加 RH 双重处理工艺，对于某些有着特殊质量要求的钢种，像是高牌号管线钢、高强钢， 需要经过双重处理:先由 LF 钢包炉处理，接着再经 RH 真空脱气装置处理。

4）作为LF精炼的并列或者替代工艺路线，CAS精炼工艺，除了具备脱硫功能之外，还能够完成LF很大一部分方面的功能。

板坯连铸工艺技术

连铸时，先把装有精炼好钢水的钢包运到回转台，回转台等转动到浇注位置后，就把钢水注入到中间包，接着中间包通过水口把钢水分配到各个结晶器里。结晶器属于连铸机核心设备中的一种，它能让板坯成形且快速凝固结晶。拉矫机与结晶振动装置一起来作用，从结晶器内拽出板坯，经由扇形段冷却，再用火焰切割成一定长度的板坯。

连铸是把高温液态钢水变成固态板坯的过程。

循环利用技术创新

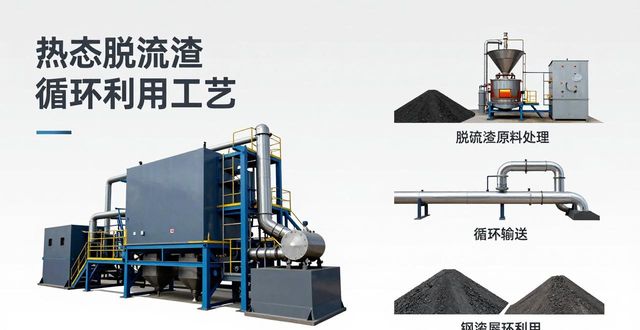

热态脱硫渣循环利用工艺

从提高脱硫剂利用率出发，为能够降低钢铁料消耗，为了降低处理过程温降，为了确保提高冶炼效率，为了降低脱硫渣量，进而提出了KR脱硫渣热态返回KR并进行再利用的工艺 ，“脱硫渣热循环法”是于下一炉铁水预处理开展的时候，把脱硫精炼之后排出的钢渣也就是脱硫渣在高温状态之下直接进行再利用的办法 ，刚刚处理完的脱硫渣呈现为凝结粒的状态 ，只是之后温度却是降低了 ，从而使得凝结粒崩散开来 ，进而形成新的未反应面 ，反复去使用脱硫渣 ，对未反应面进行有效利用 ，能够最大限度地发挥出渣的脱硫能力。且，鉴于乃是针对处于高温状况之下的渣来予以再度利用之举，还能够回收在排渣之际所释放出来的热量，这对于节约资源有益处，也能够降低环境负荷。所以，当热态脱硫渣返回加以利用之后，带着少量脱硫剂去使用脱硫渣复合，脱硫剂的消耗能够降低百分之三十至百分之四十，能够把脱硫剂的消耗量控制在一点八至三点零千克每吨，铁水的温降的的确确相对减少十至十五摄氏度，总的渣量会减少百分之三十至百分之四十，与此同时，还能够把铁损降低，减少对于环境的污染。

液态脱碳渣返回利用的工艺

如图2所示的工艺流程呈现出转炉热态渣返回脱磷炉加以利用之情状，脱磷炉往其中加入废钢、兑入铁水后，便接着开启脱磷吹炼的操作进程，当吹炼的相关操作结束之后，把P2O5质量分数相对较高的脱磷渣（ω(P2O5)=6%-8%）予以倒掉，再将半钢（ωsemi≈0.03%）倒入半钢包之中，随后半钢从半钢包被兑入脱碳炉，进一步实施吹氧脱碳冶炼的手段，如此这般。脱碳炉冶炼完毕而后，钢液流出至钢包进而进入精炼予以冶炼，质量分数较低的脱碳渣中的P2O5部分（ω(P2O5)将近1.5%）被倒入渣罐之中，液态的渣借助渣罐兑入脱磷炉之后，溅渣的操作得以启动，液态的渣被溅干净以后，废钢以及兑铁水开始被加入，转而进入下一回转炉双联的操作流程里。

转炉除尘灰利用工艺技术开发

从采用冷固结技术生产线起，转炉干法除尘灰自2012年11月之后达成100%返回到转炉冶炼进程里作再利用，当中在2013年达成月产能13285t，产能相较于2012年炼钢部接手前人月产9588t提升了3697t，并且原料地仓抽测粉末化率由之前的26%，降低到当下稳定控制在10%以下，切实减轻了转炉干法除尘系统的设备运转负荷，减少了冒烟的次数，使得冷固球团生产线成为国内头一家采用全干法除尘灰运用冷固结技术压球契合转炉入炉炉料要求的，是国内运用干法除尘灰压球的示范线。经过冷固球团生产工艺改造，冷固球抗压强度提升，改造前为1041N，改造后达1100N，强度提升比例为5.7%。同时，入原料仓的地仓粉末化率显著下降，攻关前约为26.12%，目前降至9.07%。

大型转炉粗灰自循环技术研究

对大型转炉粗灰原设计的流程进行说明，其设计为，炼钢300t转炉一次除尘粗灰，先经由蒸发冷却器排灰系统，再经刮板机，接着通过斗式提升机，按循序的方式排至积灰罐仓；然后经真空吸排车吸出，并运至冷固球混合细灰等添加粘合剂的地方压制成球烘干；之后通过汽车将成品球运至炼钢辅原料地下料仓储存；根据生产所需，通过辅原料皮带倒运至炉顶辅料料仓；再经过振动给料机进入辅原料溜管转而加入转炉。通过诸多精心的工艺开发以及有效的设备改造，最终实现了大型转炉粗灰自循环，工艺应用之后，极大程度地减少了粗灰的倒运成本。

钢包铸余渣、钢液返回利用工艺

在脱磷炉里的铁水，先经历完脱磷吹炼，然后半钢倒入到半钢包里。RH/LF/CAS钢包铸余下的部分，从钢包倾倒入半钢包，每个半钢包去接收三到四炉的铸余。之后凭借半钢包，将铸余以及精炼渣倒入脱碳炉，就像图3所呈现的那样。

热态精炼渣投产后，实现钢包铸余液态安全回收利用，钢包钢水倒入半钢包解决重型废钢问题，钢包留钢提升高级别品种钢质量，高碱度钢渣被循环使用。铸余以高温液态返回半钢包时也提升铸余返回半钢包转炉以达节能目的，每月能回收600t还减少48个格栅。

工艺技术的创新

脱磷转炉底吹快换技术

进行转炉底吹枪在线更换试验工作，是为了提高脱磷炉底吹效果，进而降低半钢终点磷含量，在脱磷转炉开展此项工作，3 至 4 月份共换掉 3 支底吹枪，更换后冶炼效果不错，其中半钢磷含量相较于之前下降 0.002%，半钢磷含量≤0.035%的比例稳定把控在 80%以上，脱磷炉底吹快换工艺渐渐走向成熟，与此同时脱碳炉采用少渣冶炼，全三脱工艺让石灰消耗降低到 22kg/t。借助一系列技术举措以及设备的改造，在本次炉役期间，半钢的磷含量逐步下降，关键在于半钢磷含量的波动显著变小，从而为脱碳炉进行少渣冶炼构建起优良的基础。当半钢磷含量稳定地被控制在较低水准的状况下，围绕脱碳炉少渣冶炼展开以下工作：其一，联合脱磷炉滑板挡渣工序，严格把控半钢的下渣量；其二，对脱碳炉留渣工艺的留渣量予以优化，削减升温硅铁的使用量，使得脱碳炉石灰消耗降低到12kg/t钢。

转炉CO2-O2混合喷吹技术

把研究目光聚焦于CO2气体位于转炉炼钢进程里所起到的作用，展开了热力学方面的剖析，在300t的脱磷转炉以及脱碳转炉之上，开展了CO2与O2混合喷吹如此这般的工业试验，进而核查到CO2气体拥有的冶金成效，进行试验的炉次里半钢所达成的脱磷率相较于原来所采用的工艺足足提升了6.99%，就连渣里面的TFe也降低了0.64%，烟尘量同样降低了2.65%，常规这般的冶炼试验得出这样的发现，处于顶吹氧气当中混入5%至10%的CO2，能够被应用于转炉炼钢，并且除此之外对于不干预转炉冶炼的节奏这件事而言也没有任何问题。转炉终渣的TFe降低了3.59%，终点的碳氧积下降了0.0001，碳氧积的分布变得更为稳定，将试验工艺与原工艺进行比较，炉气之中的CO含量提高了2.66%，增加了煤气回收量5.24Nm3/t钢。

降低转炉出钢温度技术

转炉的出钢温度是1678℃，此温度显著高于国内外同行业里先进企业的控制水平，这给冶炼成本、钢水质量以及生产稳定性都带来了较大的影响，钢包蓄热低和生产节奏慢乃是致使出钢温度高的主要缘由。针对影响京唐公司转炉出钢温度高的这些原因，确立了增加钢包加盖项目、加快生产节奏、提高产线生产效率以及推广RH单工位生产模式，以此来达成降低过程温度损失，进而带动转炉出钢温度的降低。经过攻关，在2017年的时候，转炉出钢温度逐月呈现下降态势，到了2017年9月，降低到了1652℃，相较于攻关之前降低了26℃。出钢温度的降低，为提高废钢加入量提供了保证，通过提高废钢加入量的时候，板坯产量显著升高了。

转炉低氧控制技术

沿着 RH 强制脱碳工艺向前推行，汽车板品种对应施行降低转炉终点氧含量这般一来的控制攻克难题之事，伴随降低转炉碳氧积、降低转炉出钢温度等控制任务，IF 钢转炉终点氧含量从年初的 550ppm 逐渐降低到 460ppm。

IF钢顶渣改质技术

一般来说，高质量钢板生产时，顶渣TFe含量通常会被严格把控，就拿宝钢来讲，常常把它控制在5%左右，而奥钢联林茨厂呢，则往往将顶渣TFe的平均含量调控，到 10%这样子。针对顶渣TFe出现波动的这个问题，借助一系列举措，能够把顶渣的氧化性降低至 4%以下。

提高钢包自开率技术

为了提升加盖钢包自开率，防止因钢包不能自行开启以致铸坯裸浇引发的经济损失，保证重点品种钢的冶炼，历经1年多的实践探寻及技术钻研，找出了加盖钢包自开率降低的缘由，拟定了提高加盖钢包自开率的具体办法，切实提高了加盖钢包自开率。对于水口结瘤物，着重就其结瘤的机理展开分析，同时分析它对自开所产生的影响，剖析了钢包加盖之后自开率降低的缘由，采取规范钢包烧眼、加以引流砂加砂操作，并规范钢包翻渣、处理包沿操作，且规范钢包的倒包、试滑操作，以及缩短双精炼加盖钢包从出钢到开浇时间等一系列攻关措施。经由上述现场工艺还有引流砂质量改进等举措，钢包不自开的炉数从攻关之前的每月8至9炉，降低到每月2炉以内。

夹杂物个性化控制技术

结合实际存在的钢液状况，去计算钙处理的控制范围，以此用来指导在不同S、T.O情形下的合理喂钙数量。借助优化处理流程，钢里面的钙含量从原本工艺的30至40ppm降低到了10至20ppm，铸坯之中夹杂物的类别是MgOAl2O3 - (CaO) - CaS低熔点以及高熔点相复合而成的夹杂物，B类夹杂≤2.0的一次检验合格率从96.5%提升到了97.5%，夹杂物引发的探伤不合格率从10%降低到了1.5%以下，从而提升了管线钢的产品质量。

FC结晶器应用技术

针对结晶器单/双股流控制技术展开了研究，此技术使得临界吹氩量从原本的14L/min下降至10L/min，这为FC mol d的使用构筑了基础。为了能够充分施展下磁场制动的作用，对水口角度以及插入深度予以了增加。鉴于下磁场强度过大的话会致使上回流强度增大，故而将常规拉速下部线圈电流设定在了500 - 600A。在应用之后，弯月面铜板的温度提升了13℃，原钩状坯壳（Hook）深度从2.3mm降低到了1.7mm，达成了日本JFE公司千叶厂的实际成效。经由电流参数跟拉速相匹配，SEN浸入深度，SEN侧孔角度，Ar流量调整之类工艺参数加以优化之后，把FC mol d所使用的拉速范围，从先前的“≥1.8m/ min使用”扩充到“≥1.5m/ min”使用，在使用FC mol d之后，3号铸机LCAK钢带出品率从0.69%下降至0.35%。

板坯高拉速生产控制技术

现下，高效连铸技术已然成为现代连铸生产予以发展的重要趋向所在，那么高拉速作为其中体技术，一方面能够巨大程度地减小建设投资量，将成本予以降低，进而把产量予以提高；另一方面则是缩短了浇铸所需要的时间，使得炼钢、精炼的节奏得以加快，还减少了钢水被渣又或者是被空气进行二次氧化的时间，以此提高钢水的洁净程度。不过，跟着拉速往上升，结晶器出口那儿坯壳厚度有所减小变薄，很容易引发漏钢方面的事故；另外一方面呢，保护渣的消耗量是随着拉速的增加而下降减少的，再加上剧烈的液位出现了波动，这就非常严重地让结晶器内部的传热以及润滑状况变差变坏了，而且波动加大特别容易卷入炉渣，进而产生轧板表面线状的缺陷。针对上面这些问题，借助采用强冷结晶器、高拉速保护渣、电磁制动、非正弦振动跟漏钢预报等各项技术，改进结晶器的传热以及润滑，避免防止漏钢，最终确保保证产品质量，拉速最高能够达到了1.8m/min。

MCCR工艺介绍

薄板坯连铸连轧工艺具备紧凑的特点，其自动化程度很高，这对实现智能化生产是有帮助的。我国的薄板坯连铸连轧生产线，是在采用先进技术的基础之上的，进行了一些领域的技术创新，像是优化漏钢预报系统，在原有层流冷却系统的根底上新增轧后超快速冷却系统，采用二次除鳞技术，采用铁素体轧制技术，采用半无头轧制技术，还采用无头轧制技术等。薄板坯连铸连轧技术持续的进步，为其产品开发提供了保障。

有一种工艺流程被称作连铸连轧，其定义是，由连铸机产出的高温并且没有缺陷的坯料，那种坯料不需要进行清理以及再次加热，不过需要经过短时间的均热还有保温处理，之后直接轧制成材，像这样把“铸”和“轧”直接连接成一条生产线的流程，就叫做连铸连轧。

如下存在连铸与连轧紧凑联结的办法接连呈现：其一为连铸坯热装，是一种针对操作的方式；其二是直接轧制，属于又一种相关的办法。所谓连铸坯热装工艺，乃是这样的一种途径：涵盖了在连铸机所生产的钢坯的情况下，其并不历经冷却这一过程，而是于热的状态之时，卷入到加热炉之内进行加热，随后开展轧制的做法。而连铸坯直接轧制工艺，指的是这样一种情况：即为那从铸机出来的处于高温状态的铸坯，不再经历加热这一环节；或者是仅仅针对边棱实施轻度的补充加热，之后便直接送往轧机，进而轧制成材的办法。

具连铸连轧之优点，其一，能简化生产工艺流程，且生产周期短；其二，占地面积少；其三，固定资产投资少；其四，金属收得率高；其五，钢材性能良好；其六，能耗较少；其七，工厂定员大幅降低；其八，劳动条件优，易于达成自动化。

MCCR多模式连续铸轧生产线的工艺流程是，大包回转台中停着中包车，之后是130/110高拉速薄板坯连铸机在运作，接着有摆动式铸坯除鳞机，然后是摆动式铸坯分切剪，再之后是隧道式均热炉，随后是粗轧前除鳞机，接着是三机架粗轧机，之后有转鼓式切头剪，再之后是感应加热装置，接着是精轧前除鳞机，然后是五机架精轧机，之后是加强型层流冷却段，接着是高速飞剪，最后是两台地下卷取机。该生产线运用无头轧制技术，其主导方向是优质、高强、薄规格产品，以薄规格低碳软钢为主，用以替代传统冷轧中的低端产品，还能为单机架冷轧提供薄规格基料，进而降低轧制成本，它生产薄规格耐候钢以及薄规格结构钢，并且开发高强度高性能薄规格热轧产品，具备生产强度在1000MPa以上、厚度在3.0mm以下的薄规格高强热轧品种的能力。首钢京唐MCCR多模式连续铸轧生产线具备的最大特点是采用三种模式来进行生产，这三种模式分别是无头轧制、半无头轧制以及单坯轧制：其一，无头轧制模式用于生产0.8到2.0mm的薄规格产品 ；其二，半无头轧制模式用于生产2.0到4.0mm的一般薄规格产品 ；其三，单坯轧制模式用于头尾坯轧制，且在单卷取机生产条件下维持生产，能够生产1.5到12.7mm大纲所覆盖的全部产品。

大量的理论研究表明，大量的生产实践也已证明，采用薄板坯连铸连轧工艺所生产的优质薄规格热轧产品，将会取代大量的冷轧产品。一方面呢，传统热轧工艺生产出的热轧带钢，将会从中间产品转变成最终成品；另一方面，采用薄板坯连铸连轧工艺大批量生产优质薄规格热轧产品，会对现有冷轧产品的生产流程产生重大影响。采用薄板坯连铸连轧技术，进一步开发能提高薄规格产品比例的技术，以及建立薄规格产品标准体系，这是未来的发展方向。
