钢结构工程计算 | 如何快速计算钢结构

钢结构工程通用计算规则

1. 根据设计图中所示钢材的重量计算尺寸。 如钢支撑、钢檩条、钢天窗架、钢墙架（含柱、梁及连杆）、钢平台、钢走道、钢栏杆、钢漏斗、钢支架、零星钢构件等。 、剪边、剪肢不予扣除，焊条、铆钉、螺栓等不予加计。

2、不规则钢板、多边形钢板按其外接矩形面积计算。 测量单位是t。

钢结构工程具体计算规则

1、金属结构件生产，钢材尺寸按设计图以吨为单位计算。 不扣除孔和修边的重量。 焊条、铆钉、螺栓等重量包含在配额内，不单独计算。 计算不规则或多边形钢板的重量时，是用其最大对角线乘以其最大宽度的矩形面积来计算的。

2、实腹柱、吊车梁、H型钢按图示尺寸计算。 腹板和翼板的宽度按每边加25毫米计算。

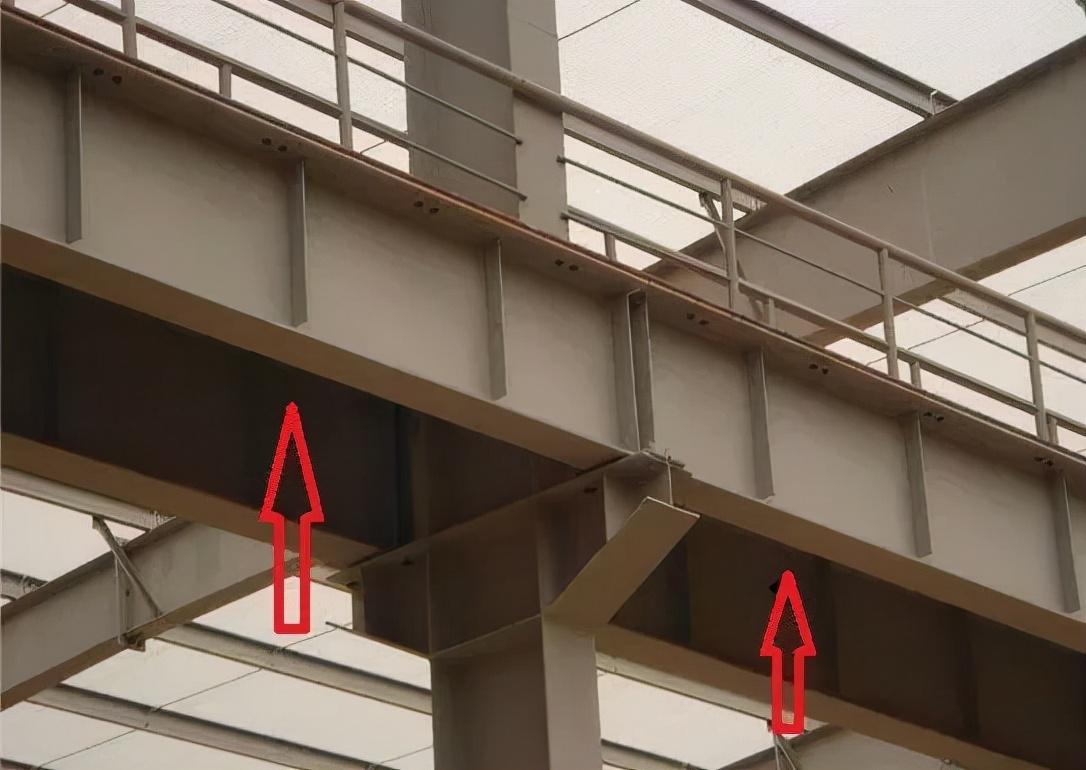

吊车梁

3、计算钢柱工程量时，附在柱上的牛腿和悬臂梁的重量应计入柱体重量。

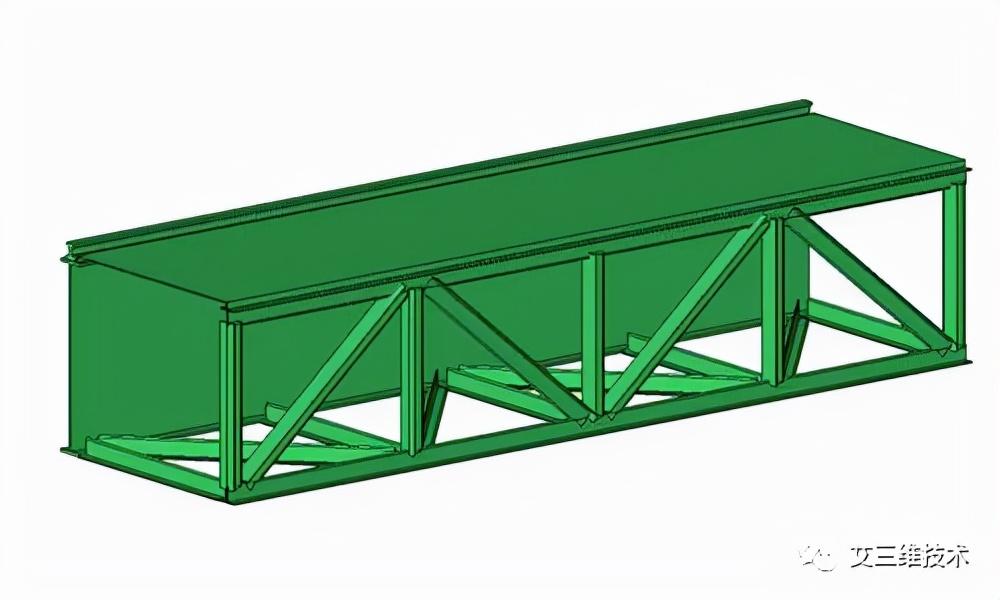

4、计算吊车梁施工量时，吊车梁上附着的连接钢板的重量并入吊车梁的重量，但吊车上附着的轨道、齿轮、制动梁的重量和汽车横梁应作为单独的项目计算。 。

5、工程规定与设计不同时，单梁悬挂起重机轨道工字钢含钢量及垃圾斗、垃圾门含钢量可按设计规定调整，其他不变不变。

如何快速计算钢结构

以下四种以STAAD.Pro为核心的钢结构计算软件组成的结构解决方案，可以帮助您进行全方位的钢结构工程计算，消除手动计算的复杂性，提高工作效率。

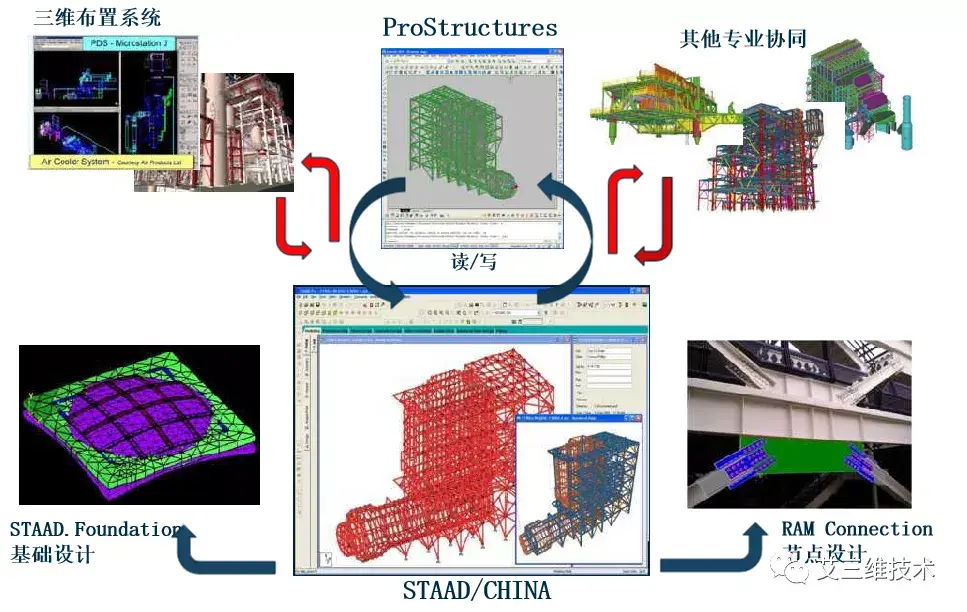

该结构解决方案是从结构计算、基础设计、节点设计到布置图、详图、材料清单的全生命周期解决方案。

上部结构设计分析

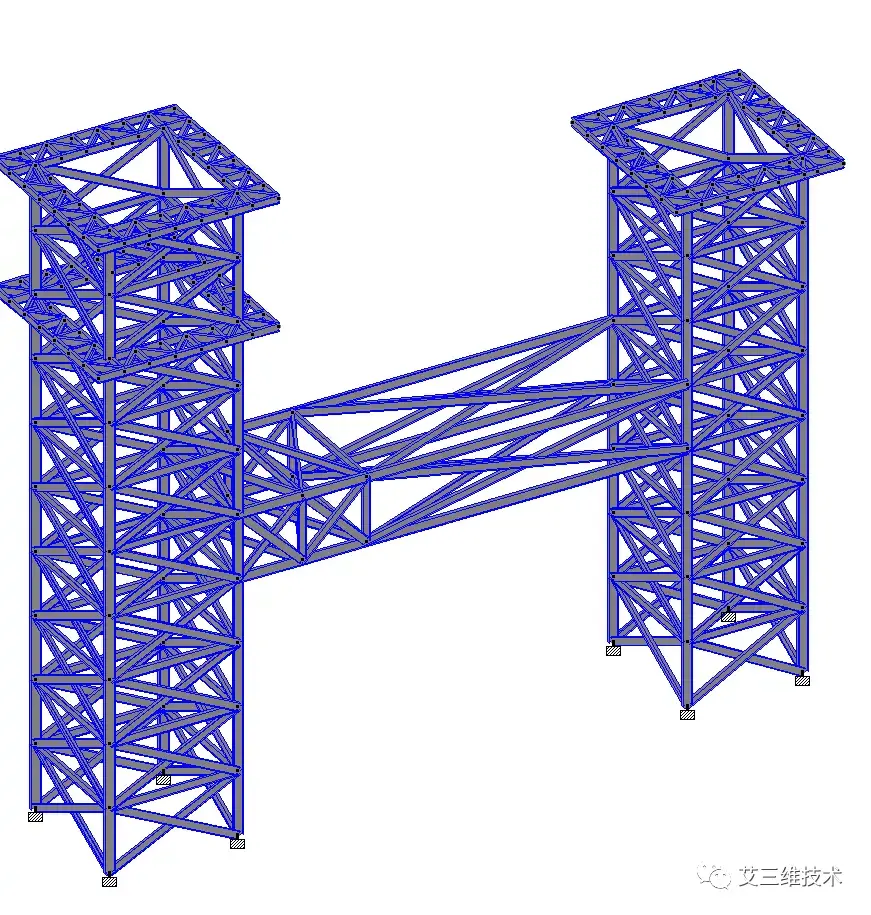

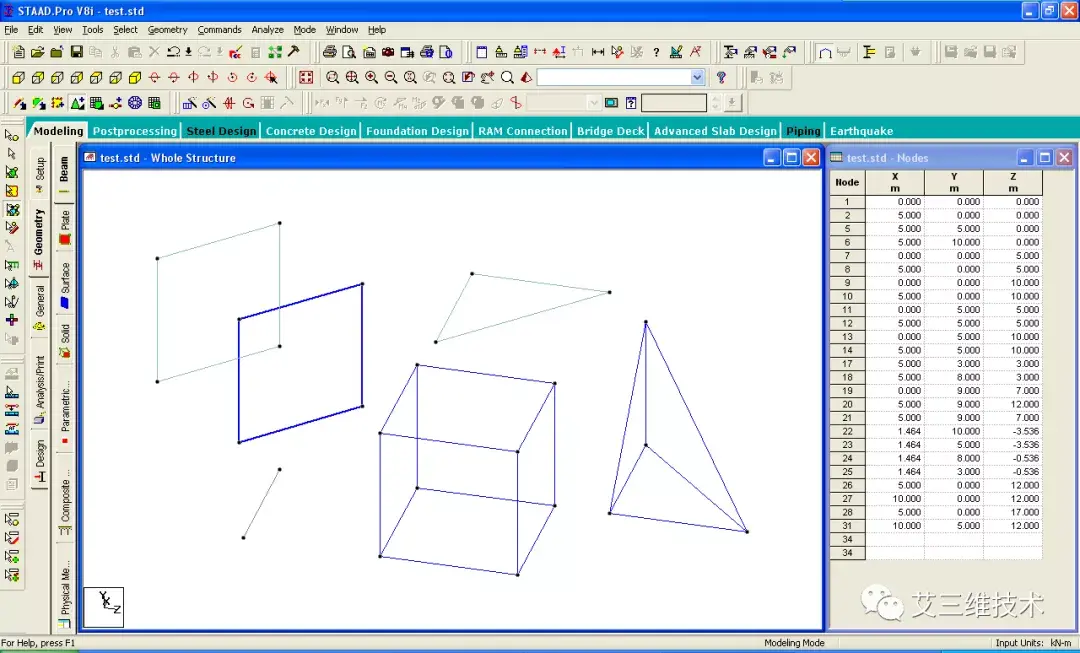

Staad Pro 是一款综合性、功能齐全的有限元分析和设计软件。 它包括熟悉的操作界面、可视化工具和国际公认的设计规范。 同时，该软件还可以分析多种不同的负载。 验证，如动静分析、地基分析、风荷载、地震荷载、移动荷载等。适用于塔式建筑、电缆管道、工厂、桥梁、体育场馆、海洋工程等行业的结构分析和设计。

从功能应用上来说，它具有以下特点：

1、具有对复杂异形结构（包括部分板壳单元）进行计算分析的能力；

2、可计算杆件内力（弯矩、轴力）、各节点内力、基础反力、板单元应力等；

3、可根据不同国家的检验规范进行验证，包括：中国。 美国、英国、印度、加拿大等一些主要国家的规格。

3D 建模和细节设计

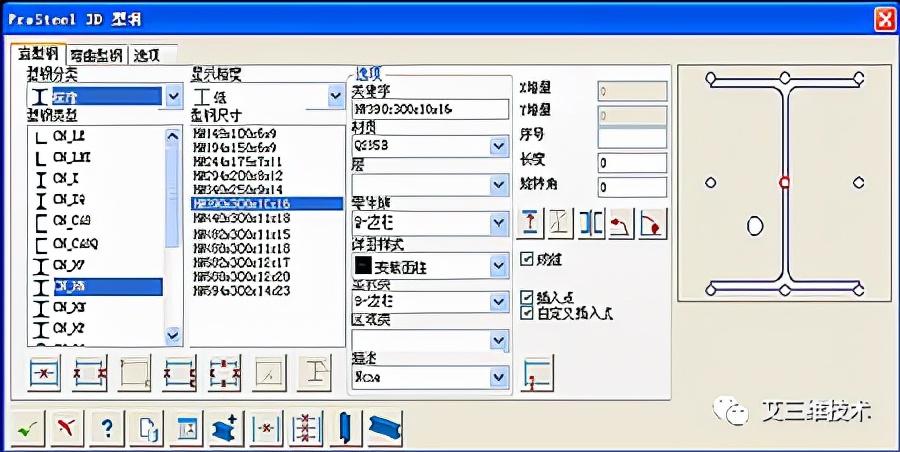

Prostruct 是一种新型 3D 建模和详图软件。 它分为两个模块：钢结构Prosteel和混凝土Proconcrete。 它可以帮助结构工程师、详图设计师和制造商轻松创建混凝土结构和钢结构的 3D 模型。

它具有以下特点：

1、基于Autocad或Microstation平台，无需更换现有平台，上手更简单；

2、通过STAAD计算的模型可以直接导入Prostruct，生成相应的布局图、节点图等，更容易生成详细图纸和材料清单，提高工作效率；

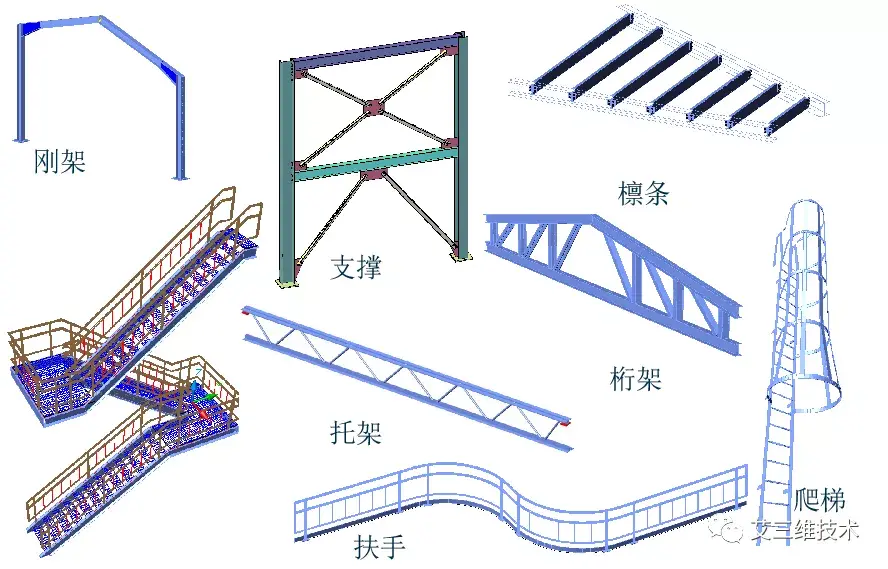

3、操作灵活，能够搭建各种异型钢结构；

基本设计分析

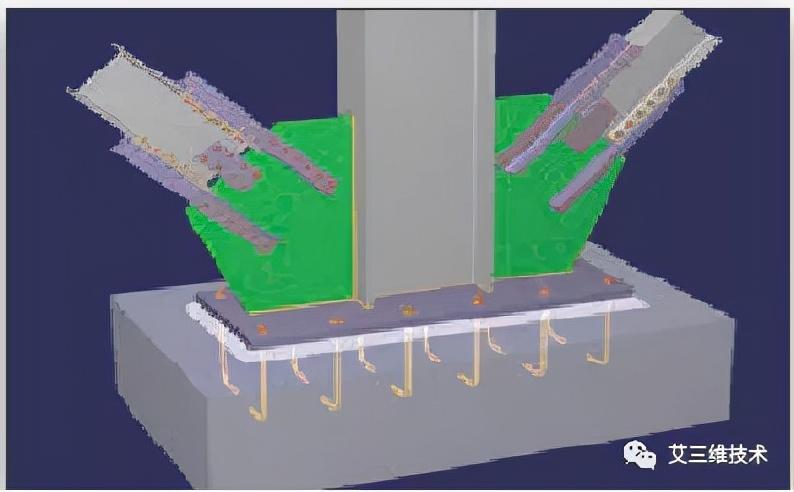

Foundation 是一个全面的基础设计程序，能够构建复杂或简单的基础模型，包括特定于工厂设施的模型，或用于大型结构设计或使用参数化向导的模型。

一些具体功能如下：

1、可设计独立基础、联合基础、筏板基础等通用基础，也可设计压力容器、换热器等部分设备的基础；

2、可生成基本布置图、配筋图，并可导出CAD文件；

3.它不仅仅是一个设计软件，还可以对不同基本方案进行经济比较；

4. 可以通过与STAAD.Pro集成来简化工作流程，也可以单独使用。

节点设计分析

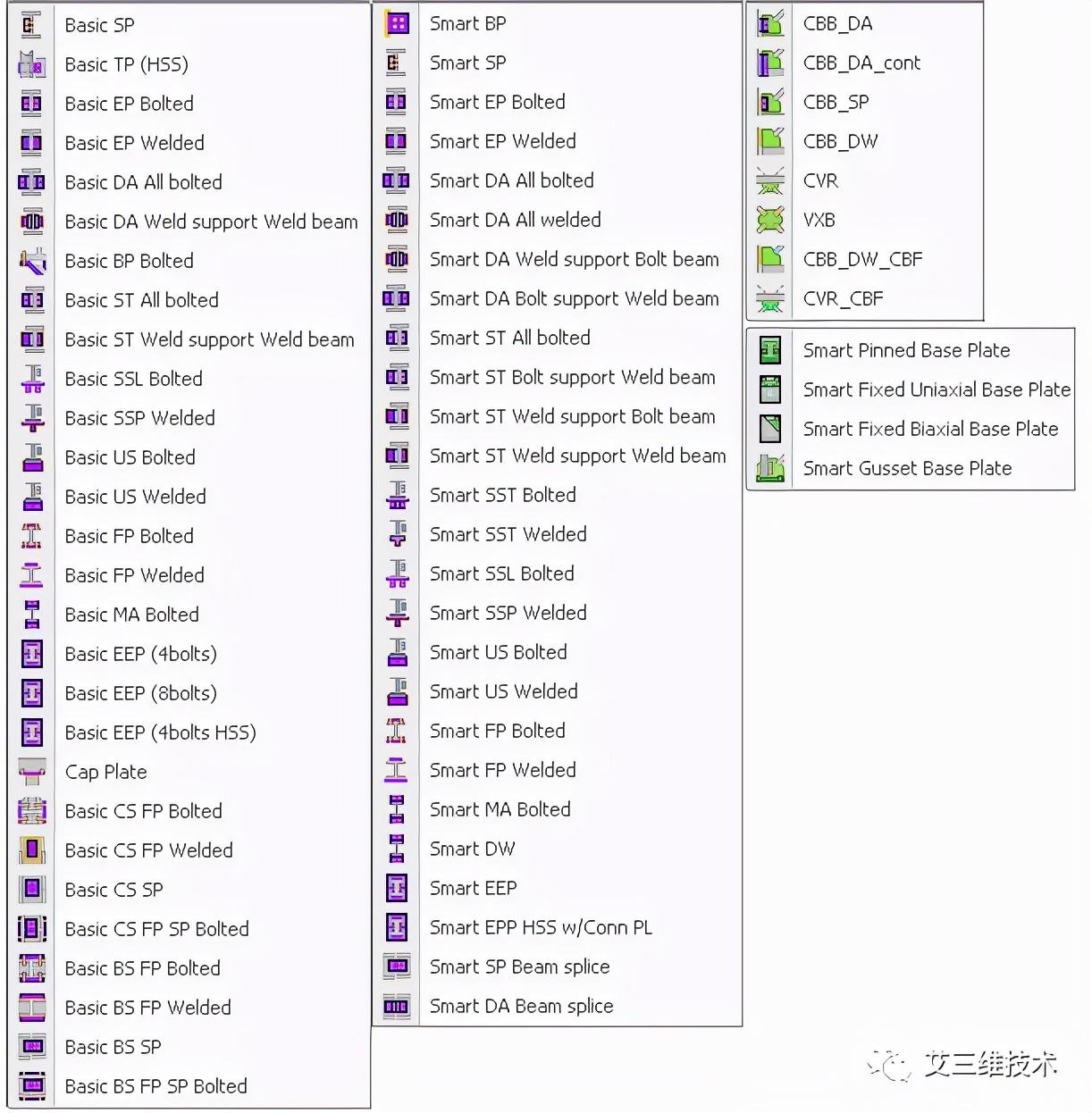

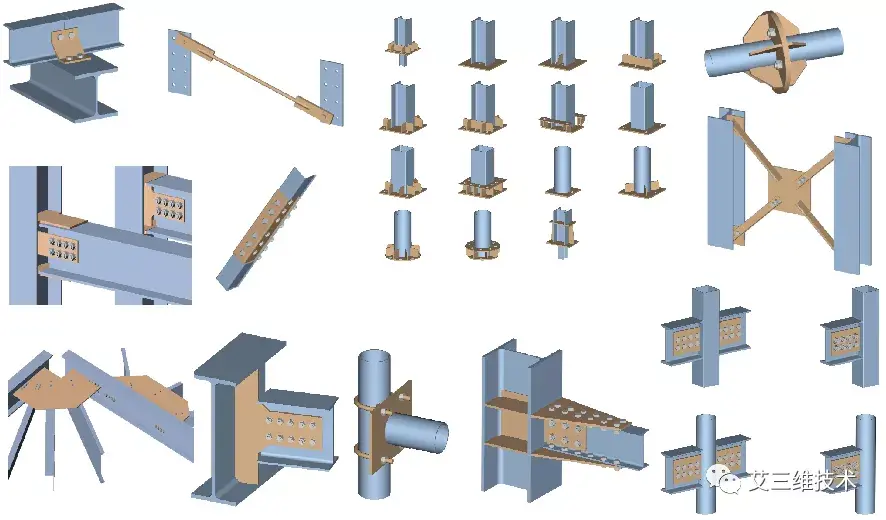

RAM Connection 是一款钢结构连接设计应用程序，可为几乎所有节点连接类型提供全面的分析和设计，包括繁琐的抗震规范设计。 通过与 3D 软件和详细绘图模型集成并利用程序定制功能，可以实现工作流程优化。

以下是该软件的优点：

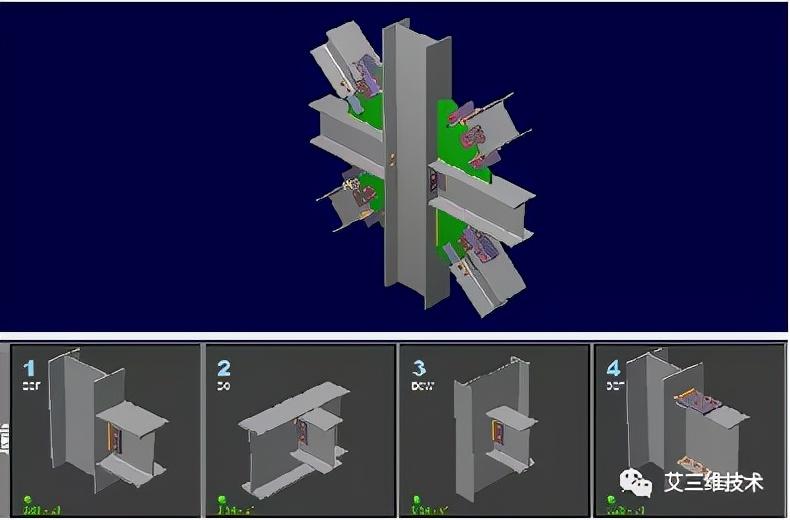

1.三维视觉节点设计模式更直观；

2、节点螺栓尺寸、尺寸及布置、焊缝尺寸及长度、带肋板尺寸等均可设计；

3、可按照中国、美国、英国的节点和规范进行节点设计；

4、可生成详细的节点图（导出为CAD格式）并按规范生成相应的报告（导出为Word格式）。
