钢筋的拉伸性能及其4个阶段 (钢筋的拉伸性能包括)

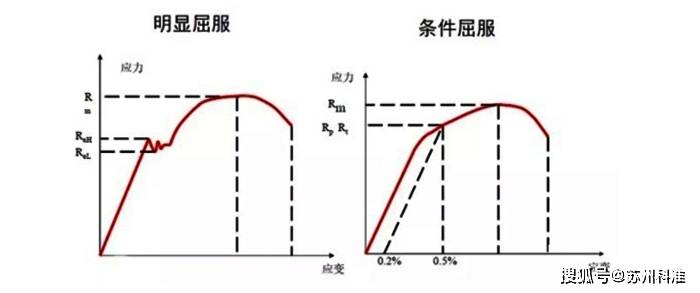

钢筋在拉伸过程中表现出的力学行为可以分为以下四个阶段：

1. 弹性变形阶段

在这个阶段，变形很小，应力与应变成线性关系。

2. 屈服阶段

在弹性阶段之后，会出现一个应力-应变曲线出现锯齿状的阶段，称为屈服阶段。在这个阶段，变形增加，而应力保持不变或波动。

3. 强化阶段

屈服阶段过后，试件恢复承载能力，需要增加应力才能使变形增大，这一阶段称为强化阶段。

4. 缩颈阶段

当应力达到最大值时，试件某一部分的横截面积明显缩小，出现缩颈现象。

扩展资料

钢筋拉伸试验步骤：

1. 检验原材进场合格证、名称、牌号
2. 试样尺寸的测量（直径d），精确至0.01mm
3. 试样原始标距，为测定伸长率，在钢筋纵肋上每5mm打一标记
4. 根据钢筋原材直径更换合适的夹具
5. 开动电源启动万能试验机，根据钢筋长度调整上下夹具的距离。并夹稳钢筋关闭防护网
6. 关闭回油阀，打开进油阀，调整拉伸速率使机器开始运转并观察显示器
7. 指出上屈服点和下屈服点
8. 拉至钢筋断裂，完成拉伸试验整个过程
9. 取下试验完成后的钢筋，关闭试验仪器，取下试验夹具
10. 记录屈服荷载Fel和最大荷载Fm
11. 断后伸长率的测定。将断裂后的钢筋在断裂处对齐，尽量使标记所在的轴线在同一条直线上，以断裂处为中心点，向两边各数1/2原标距长度所对应的标记格数（原标距为LO=5d），量测断后标距的实际长度L，精确到0.25mm

钢筋的ABCD级别分类：

钢筋的ABCD级别分别是表示一级钢、二级钢、三级钢、四级钢。

各个级别钢的参数：

• 一级：HPB235（Q235），屈服强度标准值235MPa，直径8～20mm，弹性模量210GPa。
• 二级：HRB335（20MnSi），屈服强度标准值335MPa，直径6～50mm，弹性模量200GPa。
• 三级：HRB400（20MnSiV、20MnSiNb、20MnTi），屈服强度标准值400MPa，直径6～50mm，弹性模量200GPa。
• 四级：RRB400（K20MnSi），屈服强度标准值与HRB400钢筋相同也是400MPa，直径8～40mm，弹性模量200GPa。

钢筋的分类：

根据热轧工艺的不同，可分为以下三种：

1. HPB为Hot-rolledPlainBar的英文缩写，即热轧光圆钢筋。
2. HRB为Hot-rolledRibbedBar的英文缩写，即热轧带肋钢筋，所谓带肋钢筋指钢筋表面通过热轧工艺轧制出变形以增加与混凝土之间的咬
