圆管直径-这是最清晰的解释了！

DN、De、Φ的表示

01DN指管道公称外径

一般用来形容：热轧铁管

公称外径可用公制mm或美制英寸表示。管道配件也用公称外径表示，与有缝管含义相同。 其与美国单位的对应关系如下：

公称直径（nominaldiameter），又称平均直径（meanoutsidediameter）。 这是由于金属管的壁很薄，而管子的内径几乎与管子的外径相同，所以管子的内径与管子的外径的平均值管道是对内径的尊称。

DN即公称直径，公称直径（或称公称外径）是各种管道及管道附件的通用直径。 公称直径是一个方便参考的整数，与加工规格只有松散的关系。 相同公称外径的管道及管道附件可以相互连接，具有互换性。 它不是实际的管道直径或管道直径，尽管它的值更接近或等于管道直径。

例如：点焊铁管按长度可分为薄壁铁管、普通铁管和加厚铁管。 它的公称外径不是直径，也不是管径，而是类似于普通铁管直径的公称规格。 每个公称外径对应一个直径，管子直径的值随长度的不同而变化。

02De主要指管道直径

主要用于描述：无缝铁管、PVC等塑料管道，以及其他要求明确壁厚的型材

通常标注De的必须以直径×壁厚的形式标注。

以热轧点焊铁管为例，DN和De两种标记方法如下：

DN20De25X2.5mm

DN25De32X3mm

DN32De40X4mm

DN40De50X4mm

我们习惯用DN来标记点焊铁管，在不涉及壁厚的情况下很少用DE来标记管道； 而对塑料管进行标记则是另一回事； 还是要看行业习惯和实际建设。 过程中我们简单提到的20、25、32等管道指的是De，而不是DN。

另外，根据现场实践经验：

A。 两种管道材料的连接方式无非是：螺纹连接和法兰连接。

b. 镀锌铁管和PPR管均可采用以上两种连接方式，但大于50的管道采用螺纹比较方便，小于50的管道采用法兰比较可靠。

ps：如果连接两条不同材质的金属管道，要考虑是否会发生电池反应，否则会加速活性金属管道的腐蚀速度。 最好用法兰连接，并用橡胶垫片等绝缘材料将两者分开。金属分离，包括螺钉，应用垫圈隔开，防止接触。

Φ 可以表示型材的直径，现在应先除以壁厚。

03Φ表示普通圆的半径

其实Φ可以代表型材的直径，此时应该除以前面的壁厚。 例如：Φ25×3，表示直径为25mm，壁厚为3mm的型材。

对于无缝铁管或有色金属管道，应标注“外径×壁厚”。 例如：Φ107×4，其中Φ可以省略。

中国、ISO和台湾的一些铁管均采用壁厚规格来表示铁管的壁厚系列。 对于此类铁管，其表达式为管径×壁厚。 如：Φ60.5×3.8

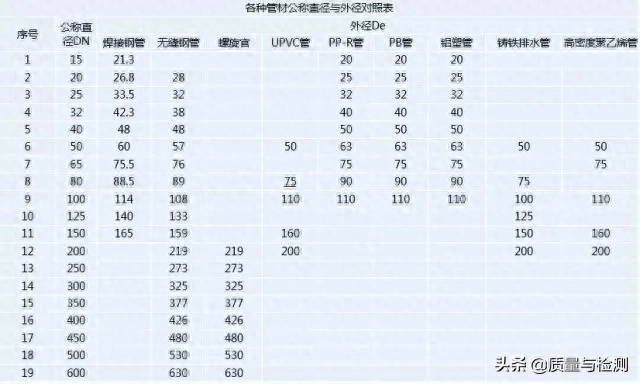

各型材公称外径及直径对照表

▼

DN、De、Dg、Φ的区别

DN 公称直径

外径

Dgdiametergong（汉语拼音“功”的声母）现在你就明白了，Dg是国货，有中国特色的国货已经不用了。

DN、De、Dg与Φ的关系：

De测量管道外壁半径

DN是De减去管壁长度一半得到的数

Dg通常没人用

Φ 表示普通圆的半径

内径应以mm为单位，外径的表示方法应满足下列要求：

建筑排水用硬质聚氯乙烯型材尺寸以de（公称直径）×e（公称壁厚）表示（GB5836.1-92），给水用聚丙烯（PP）型材尺寸以de×e表示e（公称直径×壁厚）塑料管道工程图纸上的标记。

公制尺寸

以DN表示，通常称为“公称规格”。 它不是管道的直径或管道的直径。 它是内径与管径的平均值，我们称之为平均外径。

例如：直径为63mm的塑料管的公制标记（mmdimensionsize）为DN50

ISO 公制尺寸（ISOmetricdimensionsize）

Da代表PVC管和ABS管的直径。

De代表PP管和PE管的直径。

例如：直径为63mm的塑料管的公制标记（mmdimensionsize）

Da63适用于PVC管和ABS管。

总结：De、DN、d、ф各自的表示范围：

De--PPR、PE管、聚丙烯管径

DN——聚乙烯（PVC）管、铸铁管、钢塑复合管、镀锌铁管的公称外径

d——混凝土管公称外径

ф--无缝铁管或有色金属管道应标注“外径×壁厚”
