转炉炼钢的废钢比计算，理论上到底能加多少废钢？

通王钢材网钢材资讯 2024-11-18 19:07:40 9

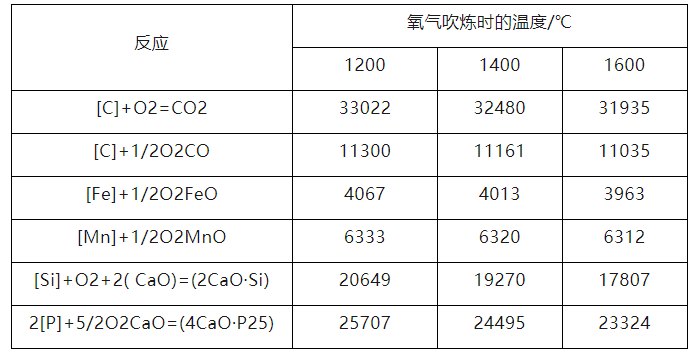

氧化1Kg元素熔池吸收的热量（KJ）

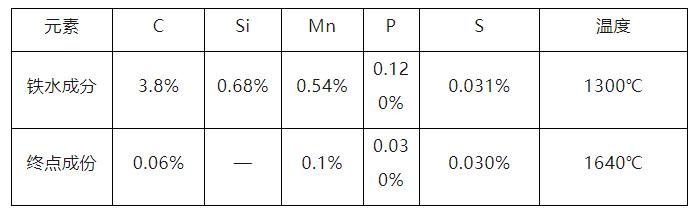

入炉铁水温度按1300℃考虑，现场铁水成份及所炼钢种成份如下表

用富余热量计算废钢的计入

1. 先算出在1300℃个元素氧化反应的发热量

碳氧化生成CO2，从表中可看出，1200℃碳氧化1Kg时熔池吸热量为33022KJ，1400℃时为32480KJ。1300℃与1200℃之热差x可由下式求出：

（1400-1200）：（33022-32480）=（1300-1200）：x

X=（100×542）÷200＝271KJ

所以1300℃碳氧化生成CO2 发热量为32751KJ/Kg

同样方法可计算出其他元素在1300℃，每氧化1Kg熔池吸收的热量。

C → CO 32751KJ

C → CO2 11231KJ

Fe → FeO 4040KJ

Mn → MnO 6327KJ

Si → SiO2 19937KJ

P → P2O5 25101KJ

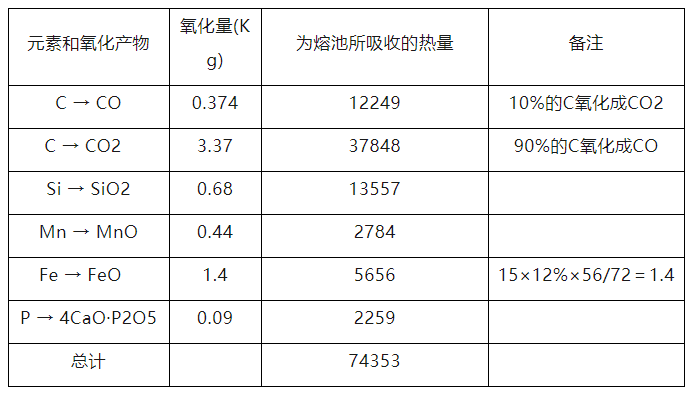

2. 炉气和喷溅的损失按10%算则熔池所吸收的热量为：74353×90%=66918KJ

3. 熔池从1300℃升温到1640℃所需热量为：（1640-1300）×0.837×90+（1640-1300）×1.247×15+150×1.13×10=33667KJ

其中，0.837、1.247、1.13分别为钢液、熔渣和炉气的比热；90、15、10分别为钢液、熔渣和炉气的重量（Kg）；150为假定炉气的平均温度为1450℃，则升温为1450-1300=150℃

4.富余热量为：66918-33667=33251KJ

废钢的加入量为：33251/( 0.7×（1500-25）+272+0.837×（1640-1500）)＝23.4Kg

其中，0.7、0.837为固体废钢和钢液的比热；1500为钢的熔点；272为钢的潜热。按现场装入50t铁水，则废钢的装入量为11.7t。

5. 由于生铁块和废钢冷却效应不同，根据各冷却对应值可进行搭配加入

废钢5t 生铁块 9.6t

废钢6t 生铁块 8t

若按纯生铁块装入则为16.7t。

来源：红钢炼钢设备平台

转载请注明出处：https://www.twgcw.com/gczx/99527.html

标签：
