为什么过共析钢的淬火加热温度不能超越Accm线? (为什么过共析钢淬火温度是Ac1不是Accm)

本文目录导航：

• 为什么过共析钢的淬火加热温度不能超越Accm线?
• 亚共析,共析,过共析钢的淬火加热温度如何确定?为什么

为什么过共析钢的淬火加热温度不能超越Accm线?

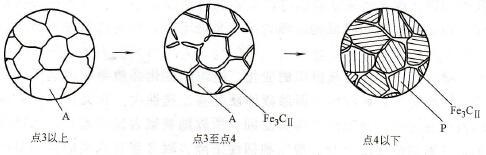

【答案】：过共析钢加热温度不能超越Accm线，要素如下：(1)假设超越此温度，碳化物将所有溶于奥氏体中，使奥氏体含碳量参与，降低钢的Ms和M点，淬火后剩余奥氏体的量会参与，从而降低钢的硬度和耐磨性;(2)淬火温渡过高，奥氏体晶粒粗化，且奥氏体的含碳量较高，淬火后易获取含有显微裂纹的粗片状马氏体，使钢的脆性增大;(3)高温加热淬火应力大、氧化脱碳重大，会增大钢件变形和开裂的偏差.

亚共析,共析,过共析钢的淬火加热温度如何确定?为什么

亚共析钢的淬火加热温度理论设定在Ac3温度之上30至70摄氏度。

这样做的目标是确保钢中一切先析出的铁素体都转化为奥氏体，从而在随后的冷却环节中构成所需的马氏体、下贝氏体和托氏体组织。

假设加热温渡过高，超越了Ac3，钢中的碳或者会少量脱析，造成奥氏体晶粒粗化，进而使淬火后的马氏体组织变得细小，从而降低淬火钢的硬度。

关于共析碳钢和过共析钢，淬火加热温度则设定在Ac1温度之上30至70摄氏度。

这是由于这些类型的钢在淬火前曾经经过了球化退火解决，加热到Ac1以上时，其组织曾经局部转化为奥氏体和细粒状渗碳体。

淬火时，奥氏体会转化为马氏体，而未溶的渗碳体会被保管上去。

只管这些渗碳体颗粒理论不会降低淬火钢的硬度，但在某些状况下，它们或者会优化钢的耐磨性。

值得留意的是，无论是亚共析钢还是共析、过共析钢，在淬火加热环节中，温度的选用都至关关键。

假设温度管理不当，或者会造成钢的功能降低，如硬度降低或晶粒细小等疑问。

因此，在实践操作中，选用适合的淬火加热温度关于确保取得高品质的淬火钢至关关键。

经过准确管理加热温度，可以有效防止上述疑问，从而取得功能优秀的淬火钢。
