如何成功淬火|在家独自操作时 (如何成功淬火金刚)

本文目录导航：

• 在家独自操作时，如何成功淬火
• 淬火加热温度如何决定?决定的重要依据是什么?

在家独自操作时，如何成功淬火

在家独自操作成功淬火，需审慎启动。

首先要预备好工具和资料，如适宜的金属工件、淬火介质（水、油等）、加热设施（如小型锻造炉、喷灯等）、耐热手套、护目镜等防护装备。

将金属工件用加热设施缓慢平均加热到适宜的淬火温度，不同金属材质所需温度不同，可查阅关系资料确定。

加热环节中要始终观察工件色彩变动辅佐判别温度。

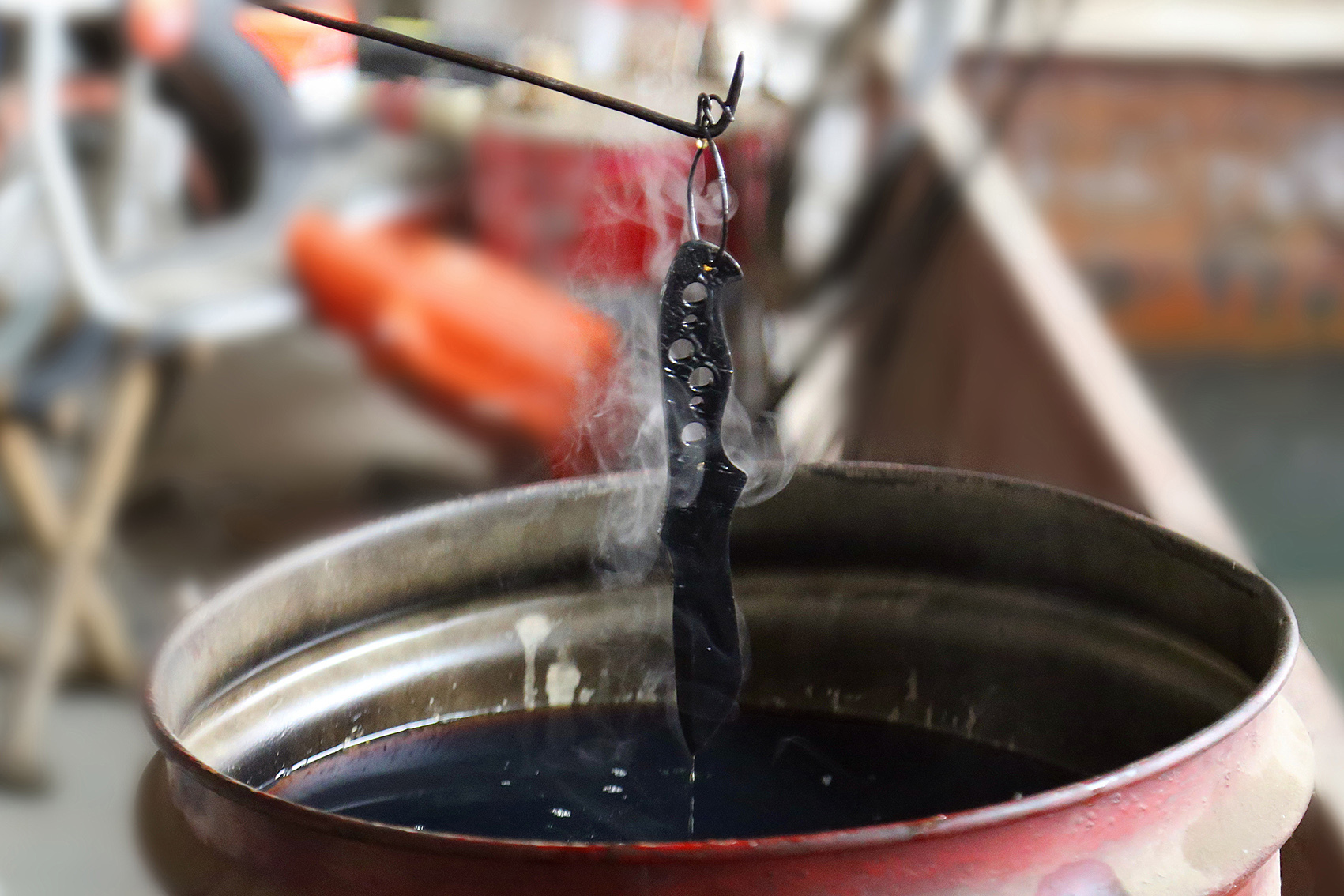

加热到规则温度后，迅速将工件取出，垂直且极速地放入预先预备好的淬火介质中。

比如形态便捷的碳钢工件可放入水中淬火，能取得较高硬度；合金钢等一些材质或者更适宜油淬，油淬冷却速度相对较慢，可缩小工件变形和开裂偏差。

在整个操作环节中，务必做好防护措施，防止高温烫伤、金属飞溅等风险。

因为在家操作条件有限，难以精准管理淬火工艺参数，关于对功能需要高、形态复杂的工件，不倡导自行淬火，最好交由专业厂家解决 。

淬火加热温度如何决定?决定的重要依据是什么?

以钢的相变临界点为依据，加热时要构成粗大、平均奥氏体晶粒，淬火后取得粗大马氏体组织。

碳素钢的淬火加热温度范畴。

淬火炉加热温度范畴由本图示出的淬火温度决定准则也实用于大少数合金钢，尤其低合金钢。

亚共析钢加热温度为Ac3温度以上30～50℃。

从图上看，高温下钢的形态处在单相奥氏体(A)区内，故称为齐全淬火。

如亚共析钢加热温度高于Ac1、低于Ac3温度，则高温下局部先共析铁素体未齐全转变成奥氏体，即为不齐全(或亚临界)淬火。

过共析钢淬火温度为Ac1温度以上30～50℃，这温度范畴处于奥氏体与渗碳体(A+C)双相区。

因此过共析钢的反常的淬火仍属不齐全淬火，淬火后获取马氏体基体上散布渗碳体的组织。

这-组织形态具备高硬度和高耐磨性。

关于过共析钢，若加热温渡过高，先共析渗碳体溶解过多，甚至齐全溶解，则奥氏体晶粒将出现长大，奥氏体碳含量也参与。

淬火后，粗大马氏体组织使钢件淬火态微区内应力参与，微裂纹增多，整机的变形和开裂偏差参与；因为奥氏体碳浓度高，马氏体点降低，残留奥氏体量参与，使工件的硬度和耐磨性降低。

实践消费中，加热温度的决定要依据详细状况加以调整。

如亚共析钢中碳含量为下限，当装炉量较多，欲参与整机淬硬层深度等时可决定温度下限；若工件形态复杂，变形需要严厉等要驳回温度下限。
