回火的工艺环节是怎么的呢?|请问热解决工艺中 (回火的工艺环境是什么)

本文目录导航：

• 请问热解决工艺中,回火的工艺环节是怎么的呢?
• 模具淬火工艺淬火工艺

请问热解决工艺中,回火的工艺环节是怎么的呢?

决定不同种类钢材作塑料模具，其化学成分和力学功能各不相反，因此制作工艺路途不同；雷同，不同类型塑料模具钢驳回的热解决工艺也是不同的。

本节重要引见塑料模具的制作工艺路途和热解决工艺的特点。

一、塑料模具的制作工艺路途1.低碳钢及低碳合金钢制模具，例如20，20Cr，20CrMnTi等钢的工艺路途为：下料→锻造模坯→退火→机械粗加工→冷挤压成形→再结晶退火→机械精加工→渗碳→淬火、回火→研磨抛光→装配。

2.高合金渗碳钢制模具，例如12CrNi3A，12CrNi4A钢的工艺路途为：下料→锻造模坯→正火并高温回火→机械粗加工→高温回火→精加工→渗碳→淬火、回火→研磨抛光→装配。

3.调质钢制模具，例如，45，40Cr等钢的工艺路途为：下料→锻造模坯→退火→机械粗加工→调质→机械精加工→修整、抛光→装配。

4.碳素工具钢及合金工具钢制模具，例如T7A～T10A，CrWMn，9SiCr等钢的工艺路途为：下料→锻成模坯→球化退火→机械粗加工→去应力退火→机械半精加工→机械精加工→淬火、回火→研磨抛光→装配。

5.预硬钢制模具，例如5NiSiCa，3Cr2Mo（P20）等钢。

关于间接经常使用棒料加工的，因供货形态已启动了预软化解决，可间接加工成形后抛光、装配。

关于要改锻成坯料后再加工成形的，其工艺路途为：下料→改锻→球化退火→刨或铣六面→预硬解决（34～42HRC）→机械粗加工→去应力退火→机械精加工→抛光→装配。

二、塑料模具的热解决特点（一）渗碳钢塑料模的热解决特点1.关于有高硬度、高耐磨性和高韧性需要的塑料模具，要决定渗碳钢来制作，并把渗碳、淬火和高温回火作为最终热解决。

2.对渗碳层的需要，普通渗碳层的厚度为0.8～1.5mm，当压抑含硬质填料的塑料时模具渗碳层厚度需要为1.3～1.5mm，压抑软性塑料时渗碳层厚度为0.8～1.2mm。

渗碳层的含碳量为0.7%～1.0%为佳。

若驳回碳、氮共渗，则耐磨性、耐腐蚀性、抗氧化、防粘性就更好。

3.渗碳温度普通在900～920℃，复杂型腔的小型模具可取840～860℃中温碳氮共渗。

渗碳保温期间为5～10h，详细应依据对渗层厚度的需要来决定。

渗碳工艺以驳回分级渗碳工艺为宜，即高温阶段（900～920℃）以极速将碳渗入整机表层为主；中温阶段（820～840℃）以参与渗碳层厚度为主，这样在渗碳层内建设平均正当的碳浓度梯度散布，便于间接淬火。

4.渗碳后的淬火工艺按钢种不同，渗碳后可区分驳回：从新加热淬火；分级渗碳后间接淬火（如合金渗碳钢）；中温碳氮共渗后间接淬火（如用工业纯铁或低碳钢冷挤压成形的小型精细模具）；渗碳后空冷淬火（如高合金渗碳钢制作的大、中型模具）。

（二）淬硬钢塑料模的热解决1.形态比拟复杂的模具，在粗加工以后即启动热解决，而后启动精加工，才干保障热解决时变形最小，关于精细模具，变形应小于0.05%。

2.塑料模型腔外表需要十分严厉，因此在淬火加热环节中要确保型腔外表不氧化、不脱碳、不腐蚀、不过热等。

应在包全气氛炉中或在严厉脱氧后的盐浴炉中加热，若驳回普通箱式电阻炉加热，应在模腔面上涂包全剂，同时要管理加热速度，冷却时应决定比拟紧张的冷却介质，管理冷却速度，以防止在淬火环节中发生变形、开裂而报废。

普通以热浴淬火为佳，也可驳回预冷淬火的模式。

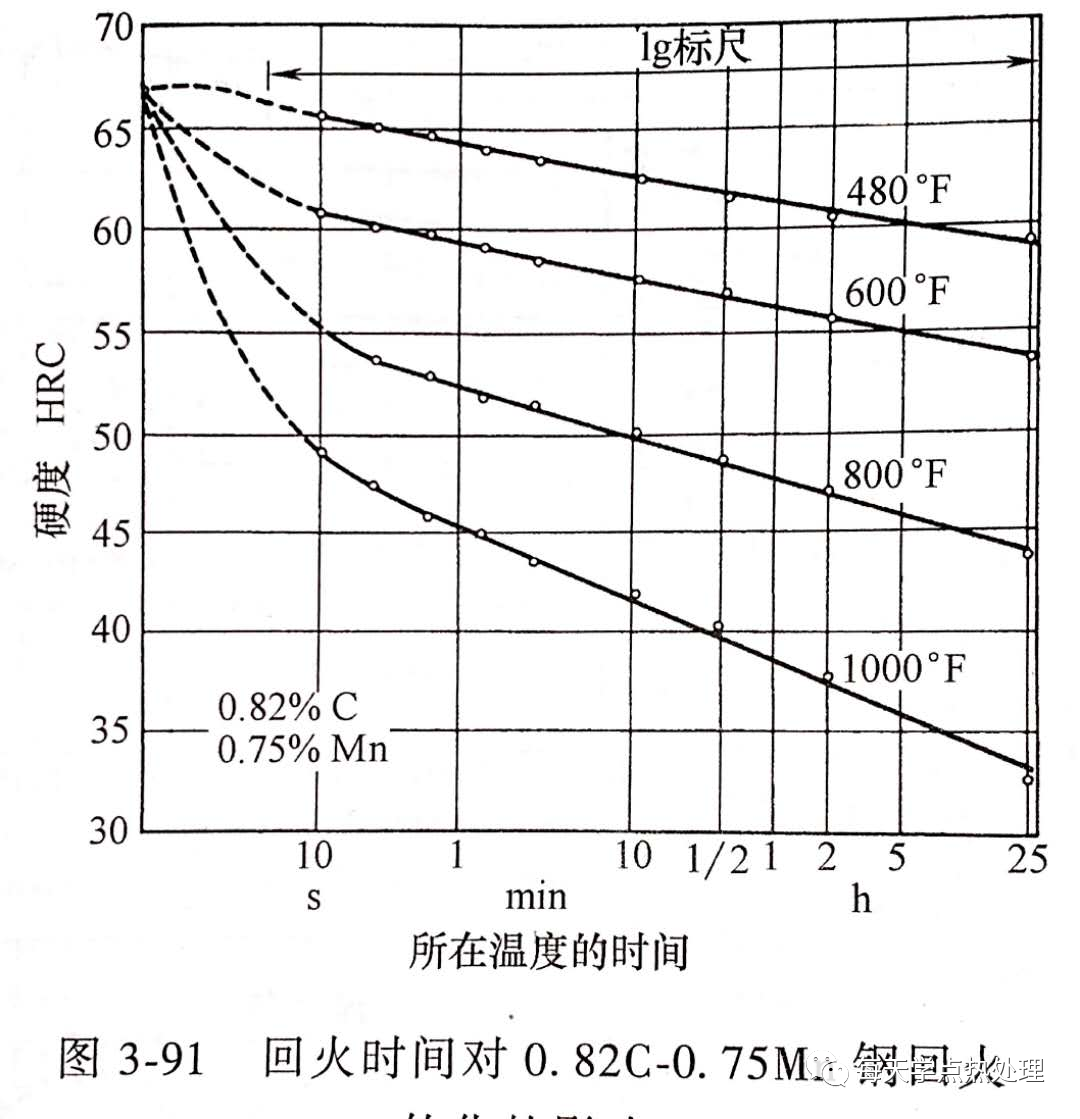

3.淬火后应及时回火，回火温度要高于模具的上班温度，回火期间应充沛，长短视模具资料和断面尺寸而定，但至少要在40～60min以上。

（三）预硬钢塑料模的热解决1.预硬钢是以预硬态供货的，普通不需热解决，但有时需启动改锻，改锻后的模坯必定启动热解决。

2.预硬钢的预先热解决理论驳回球化退火，目标是消弭锻造应力，取得平均的球状珠光体组织，降落硬度，提高塑性，改善模坯的切削加工功能或冷挤压成形功能。

3.预硬钢的预硬解决工艺便捷，少数驳回调质解决，调质后取得回火索氏体组织。

高温回火的温度范畴很宽能够满足模具的各种上班硬度需要。

因为这类钢淬透性良好，淬火时可驳回油冷、空冷或硝盐分级淬火。

表3-27为局部预硬钢的预硬解决工艺，供参考。

（四）时效软化钢塑料模的热解决1.时效软化钢的热解决工艺分两步基本工序。

首先启动固溶解决，即把钢加热到高温，使各种合金元素溶入奥氏体中，实现奥氏体后淬火取得马氏体组织。

第二步启动时效解决，应用时效强化到达最后需要的力学功能。

2.固溶解决加热普通在盐浴炉、箱式炉中启动，加热期间区分可取：1min/mm、2～2.5min/mm，淬火驳回油冷，淬透性好的钢种也可空冷。

假设锻造模坯时能准确管理终锻温度，锻造后可间接启动固溶淬火。

3.时效解决最好在真空炉中启动，若在箱式炉中启动，为防模腔外表氧化，炉内须通入包全气氛，或许用氧化铝粉、石墨粉、铸铁屑，在装箱包全条件下启动时效。

装箱包全加热要适当延伸保温期间，否则难以到达时效成果。

局部时效软化型塑料模具钢的热解决规范可参照表3-28。

表3-28 局部时效软化钢的热解决规范钢 号 固溶解决工艺 时效解决工艺 时效硬度HRC06Ni6CrMoVTiAl 800～850℃油冷 510～530℃×（6～8）h 43～48PMS 800～850℃空冷 510～530℃×（3～5）h 41～4325CrNi3MoAl 880℃水淬或空冷 520～540℃×（6～8）h 39～42SM2 900℃×2h油冷+700℃×2h 510℃×10h 39～40PCR 1050℃固溶空冷 460～480℃×4h 42～44三、塑料模的外表解决为了提高塑料模外表耐磨性和耐蚀性，常对其启动适当的外表解决。

1.塑料模镀铬是一种运行最多的外表解决方法，镀铬层在大气中具备剧烈的钝化才干，能短暂坚持金属光泽，在多种酸性介质中均不出现化学反响。

镀层硬度达1000HV，因此具备优异的耐磨性。

镀铬层还具备较高的耐热性，在空气中加热到500℃时其外观和硬度仍无显著变动。

2.渗氮具备解决温度低（普通为550～570℃），模具变形甚微和渗层硬度高（可达1000～1200HV）等好处，因此也十分适宜塑料模的外表解决。

含有铬、钼、铝、钒和钛等合金元素的钢种比碳钢有更好的渗氮功能，用作塑料模时启动渗氮解决可大大提高耐磨性。

适于塑料模的外表解决方法还有：氮碳共渗、化学镀镍、离子镀氮化钛、碳化钛或碳氮化钛，PVD、CVD法堆积硬质膜或超硬膜等。

模具淬火工艺淬火工艺

关于模具淬火工艺，淬火工艺这个很多人还不知道，当天来为大家解答以上的疑问，如今让咱们一同来看看吧！1、淬火工艺将金属工件加热到某一适当温度并坚持一段期间，随即浸入淬冷介质中极速冷却的金属热解决工艺。

2、淬火的目标就是为了使金属的组织所有或大部转变为马氏体，取得高硬度，而后在适当温度下回火，使工件具备预期的功能。

3、淬火时的极速冷却会使工件外部发生内应力，当其大到必定水平时工件便会出现歪曲变形甚至开裂。

4、为此必定决定适宜的冷却方法。

5、依据冷却方法，淬火工艺方法分为单液淬火、双介质淬火、马氏体分级淬火和贝氏体等温淬火4类。

本文到此分享终了，宿愿对大家有所协助。
