螺纹从基础到画法再到对照表格，一篇文章讲全了！

一、螺纹种类

二、螺纹的要素

其所称螺纹, 含有五个方面要素, 其一为牙型, 其二称公称直径, 其三是线数, 其四乃螺距（又或者是导程）, 其五为旋向。

1. 牙型

在那能过螺纹轴线的剖面区域当中, 螺纹的轮廓形状被称作牙型, 存在三角形牙型, 存在梯形牙型, 存在锯齿形牙型, 存在圆弧牙型, 还存在矩形牙型。

螺纹的牙型比较：

2. 直径

螺纹存在大径, 大径有 d、D 两种表示，螺纹还有中径, 中径用 d2、D2 表示, 螺纹亦有小径, 小径由 d1、D1 表示, 在对螺纹进行表示之际采用的是公称直径, 而公称直径乃是代表螺纹尺寸的那般直径。

普通螺纹的公称直径就是大径。

外螺纹（左） 内螺纹（右）

3. 线数

沿着以一种螺旋线所构成的螺纹, 被称作是单线螺纹, 顺着轴向以等距分布的两条或者两条以上的螺旋线所形成的螺纹, 被叫做多线螺纹。

单线螺纹（左） 双线螺纹（右）

4. 螺距和导程

螺距（p）是相邻两牙在中径线上对应两点间的轴向距离。

导程, 也就是ph, 它指的是, 在同一条螺旋线上, 相邻的两牙, 在中径线上, 对应两点间的, 轴向距离。

单线螺纹时，导程=螺距；多线螺纹时，导程=螺距×线数。

5. 旋向

进行顺时针旋转操作的时候, 旋入进去的那种螺纹, 被称作右旋螺纹 ；而对进行逆时针旋转操作时, 旋入进去的螺纹加以定义, 称其为左旋螺纹。

左旋螺纹右旋螺纹

三、螺纹的标记

（1）普通螺纹

使用最为广泛的是普通螺纹, 螺纹紧固件, 也就是螺栓、螺柱、螺钉以及螺母等诸如此类的零件, 其上的螺纹普遍都是普通螺纹。

存在普通螺纹, 它分别有粗牙普通螺纹以及细牙普通螺纹这两种类型。其中, 细牙普通螺纹常用于精密零件之上, 并且也用于薄壁零件之上。

于螺纹的标记里头, 细牙普通螺纹的螺距是一定要注出来的, 然而粗牙普通螺纹的螺距通常是不进行标注的。

普通螺纹的标记由五部分组成：

1） 特征代号

M（表示普通螺纹）

2）尺寸代号

尺寸代号, 呈现为公称直径乘以螺距的形式, 对于多线螺纹而言, 其导程以及螺距都必须予以注明, 然而, 对于单线粗牙普通螺纹来说, 螺距不用标注。

“M10”代表着, 公称直径是10mm的, 螺距为1.5mm的, 作为单线形式的，粗牙的, 普通螺纹。

“M10×1”, 它所表示的是, 公称直径是10mm的, 螺距为1mm的, 单线的, 细牙的, 普通螺纹。

3）普通螺纹的公差带代号

它是由公差等级, 也就是数字, 以及基本偏差, 具体来说外螺纹用小写字母、内螺纹用大写字母表示, 二者共同组成的, 比如5g6g、6g、6H、7H。

要是螺纹中径公差带跟顶径公差带代号不一样的时候, 就得分别进行标注, 比如说: M10 - 5g 6g。

若中径以及顶径公差带代号呈现相同状况时, 仅仅标注一个代号, 举例来说: M10×1-7H。

公差带代号为6g或6H（公称直径≥ 1.6mm）时不标注。

4）普通螺纹的旋合长度

有长、中、短三种，分别用代号L、N、S表示。

M10 - 5g6g - S 是那种螺纹, 是短旋合长度的螺纹；M10 - 7H - L 又是哪种螺纹, 是长旋合长度的螺纹。

当螺纹为中等旋合长度时，代号N不标注。

当特殊需要时，可注明旋合长度的数值。

M20×2-5g6g-40。

5）旋向代号

左旋时标注LH，右旋时不标注。

代表左旋螺纹的是M10-7H-L-LH, 而M10-7H-L则表示右旋螺纹。

（2）管螺纹

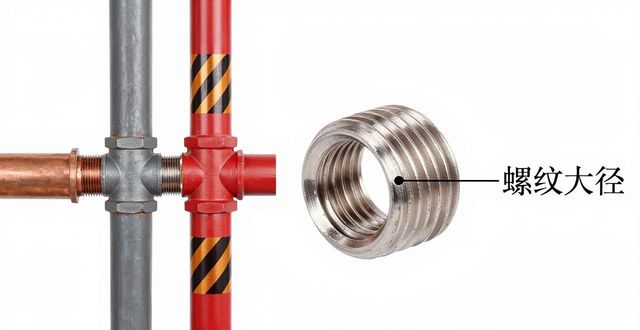

在管路（诸如水管、油管以及煤气管等等）的连接里面, 通常会用管螺纹, 管螺纹的标记是采用指引这种方式来进行标注的, 指引线所指的位置是螺纹的大径之处。

管螺纹的标记, 它是由于螺纹特征代号, 还有尺寸代号以及旋向一块儿组成的。尺寸代号可不是螺纹那儿大径的尺寸, 而是管子通径（英制）的尺寸大小。标记当中要是没有注写旋向的情况下, 那都是右旋的。

55°非密封管螺纹的标记示例：

G：非密封管螺纹的螺纹特征代号；

G3/4：尺寸代号为3/4的单线右旋圆柱内螺纹；

尺寸代号是3/4的单线右旋圆柱外螺纹, 存在G3/4A或者G3/4B两种情况, 标记里面的A与B乃是螺纹中径的公差等级。

G3/4LH里的LH代表左旋螺纹, G3/4A-LH中的LH同样表示左旋螺纹, 这二者所构成的螺纹副仅仅标注外螺纹的标记代号。

55°密封管螺纹的标记示例：

Rp3/4LH：尺寸代号为3/4的单线左旋圆柱内螺纹；

Rc3/4：尺寸代号为3/4的单线右旋圆锥内螺纹；

Rp/R13/4左旋螺纹, 以及Rc/R23/4, 内里带螺纹的部分跟外面有螺纹的部分相互旋拧, 从而形成螺纹副。

Rp：密封圆柱内螺纹的螺纹特征代号；

Rc：密封圆锥内螺纹的螺纹特征代号；

R1：与圆柱内螺纹相配合的圆锥外螺纹的特征代号；

R2：与圆锥内螺纹相配合的圆锥外螺纹的特征代号。

（3）梯形螺纹和锯齿形螺纹

常用于传递运动以及动力的丝杠之上的, 是梯形螺纹和锯齿形螺纹。梯形螺纹工作之际, 牙的两侧都受力, 然而锯齿形螺纹工作之时, 是单侧面受力。梯形螺纹和锯齿形螺纹的标记与普通螺纹类似。

梯形螺纹, 其标记示例为Tr40、乘7、LH、减7e, 这其中, Tr是螺纹特征代号, 公称直径为φ40, 是单线且螺距为7, 是左旋的, 中径公差带代号是7e, 是中等旋合长度。要注意, 只标注中径公差带代号, 旋合长度只有代号N和L这两种, 当中等旋合长度时, N省略不注。

当螺纹属于多线螺纹的范畴时, 其标记显示为 Tr40×14（P7）－7e。并且其中提及 “14” 的含义是导程, 而 “7” 所指的是螺距 , 此为双线螺纹。梯形螺纹的螺纹副呈现的表示形式是 Tr40×7－7H/7c , 与此同时 , 内螺纹的公差带处于前面 , 外螺纹的公差带处于后面 , 二者之间是通过 “/” 来进行分开的。

螺纹的种类存在着诸多, 其画法也有着不少, 新手朋友们有点儿混淆, 据此以一下对螺纹绘制方法做出一个总结。

1.外螺纹

依据国标规定, 螺纹的牙顶也就是大径, 以及螺纹的终止线, 要用粗实线去表示, 牙底即小径, 要用细实线来表示, 在平行于螺杆轴线的投影面的视图当中, 螺杆的倒角或者倒圆部分是也要画出来的；在垂直于螺纹轴线的投影面的视图里面, 表示牙底的细实线圆只需画大概3/4圆, 在这个时候螺纹的倒角规定是省略不画的, 就如同下面所展示的图那样。

2.内螺纹

下图呈现的是内螺纹的画法 此时若采用剖开表示 那么其中牙底也就是说大径部分要画成细实线 而牙顶即小径以及螺纹终止线则需画成粗实线 要是不采用剖开表示 牙底 牙顶和螺纹终止线全都要画成虚线。 于垂直于螺纹轴线进行视图绘制时 牙底依旧得画成大约为3/4圈的细实线 并且规定螺纹的倒角也要省略不画。

3、螺纹盲孔画法

绘制那种并非穿通的螺孔之际, 通常来讲, 需要把钻孔的那个深度, 以及螺纹部分的深度, 分别给画出来, 就如同下面图（a）所展示的情况那样。要是有表示螺纹收尾的需求之时, 螺纹尾部的牙底采用与轴线形成30°的细实线去表示, 就像下面图（b）呈现出来的样子。下面图（c）将螺纹孔里相贯线的画法给表示出来。

4、内、外螺纹连接的画法

用图呈现的是, 装配于一起的内、外螺纹连接有关的画法, 国标作出规定, 于剖视图里显示螺纹连接之际, 其旋合的部分要依照外螺纹的画法来表示, 而非旋合的部分依旧按照各自原有的画法来表示。

5、非标准螺纹的画法

绘制并非标准牙型的螺纹之际, 要将螺纹牙型给画出来, 并且把所需的尺寸以及有关要求进行标注, 于下图呈现。

注意事项

各种螺纹的画法是相同的, 然而, 为了便于区别开来, 还必须在图形之上进行标注, 以此表现出不同之处。
