钢材的σ-n曲线怎么看？疲劳强度核心指标解析

金属材料的选择, 在机械制造里, 于航空航天领域, 在汽车工程甚至平日里日常用品的设计之中, 始终是围绕着一个核心问题的, 这个问题就是, 材料在服役环境这个条件下, 能不能安全可靠地去工作。而回答这个问题的关键之处, 就在于要准确地理解, 并且评估金属的力学性能。力学性能, 它指的是金属当在外加载荷进行作用的时候, 所表现出来的那种变形与断裂行为。其中, 强度、塑性、韧性、硬度, 这四项是最基础的, 同时也是最重要的。它们从不同的维度, 去刻画了金属的承载能力, 共同构成了工程选材跟结构设计的科学依据。 一、强度：抵抗变形与断裂的核心基石

强度意味着金属材料于静载荷作用这个基础条件之下, 具备抵抗塑性变形以及抗断裂的那种能力, 它属于所有力学性能里面最为基础且最为核心的一项指标。工程之中一般会借助标准拉伸试验来获取应力 - 应变曲线, 进而从该曲线里提取出关键强度参数。

那个被称作屈服强度的（σₛ或者Rp₀.₂）是工程方面进行设计时的“安全红线”, 当材料所承受的应力比屈服强度还要低的时候，其变形属于弹性的, 卸载之后材料能够完全恢复到原来的状态, 一旦应力超越了屈服强度, 材料就开始出现不可逆的永久变形, 也就是塑性变形, 对于像低碳钢这类有着明显屈服平台的材料, 屈服点清晰得能够辨认出来；然而对于高强度钢、铝合金等不存在明显屈服现象的材料, 在工程上把产生0.2%残余变形时的应力规定为条件屈服强度, 记做Rp₀.₂。零件的许用工作应力由屈服强度直接决定, 它是结构强度计算的首要依据。比如说, Q235 碳素钢的屈服强度约是 235 MPa, 这表明在正常服役状况下, 其工作应力得控制在该数值以下且要留有安全余量。

抗拉强度, 也就是σᵦ或者Rm, 它代表着材料在拉伸断裂以前能够承受的最大应力, 这个应力对应着应力 - 应变曲线的最高点。它反映出材料的极限承载能力, 是评估材料抗断裂风险的重要参数。低碳钢的抗拉强度一般在400–550 MPa之间, 而高强度合金钢能够突破1000 MPa。需要留意的是, 抗拉强度同屈服强度的比值, 也就是屈强比, 具备重要的工程意义: 屈强比越低, 材料从屈服直至断裂的安全裕度就越大, 当结构出现超载情况时就越不容易在瞬间发生断裂；屈强比越高, 材料的利用率也就越高, 然而脆性断裂的风险也会随之升高。

此外, 比例极限描绘了材料线弹性行为的边界, 弹性极限同样描述了材料线弹性行为的边界, 弹性模量通过（E）来表示则表征材料抵抗弹性变形的刚度。这些参数凑在一起共同构成了完整的强度评价体系, 该体系指导着从桥梁主梁到精密弹簧的各类工程设计。

二、塑性：断裂前的变形能力与安全缓冲

金属材料具备一种能力, 即在断裂之前能够发生永久变形且不会遭到破坏, 这种能力称作塑性。要是说强度对“材料承受力的大小”予以了回答, 那么塑性则针对“材料断裂之前能够产生多少变形”做出了回应。良好的塑性, 它既是金属具备可加工性的前提条件, 同时也是结构安全性的重要保障。

衡量塑性有着居于核心位置很关键的两个指标, 这两个指标全部都是通过拉伸试验进行测量得到的 , 断后伸长率 , 也就是叫 δ 或者 A 的这个 , 它属于那种试样被拉断之后标距段的伸长量跟原始标距长度的百分比 , 它的计算公式是 δ = (L₁-L₀)/L₀ × 100% , 伸长率越大 , 就表明材料拉伸变形能力越强大 , 需要留意的是 , 伸长率数值跟试样尺寸存在关联 , 短试样 , 也就是标距是直径 5 倍的那种 , 它的 δ₅通常会大于长试样的 δ₁₀ , 进行对比的时候需要统一标准。

试样拉断之后, 颈缩处横截面积的缩减量同原始截面积的百分比, 就是断面收缩率, 它用ψ或者Z来表示, 也就是ψ等于, (A₀减去A₁)除以A₀再乘以100%。断面收缩率能够更有效地反映材料局部大变形的能力, 因为受试样尺寸影响很小, 是评价塑性更具本质性的指标。低碳钢的断面收缩率可以达到60%以上, 从而展现出优异的塑性变形能力。

工程价值所涉及的塑性呈现于两个层面, 其一为工艺层面, 具备良好塑性的金属, 能够借助冲压、锻造、轧制、挤压等各类塑性成形工艺, 制造出具有复杂形状的零件, 这是金属相较于陶瓷、玻璃等脆性材料的核心优势所在；其二是安全层面, 塑性材料在出现过载状况时, 会先行产生明显的塑性变形, 进而释放应力集中现象, 以此延缓断裂进程, 从而给予人们直观的失效预警；然而脆性材料常常会在毫无明显征兆的情形下突然发生断裂, 其危险性极大。所以如此, 绝大多数量的承力结构均要求材料拥有一定的塑性储备句号。

三、韧性：吸收能量与抗冲击断裂的能力

韧性所描述的, 是材料于塑性变形以及断裂过程之中吸纳能量的那种能力, 它属于强度与塑性的一种综合呈现。简单来讲, 强度高进而能确保“不容易被拉断”这件事, 塑性好则能够保证“可以被拉得很长”这一特性, 然而韧性良好的话那就意味着“断裂之时得耗费大量的能量”。对于承受冲击以及振动载荷的那些零件而言, 韧性是极其关键重要的。

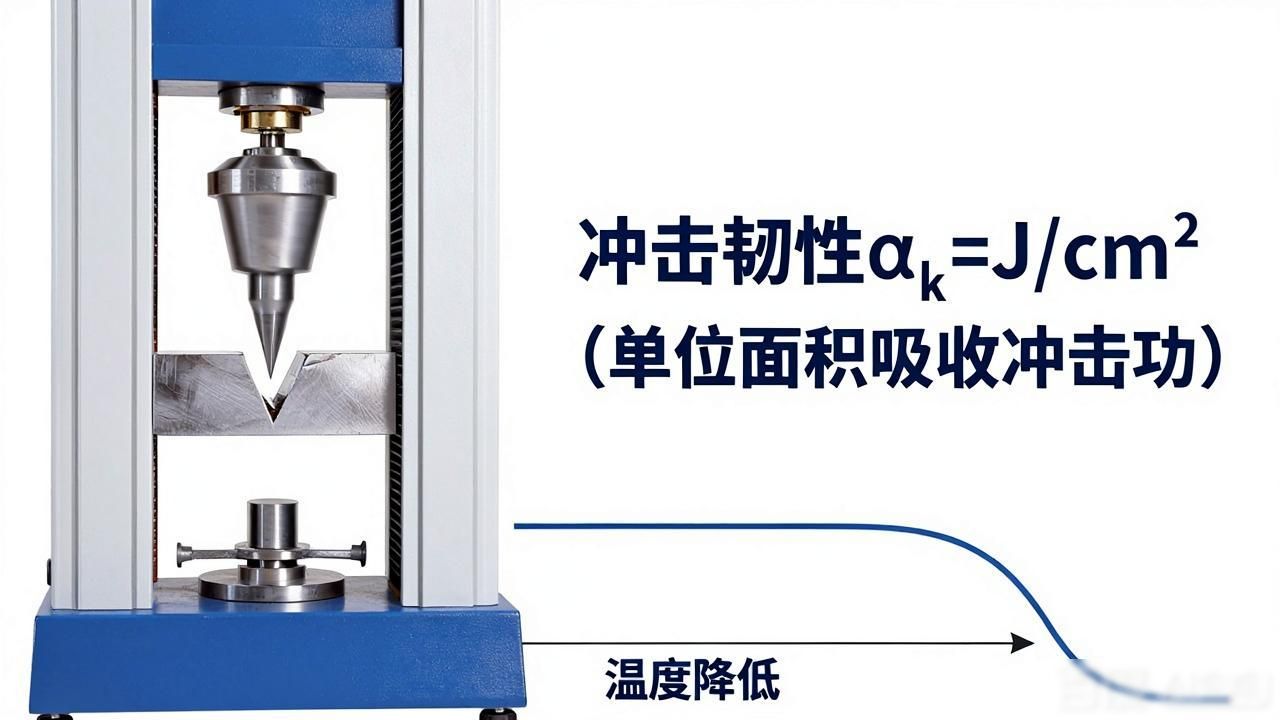

经夏比冲击试验测得的冲击韧性（αₖ）, 是最为经典的韧性指标, 把带有 V 型或 U 型缺口的标准试样放置于冲击试验机上, 利用摆锤一次性冲断试样, 当中试样单位截面积所吸收的冲击功就是冲击韧性值, 其单位是 J/cm², 并且冲击韧性对材料的内部缺陷、温度改变以及加载速率特别敏感, 好多金属材料存有韧脆转变现象, 即在某一温度范围里, 伴随温度降低, 冲击韧性迅速下降, 材料由韧性状态转变为脆性状态。这同样是致使寒冷地区的钢结构, 以及低温压力容器, 一定要严格去考核低温冲击性能的缘由所在。

断裂韧性, 也就是KIC, 它属于在断裂力学框架范围之内的一种具现代特性的韧性指标, 其针对的是含有裂纹的构件存在的低应力脆断方面的问题。传统的强度理论有着这样的假设, 认为材料是连续的且不存在缺陷, 然而实际当中的金属里面难以避免地会存在夹杂、气孔以及微裂纹等天然存在的缺陷。断裂力学有相关举动去引入应力强度因子K用来对裂纹尖端的应力场强度进行描述, 当K达到临界值KIC的时候, 裂纹就会出现失稳扩展的情况进而引发断裂。把句子改写为: KIC属于材料的固有属性, 其单位是MPa・m^½, 它针对“含有何种尺寸裂纹的材料在多大的力作用下会出现脆断”这个工程关键问题进行定量回答。高强度钢的断裂韧性一般较低, 更易于发生低应力脆断, 所以在航空航天等高端专业领域当中, 断裂韧性已然成为和屈服强度同样重要的设计指标。

四、硬度：表面抗局部变形的综合量度

对金属材料软硬程度进行衡量的指标是硬度, 它能体现材料表面局部区域抵抗压入所引发塑性变形的能力。和前三项性能不一样, 硬度测试属于无损或者微损检测, 操作起来简便, 试样制备也简单, 所以是生产现场质量控制当中最常被使用的检测手段。有三种常用的硬度测试方法, 它们各自的原理不一样, 适用场景也各不相同。

布氏硬度（HBW）, 是用硬质合金球当作压头, 以规定的试验力往试样表面进行压入, 保载之后测量压痕直径, 再借助公式算出硬度值。布氏硬度展现出的压痕面积大, 这个特性能够反映材料在多个晶粒范畴内的平均性能, 使得其数据的代表性很强, 所以它特别适用于铸铁、有色金属、退火正火钢材等晶粒较为粗大的材料。然而, 因其压痕比较大，故而不适用于测试薄件、小件以及成品零件, 它的测量上限大概是650 HBW。

拿洛氏硬度（HR）来说, 它是依据压头的残余压入深度去计算硬度值的情况采用初试验力加上主试验力这样的两级加载方式, 进而有效消除了表面不平度所造成的影响。然后依据压头和试验力的不同组合, 洛氏硬度被划分成好多标尺。其中HRC, 它采用金刚石圆锥压头以及150 kgf总力, 专门用来测试淬火钢、工具钢这类硬材料。HRB呢, 采用硬质合金球和100 kgf总力, 比较适合软钢、有色金属。而HRA采用60 kgf试验力, 能够测试硬质合金等极硬材料。洛氏硬度测试, 其速度是快的, 其压痕是小的, 其能够直接读数, 它是大批量生产质检的首选方法。

需要测量压痕对角线长度来计算硬度的维氏硬度（HV）, 使用的是顶角为 136° 的金刚石正四棱锥压头, 其最大优势是试验力能够在较大范围内进行调节, 这个范围是从几克力到百公斤力, 并且硬度值和试验力大小没有关联, 不同载荷下的数据具备可比性, 它不但能够对极薄的表面硬化层、镀层展开测试, 还可以对大块材料进行测试, 在三者之中精度是最高的, 是实验室科研以及仲裁检测所采用的标准方法, 显微维氏硬度还能够用来测量单个晶粒、第二相粒子的硬度, 以此揭示材料微观组织与性能之间的关系。

应该提及的是, 硬度跟强度之间有着近似的换算联系。就碳钢而言, 布氏硬度数值与抗拉强度大体上符合 σᵦ ≈ 3.5×HBW 这样的经验公式, 所以在生产现场常常借助快速测硬度来估量强度水准。

五、四大性能的内在关联与选材平衡

强度, 塑性, 韧性, 硬度, 相互之间可不是各自孤立的那种状态, 而是有着极为 profound 的内在联系。一般情况下, 要是提高强度, 常常就会伴随着塑性与韧性的降低哟 —— 借助冷加工强化、淬火、合金化此类手段去提升硬度以及强度之际, 材料会慢慢朝着脆化的方向演变。高强度钢的硬度很高, 能够承载的能力非常强, 然而塑性却差, 对于裂纹缺陷相当敏感, 断裂韧性也是很低的；低碳钢的塑性和韧性表现得极为优异, 可是强度却有一定限度。

工程选材的本质, 是在几大性能间找平衡点, 压力容器因要用足够屈服强度承受内压, 所以得保证良好塑性与韧性防止脆断, 汽车冲压板材因需高塑性适应复杂成形, 故而要有一定强度满足车身刚度, 切削刀具鉴于高硬度高耐磨性是首要目标, 因此要兼顾足够韧性避免崩刃。

对于每一位机械工程师以及材料工程师而言, 理解四大性能的物理本质, 掌握其测试方法以及工程含义算作基本功, 单单读懂金属力学性能的“语言”, 才能够于纷繁复杂的材料世界之中做出科学且合理的选择, 促使每一个零件皆在安全与效率的最佳平衡点上服役。
