铝合金热模锻件余量留多少合适？如何避免成本飙升？

铝合金热模锻件设计时, 采购人员与工程师常常会把余量留得很大, 他们觉得这样做会更保险, 然而却让机加工量增大, 促使成本急剧飙升, 甚至有粗晶以及流线切断等问题出现。余量并非越大就越好, 关键在于要与工艺和设备能力相匹配。

【Q1：铝合金热模锻件余量留多少才算常规合理？】

往常单边余量被控制于零点几个毫米直至2毫米的范围当中, 具体的状况得视锻件投影面积以及形状复杂度而成, 当是小件且形状呈现规整态势的时候, 单边0.5毫米的模样便足矣, 中等尺寸的部件大多处在1毫米的水准上下, 大型的或者具备复杂筋板结构的, 单边能够达到1.5至2毫米。

多数的锻造厂会依照这样的范围去进行推荐, 不过这是需要跟模具精度以及锻压设备的状态相结合的。要是余量超出了2毫米, 那么后续的切削量就会显著地增加, 这不但会造成材料的浪费, 并且还或许因为表层的变形层被车床给车掉而将内部的缺陷暴露出来。建议在图纸的阶段跟锻件厂进行沟通, 去确认它们实际的控制能力, 以此来避免盲目地增加余量。

【Q2：铝合金热模锻件余量设计受哪些因素影响？】

模具公差、设备吨位、锻件尺寸偏差以及氧化皮深度, 这些因素对余量有着主要影响。存在模具磨损情况时, 导致型腔变大, 因而, 对于新模而言其余量可偏向于下限, 而旧模的话则需要把余量偏重设置在上限。当设备刚度不足时, 欠压量会出现增加的情况, 这种时候余量就得留得大一些。

大多数情形之下, 铝合金氧化皮惯常是比较薄的, 零点几毫米级别往往也就是在多数状况当中能够覆盖的。此外, 锻件分模面所处位置以及拔模角度同样是会对实际余量起到影响作用的, 斜面上所要计算的余量那是得按照法向去计算, 可不是垂直方向那样计算的。在进行设计这个事情的时候, 是需要把这些因素全面来综合考虑一番的, 可不是简简单单地去套用钢材锻件的余量标准就可以了事的。

【Q3：铝合金热模锻件余量留小了会有什么后果？】

余量过小, 有可能直接致使锻件尺寸不符合要求, 在进行机加工的时候, 会出现黑皮, 或者局部缺肉的情况, 进而导致成为废品。还有更隐蔽的问题, 要是余量正好覆盖表面缺陷, 然而深度却不够, 那么在热处理之后, 就可能会暴露细小裂纹, 或者折叠。

铝合金材料具有较大粘性, 在模锻的时候, 其表面容易出现轻微拉伤情况, 这些存在缺陷的层, 一般有零点几毫米的深度, 余量必须能够将其覆盖。另外, 模具出现磨损后, 锻件尺寸会超出公差范围, 如果初始余量过小, 在后期模具的使用寿命也会变短。多数工厂都给出建议, 宁愿余量稍微大一些, 也不要比下限低，不过也不要超过常规设定的上限。

【Q4：铝合金热模锻件余量如何按尺寸分段确定？】

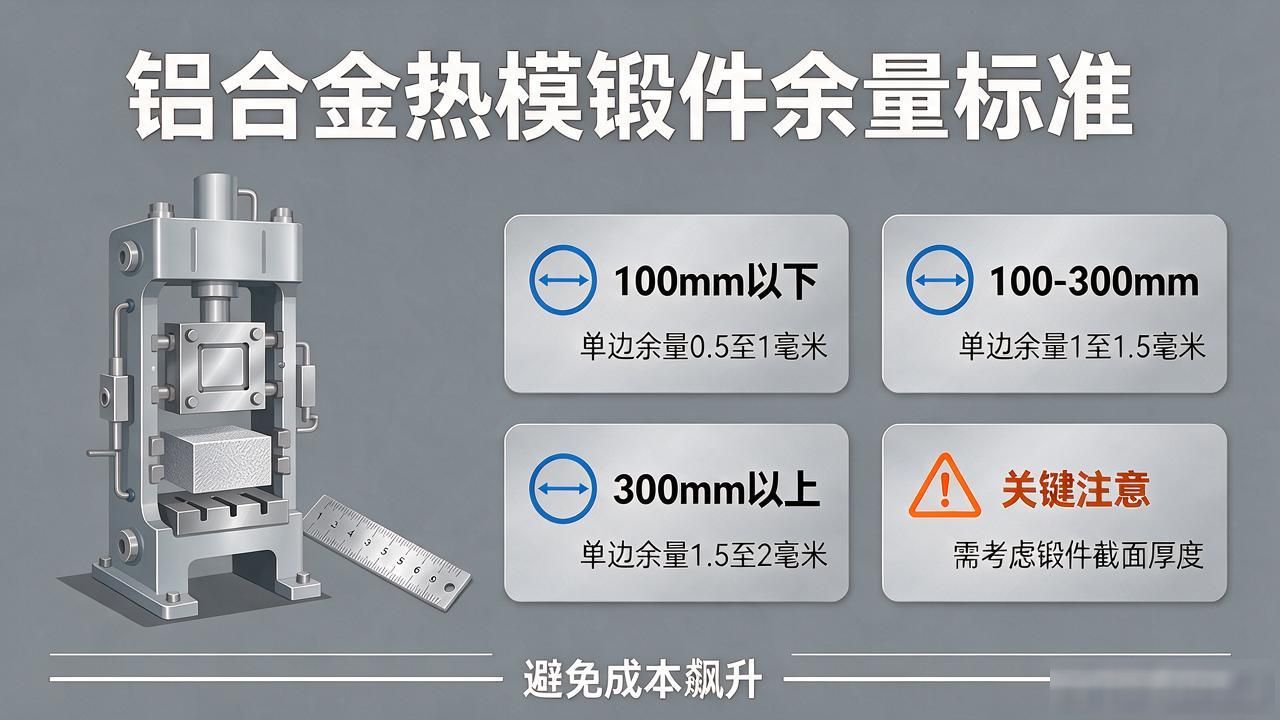

需要按照锻件较大外形尺寸进行分段, 外形尺寸在100毫米以下时, 单边余量大多取0.5至1毫米, 100到300毫米时, 取1至1.5毫米, 300毫米以上时, 取1.5至2毫米。不过这只是推荐值, 实际情况还得看截面厚度。

厚截面的地方, 氧化以及偏析的风险是比较低的, 余量能够取下限；薄筋或者高肋的地方, 充填的难度很大, 余量需要偏向上限, 不然在机加工的时候, 很容易露出锻造不足的区域。孔径的余量需要进行特殊处理, 盲孔一般是不留余量的, 通孔能够留大概1毫米以便后面进行扩孔。比较好用数值模拟软件来辅助确认, 不过多数中小企业依靠经验值就行。

【Q5：铝合金热模锻件余量设计有没有行业常用经验公式？】

行业当中所常用的经验公式是, 单边余量等于0.2倍的锻件较大厚度, 紧接着再加0.3毫米, 然而此公式仅仅只适用于中等复杂度的实心件。对于薄壁件或者是带深筋的锻件来说公式偏差较大, 需要加以修正。

还有一条经验是, 余量需要比模具错移量以及欠压量的总和还要大, 一般错移量是控制在0.3毫米以内的, 欠压量是控制在0.5毫米以内的, 因而余量下限是0.8毫米在多数情形下是安全的。建议在设计的时候先依据公式进行粗算, 接着结合本厂设备精度去调整, 不要照抄其他厂的标准, 有条件的可做少量试模, 测量实际尺寸波动范围, 然后再去优化余量值。

【Q6：铝合金热模锻件余量优化能带来什么实际收益？】

铝合金材料单价高, 优化余量可显著削减材料成本, 单独一件省下0.5毫米余量, 批量生产时能节省可观成本。另外, 机加工时间会因此得以缩减, 刀具磨损也继而减少, 使得整体加工成本降低。

余量合理的话, 是能够改善锻件内部流线的, 这是由于切削量小, 使得锻造流线得以保持完整, 进而产品疲劳性能更佳。另外, 模具寿命也会被延长, 原因在于余量小意味着锻造压力分布更为均匀, 模具局部过载得以减少。多数企业进行余量优化之后, 综合成本能够降低一成左右, 不过需要平衡模具修模频率, 建议从常用件着手积累数据, 逐步形成内部标准。

【补充总结】, 余量设计得依据具体件形跟设备能力, 可别走向极端。要跟锻件厂预先沟通实测的数据, 这比闭门搞设计更具成效。先进行小批量试模验证, 之后再确定批量方案, 这是控制风险的不错办法, 本文由广东鑫平富整理分享。欢迎在评论区交流你的经验, #铝合金热模锻 #广东鑫平富。
