薄薄几毫米胶层能扛千吨？粘钢胶的钢材力学性能揭秘

毫米胶层扛千吨荷载！揭秘粘钢胶的建筑加固黑科技

几毫米厚的薄薄一层胶体, 将钢板紧紧贴于混凝土梁、柱的表面, 如此一来, 便能使老旧构件的承载力成倍提高, 从而扛起千吨级的荷载。这便是建筑加固圈的硬核黑科技, 也就是粘钢加固, 其核心正是改性环氧粘钢胶。

一、薄薄几毫米，凭什么扛千吨？

规范要求, 粘钢胶的胶层厚度要控制在1至3毫米之间, 最大不能超过5毫米, 虽说看着十分薄, 然而其力学实力却极为强大。粘钢胶属于A/B双组分改性环氧树脂结构胶, 其中A组分为环氧树脂基体, B组分为胺类固化剂, 二者混合之后会发生交联反应, 进而形成高强度三维网状固化胶体。它并非单纯地“粘住”, 而是依靠三重力量将钢板与混凝土锁死:

咬合一: 机械锚栓的胶液往混凝土地表之下的五十至二百微米的细微孔隙之中渗透进去, 待其固化之后就好像是数不清的微型铆钉, 稳固地嵌入到基材的内部。结合二: 胶体内呈现出的硅烷偶联剂, 分别跟钢材、混凝土产生共价键, 达成分子程度的结合。传递三: 胶体的弹性模量做层次梯度的匹配, 将混凝土的荷载顺畅地传递去往高强度的钢板那里, 使得钢板同原本的混凝土一同承受负荷, 由混凝土抗压, 钢板抗拉, 整体构成全新的复合受力体系。

具备硬核性能的数据, 其中涉及 A 级粘钢胶, 其遵循国标 GB50728‑2011, 与 zjj.linzhi...相关。

深入去领会, 并非是胶水强硬得毫无敌手, 而是胶水能够把钢板以及混凝土焊接成为一个完整的体系, 千吨级别的荷载主要借助钢板来予以负担, 毫米厚度的胶层承担着高效传递力量的重任, 这便是其自身所蕴含的核心逻辑所在。

二、这项黑科技，解决哪些工程难题

传统加固方式中, 存在这样的情况, 若加大混凝土截面, 就会挤占层高, 若焊接钢结构, 动火作业风险极大, 且还会产生焊接应力损伤基材, 粘钢加固具有优势。

其几乎不会使构件体积增加, 钢板通常为2至6毫米, 再加上1至3毫米的胶层, 从而使得整体厚度增加幅度极小, 这使其成为地下室、厂房、商场中那些层高受限项目的首选。它不存在明火施工的情况, 在医院、食品车间、文物建筑以及不能动火的场景中均能够使用。使用工期短, 在25℃的环境下24小时便可初步固化, 7天即可达到完整的受力强度, 相较于加大截面的工期而言缩短了一半以上, 进而减少了停业停产所造成的损失。它具有良好的延性, 抗震能力强, 钢板存在屈服变形预警, 在地震反复荷载作用下, 效果优于碳纤维类加固, 所以在桥梁、厂房大梁项目中经常被选用。

适用场景有, 厂房梁柱进行补强, 老旧楼房开展改造, 桥梁梁板实施加固, 楼板承载力予以提升, 车库柱进行加固等, 混凝土基材强度需要大于或等于C15的情况下才能够直接进行施工, 疏松的混凝土要先对基面进行修复。

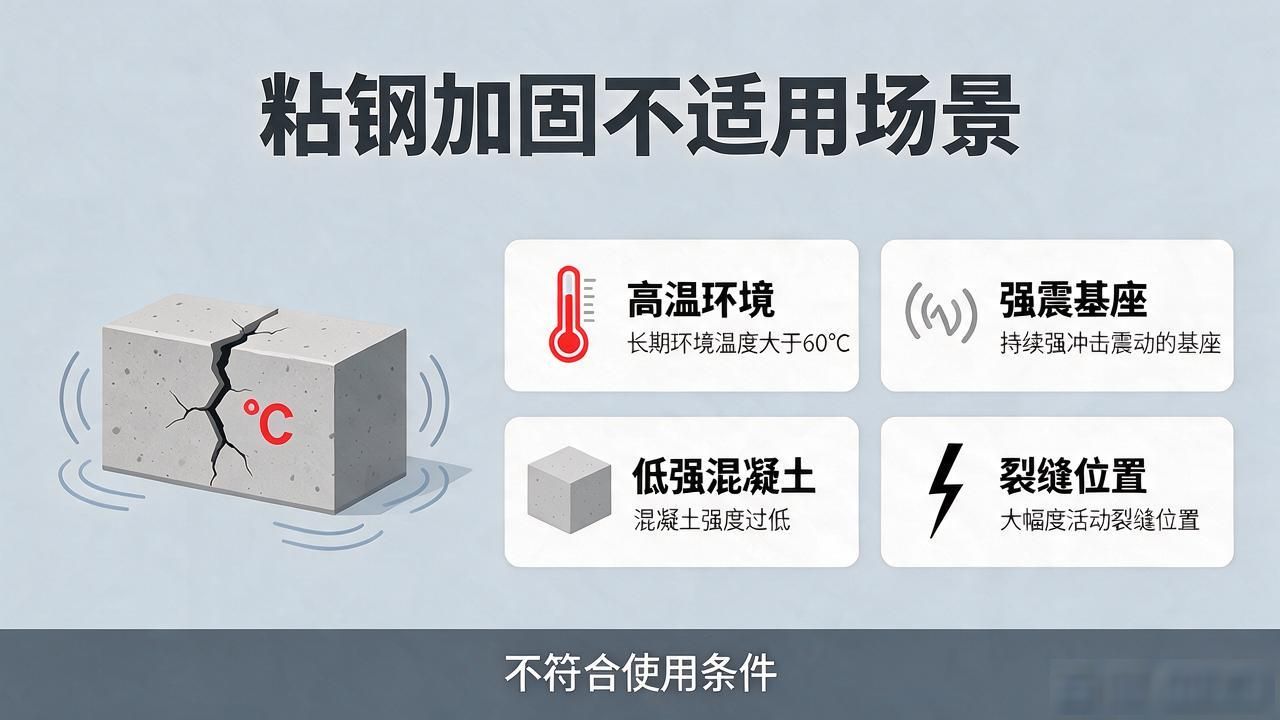

粘钢加固不适用, 长期环境温度大于60℃的情况, 持续强冲击震动的基座情况, 混凝土强度过低的情况, 大幅度活动裂缝位置, 这些都不符合其使用条件, 不适合运用粘钢加固。

三、看着简单，施工差一步就会翻车

毫米胶层具备较大威力, 然而施工质量对生死起着直接决定作用, 众多需要加固的情况出现失效, 并非是胶本身存在问题, 而是施工环节没有做到位, 完整标准流程为:

进行基面处理时, 要对混凝土实施打磨操作，将浮浆油污去除从而使新鲜骨料得以露出；针对钢板需进行打磨除锈以及脱脂处理, 这一步骤极为关键, 因为倘若基面不干净, 即便使用再好的胶也会出现脱粘情况。配胶环节, 要严格依据产品重量配比来进行, 坚决禁止凭借肉眼进行估算, 配好之后必须在可操作时间内用完。涂胶时, 钢板与混凝土都要双面涂胶, 涂胶操作需中间厚边缘薄, 以此来控制胶层在1至3毫米的范围。粘贴时进行加压操作, 采用螺栓或者夹具来加压, 从中间朝着两边挤压, 做到胶体四周均匀溢出, 进而排出气泡, 确保粘结面积大于等于95%。固化养护方面, 在固化这般期间, 处于禁止震动扰动的状态；当完全固化之后, 要去做钢板防腐防锈的处理。检测验收阶段, 用小锤敲击来检查空鼓, 并且空鼓面积是不能够超标。

重点要提醒的是, 胶层并非越厚就越好, 一旦超过5mm, 胶体内部就特别容易产生气泡, 而且内应力会变大, 强度反而会下降, 若是太薄的话, 胶层又填不满基面缺陷, 传力就会失效。

四、耐久性：加固之后能用多少年？

达到合格标准的 A 级粘钢胶, 历经湿热老化测试, 经历冻融老化测试, 通过盐雾老化测试, 模拟长达 50 年的服役环境, 其强度保留率仍然大于 90%。在海边以及化工厂房等存在腐蚀环境的项目之中, 同样拥有十几年的工程实例。不过存在两个前提条件。

建筑承重加固必须得用国标A级加固专用粘钢胶, 普通家装玻璃胶、结构胶绝对不可以用于此加固, 钢板一定要妥善做好防腐防锈处理, 要是钢板锈蚀膨胀, 就会直接破坏整个加固体系的。

五、总结

毫米厚的胶层能够承受起千吨重量, 其本质并非是胶水独自去应对巨大荷载, 而是具备改性环氧成分的粘钢胶在其中充当着 “力的纽带”, 它使得高强钢板与旧混凝土联合成为一体, 进而协同开展工作。这一项堪称黑科技的成果, 凭借着薄薄的一层胶体, 达成让老建筑提升承载能力的目的, 减少拆除以及改动, 大幅度地节省改造所需的投资。然而它对于材料的等级、基面的处理、胶层的厚度以及加压固化方面都有着十分严苛的要求, 只有材料达到标准并且按照规范进行施工, 才能够真正发挥出加固的强大威力。
