不同年代《混规》对钢筋保护层厚度要求及检测方法

日常生活中，钢筋混凝土建筑随处可见，它们都有一个重要的“神经系统”——钢筋。 如果这根钢筋没有得到适当的保护，就像我们的骨头失去了胸肌和皮肤一样，变得脆弱，容易摔倒。 因此，需要在钢筋外面包裹一层“铠甲”，以保护它们免受外界的侵害。 这层“铠甲”就是混凝土的保护层。

那么，混凝土保护层到底是什么？ 有哪些功能？ 国家规范有哪些设计要求？ 既有建筑钢结构防护层如何测量？

定义：用于保护结构预制构件中钢筋外缘至预制构件表面钢筋的混凝土，简称保护层。

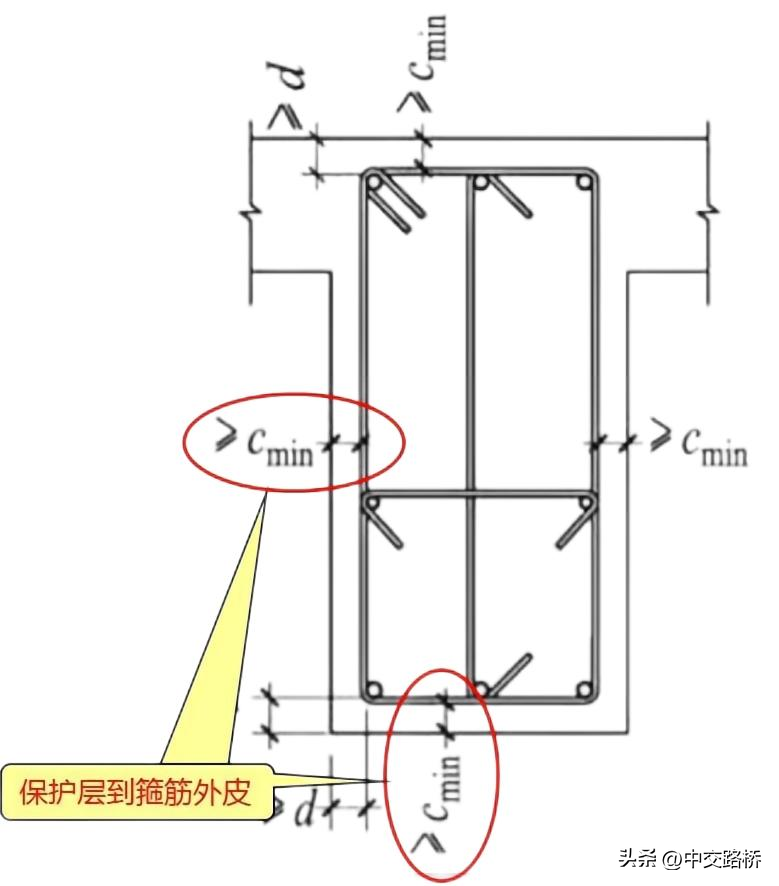

图1 钢筋保护层示意图

作用：（1）保证混凝土与钢筋共同作用，保证结构的受力性能：混凝土与钢筋共同作用是保证结构预制构件承载力和结构性能的基本条件。 混凝土是一种具有良好抗压性能的延性材料，而钢材是一种具有良好延伸性能的脆性材料。 将这两种材料结合其抗压、抗拉性能的优势，构成具有抗压、抗弯、抗剪、抗扭等结构性能的各种结构模式的建筑物或构筑物。

（2）保护钢筋不生锈，保证结构的耐久性：钢筋暴露在大气或其他介质中，很容易锈蚀、锈蚀，导致钢筋有效截面减少并影响结构受力。 因此，必须根据耐久性要求进行不同的用途。 环境混凝土保护层的最小长度是为了保证预制构件的钢筋在设计使用寿命期间不遭受磨损而降低结构的可靠性。

（3）保护钢筋不受低温（火灾）影响，保证结构安全：混凝土保护层是为了保证预制构件在按预制构件确定的时间内不致丢失。火灾期间建筑物的耐火等级。 支持能力。

混凝土结构设计规范已多次修订，混凝土保护层宽度也存在差异。 检查混凝土保护层时，需要根据工程概况和鉴定目的，确定混凝土保护层宽度的测量值是否符合原混凝土结构设计规范的要求。 表1简要列出了不同龄期混合规则对最内层钢筋保护层的要求[1][2][3][4][5]。

根据设计判断结构混凝土保护层的宽度是否符合混凝土结构设计规范的要求后，还需综合考虑混凝土碳化深度的测量结果来综合评价结构混凝土保护层的宽度是否符合混凝土结构设计规范的要求。结构的混凝土保护层能够满足结构的安全要求。 、可用性和耐用性要求。 因此，有必要研究混凝土结构设计规范及相关技术手册的历史变迁，确保对混凝土保护层宽度的要求能够得到正确分析和应用。 据悉，在评估混凝土保护层长度时，还必须考虑使用环境、结构功能、设计寿命等因素，以保证结构的整体稳定性和可靠性。

表1 不同年代混合规定最内钢筋保护层宽度要求

随机的

最内加固覆盖层宽度要求

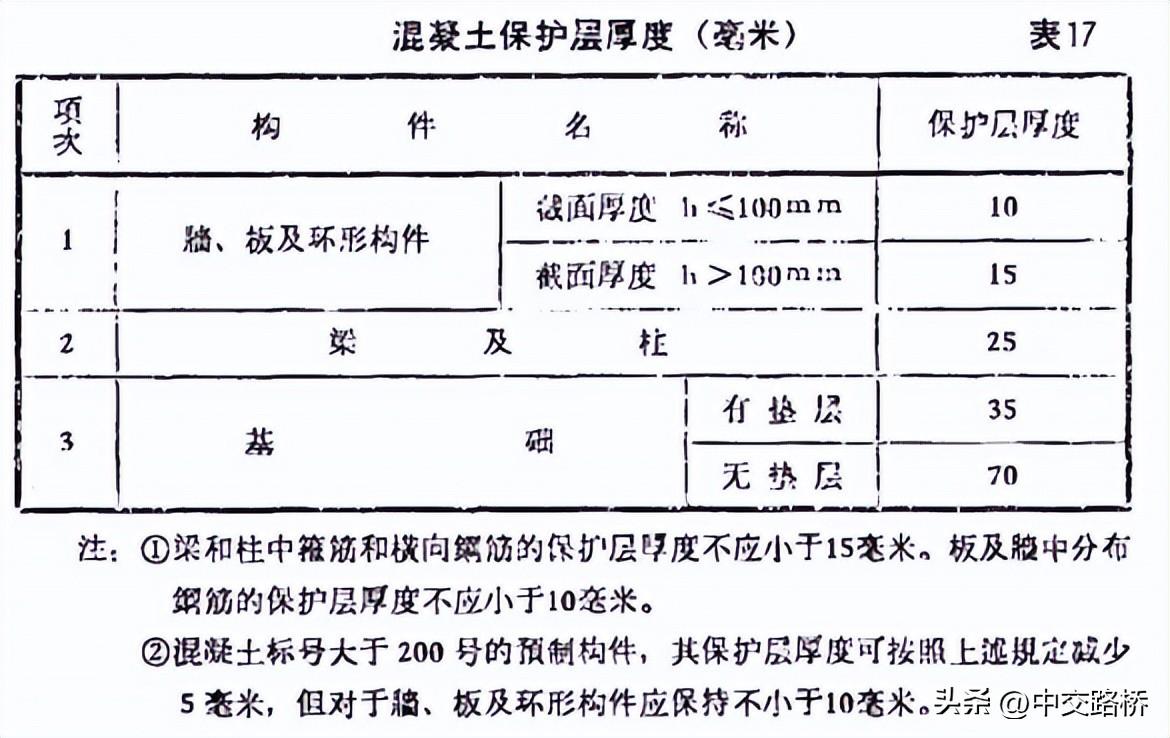

版本66

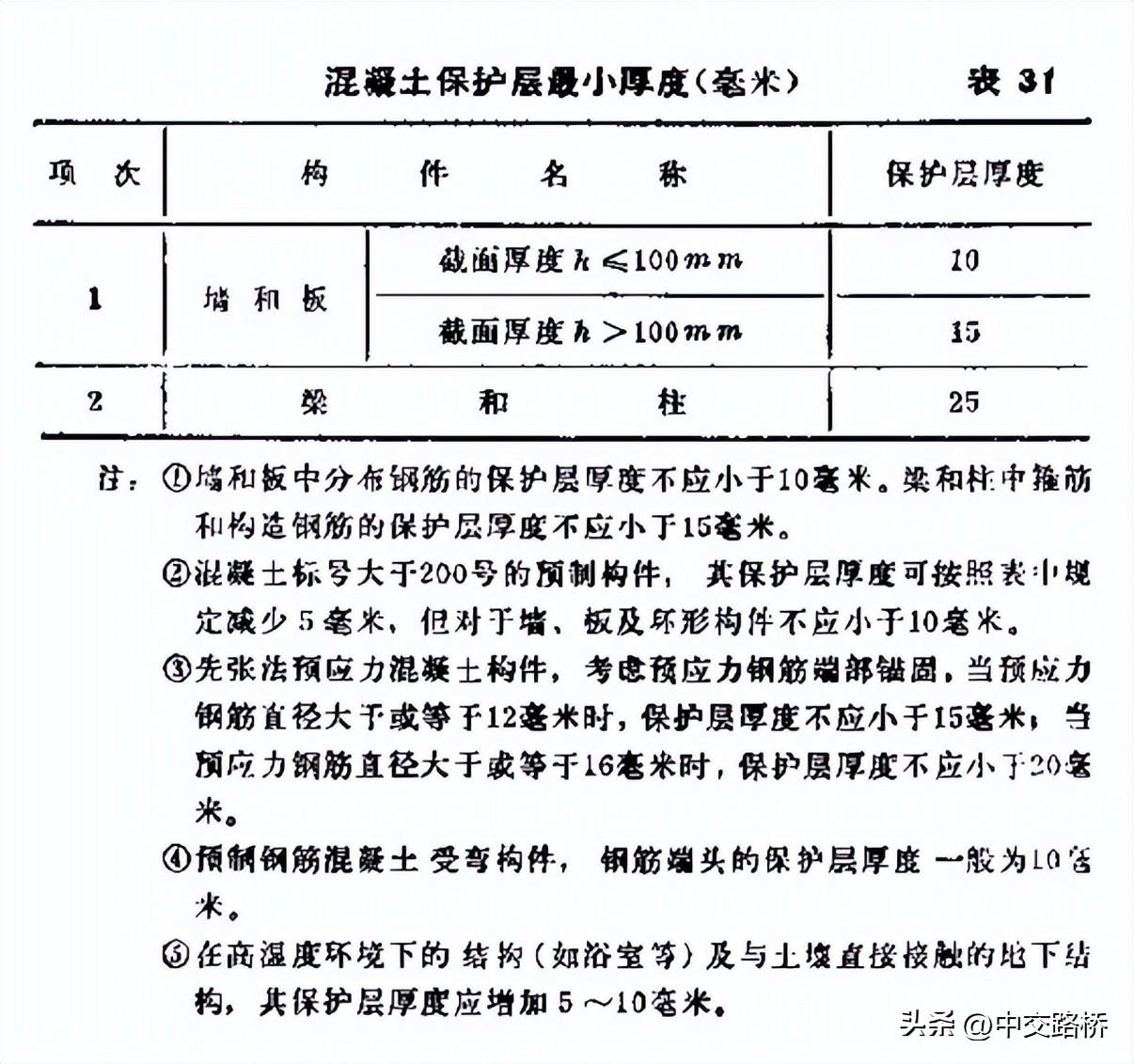

74版

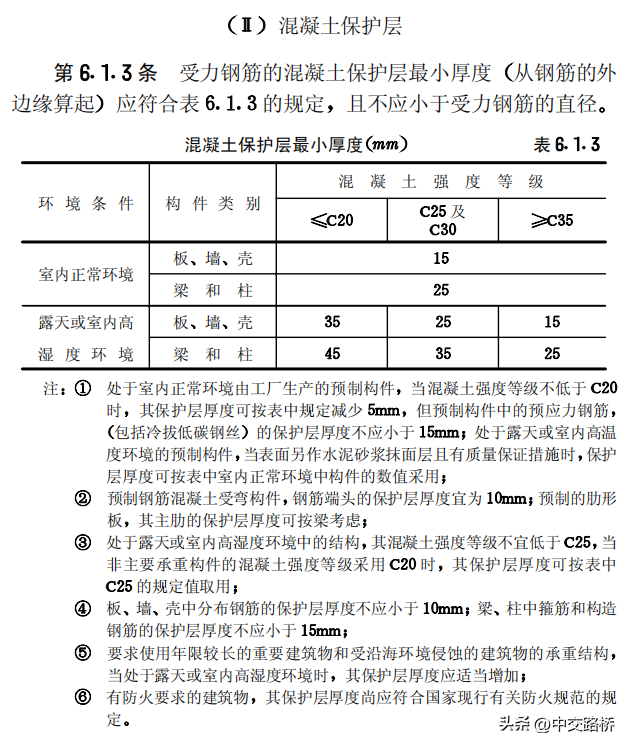

89版

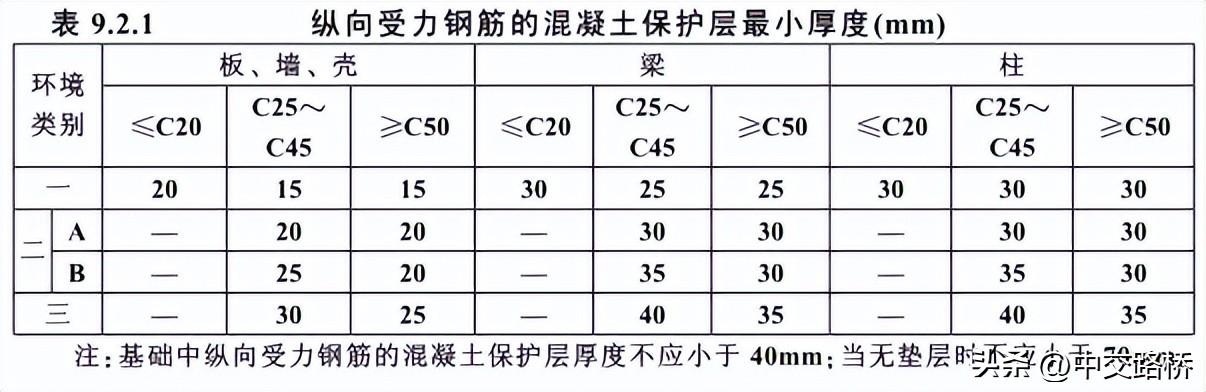

版本02

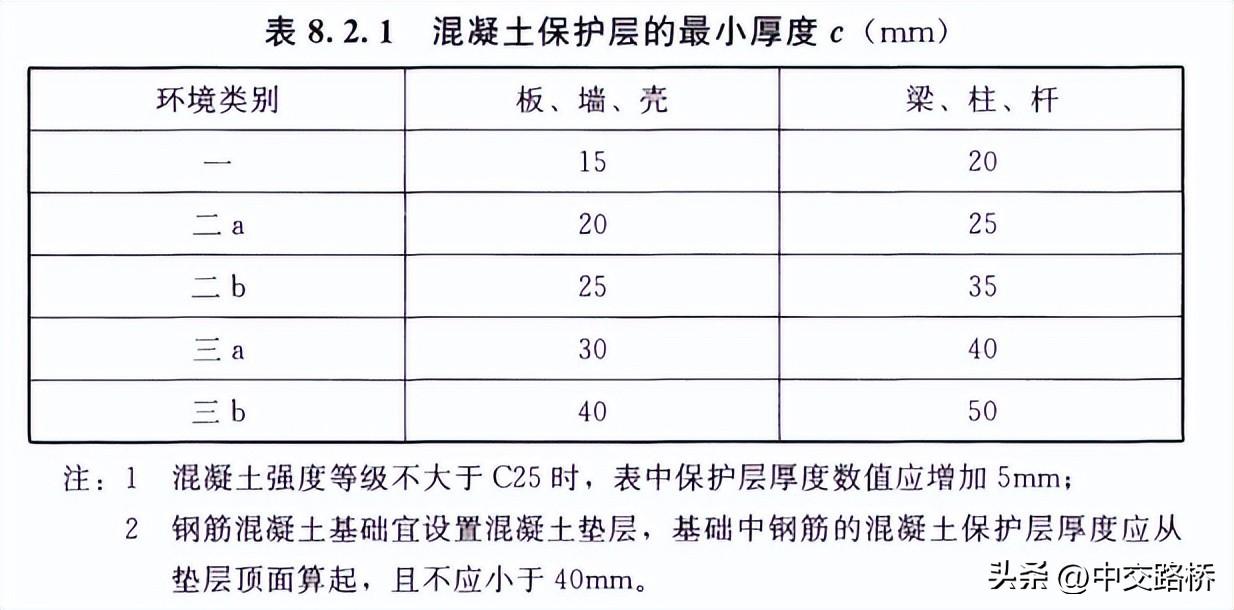

版本10

与第66版、第74版、第89版、第02版以及现行第10版《混凝土结构设计规范》相比，混凝土保护层宽度的规定有以下特点[6]：

1）按预制构件类型：第66版中区分了墙、板及环形预制构件、梁柱、基础； 第74版将其分为墙与板、梁与柱两种类型； 第89版减少了外壳预制构件； 02版规范中，对梁和柱分别进行了规定； 在第10版规范中，统一规定了梁、柱，减少了杆件预制构件的数量。

2）按环境类别作出规定：第66、74版未按结构所处环境进行规定； 第89版开始对第一、第二a环境做出规定； 02版和10版补充了第二b和第三类环境。 02版和10版的规范都是从耐用性的角度出发的。 除按设计使用寿命50年对一、二、三类环境下的防护层宽度提出不同要求外，一类环境的设计使用寿命也为100年。 分别指定。

3）按混凝土硬度等级：89版规范开始考虑混凝土硬度的影响，以C20和C30为界； 02版规范以C20和C50为界； 第10版规范对混凝土硬度等级为C25及以下的预制构件单独规定。

混凝土保护层定义的变化：在规范前四版中，混凝土保护层的宽度规定为从受力钢筋边缘到混凝土表面的宽度，而规范第十版则规定了混凝土保护层的宽度。保护层从最里面的钢筋边缘到混凝土表面，保护层的宽度逐渐减小。

检查依据

在检验混凝土结构钢筋保护层宽度时，要求相关人员遵循一定的规范，具体包括《混凝土结构工程施工质量初始检验规范》GB50204-2015附录E和《混凝土结构工程钢筋测量技术标准》混凝土》JGJ/T152-2019。

混凝土钢筋保护层宽度的常用测量方法

《混凝土结构工程施工质量初步检验规范》明确规定，钢筋保护层宽度的检验可以采用无损法或局部损伤法进行，也可以采用无损法和局部损伤法进行。的修正方法。

电磁感应法

电磁感应法是现阶段测量混凝土钢筋保护层宽度的主要方法之一。 如果混凝土内部有钢筋，测量仪器探头形成的电磁场就会发生相应的变化。 钢条的连接会促进探头的相对连接，钢条会切割电场形成二次感应磁场。 信号处理单元根据不同长度钢筋形成的不同二次场硬度处理相应的信号，从而确定钢筋的平面位置及其保护层的长度[7]。

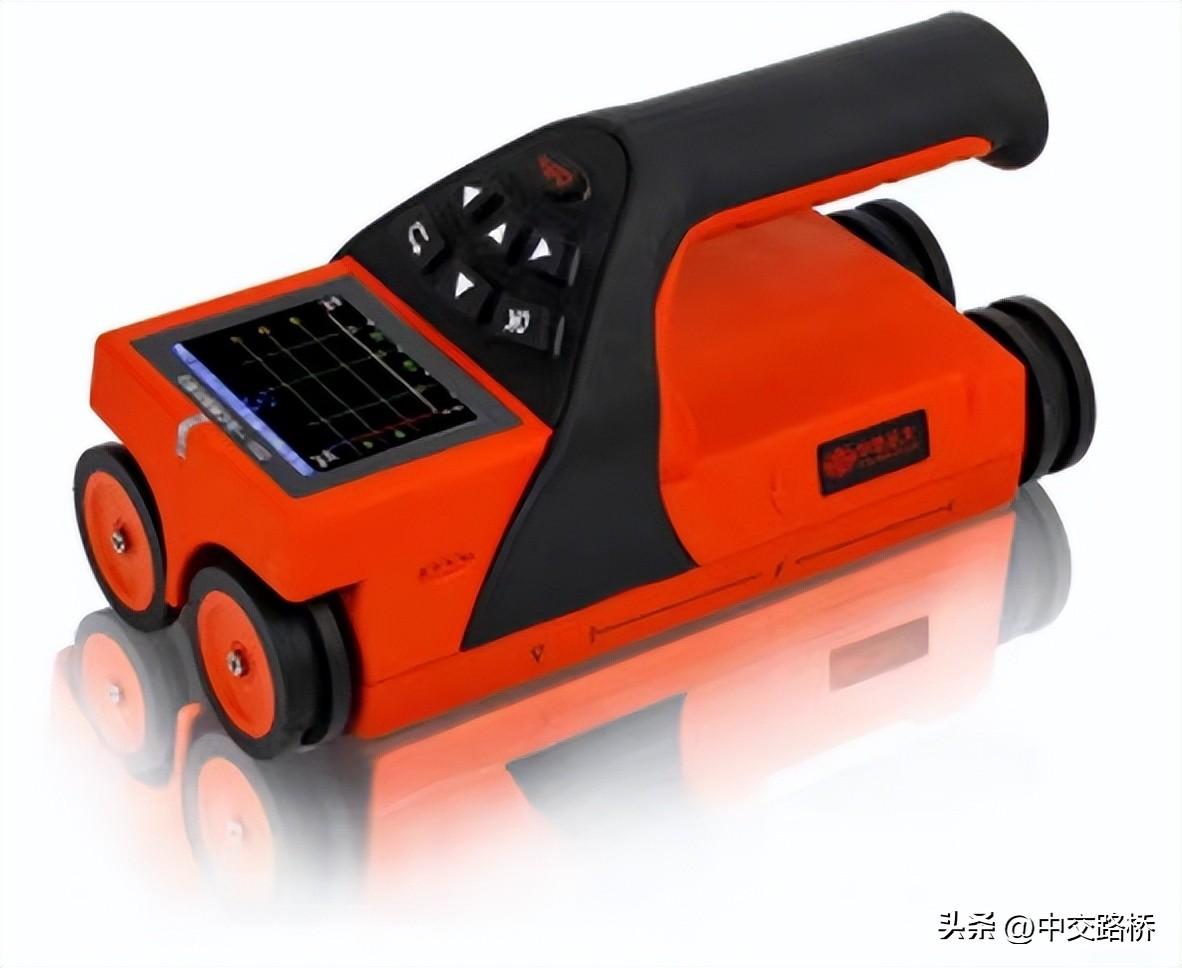

图 2 钢筋扫描仪

探地雷达：

探地雷达法主要通过钢筋不同介电常数的差异和混凝土之间的差异来测量结构中的钢筋，因此探地雷达法测量精度较高。 为了实现对钢筋保护层宽度的精确检测，应用探地雷达法时需要使用高频天线。

建筑验证方法：

当现有测量结果的准确性无法确认或根据测量数据无法明确钢筋保护层宽度的具体值时，应结合实际情况采取施工验证方法。 常用的施工验证方法是使用电钻钻孔。 清理孔并用管道镜探头或游标千分尺检查。 施工验证会对结构造成一定程度的破坏，后期将进行一定的修复工作。

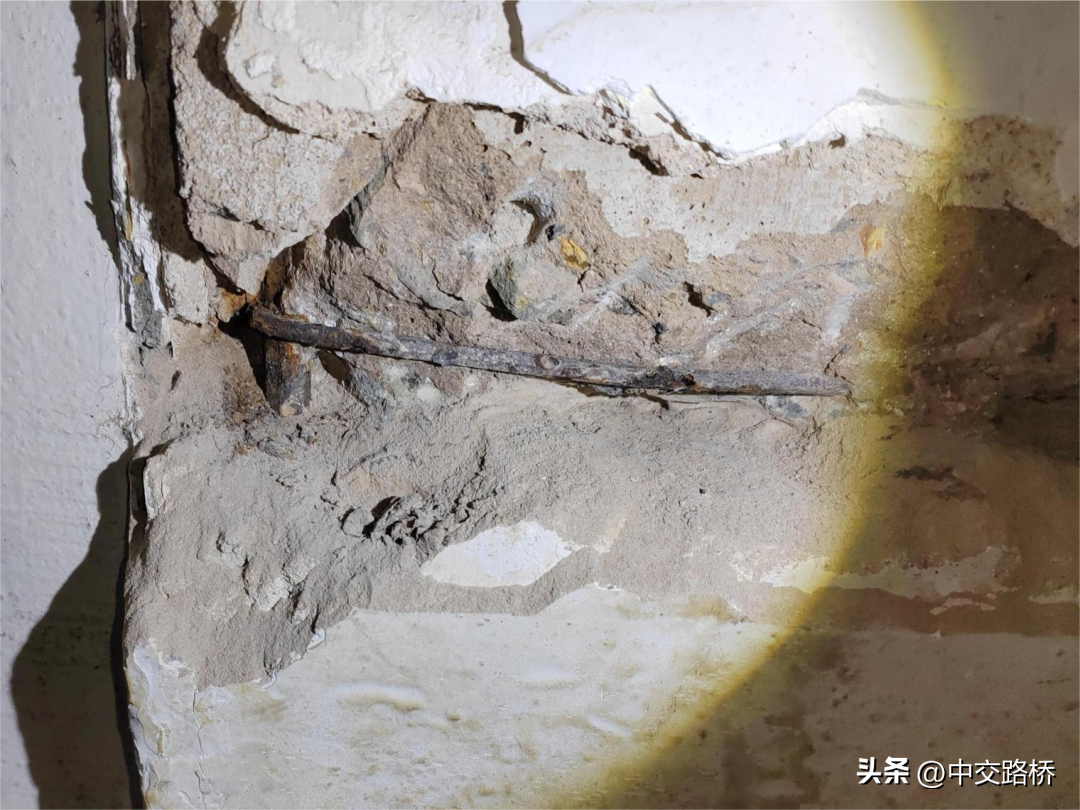

图3 现场施工

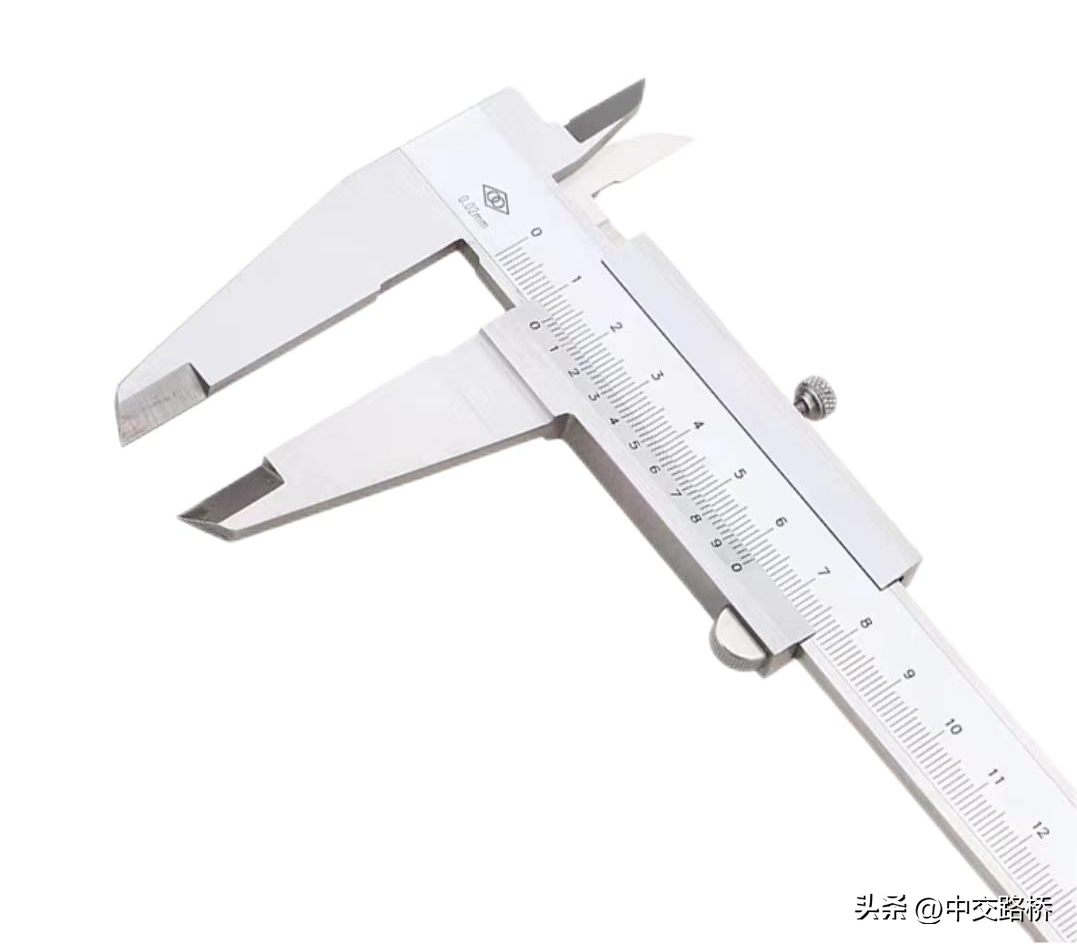

图4 游标千分尺

在现有建筑物的测量中，您的重点是混凝土硬度的测量，但钢材硬度的测量往往被忽视。 为了做好既有建筑的鉴定工作，需要探索预制构件的实际承载能力。 预制构件承载力的计算既需要混凝土实际硬度值，又需要钢筋硬度值。 这两种硬度测量都是非常必要的。
