钢材硬度和强度

最近遇到一个关于钢的理论硬度和强度值的问题。 附表仅供参考。

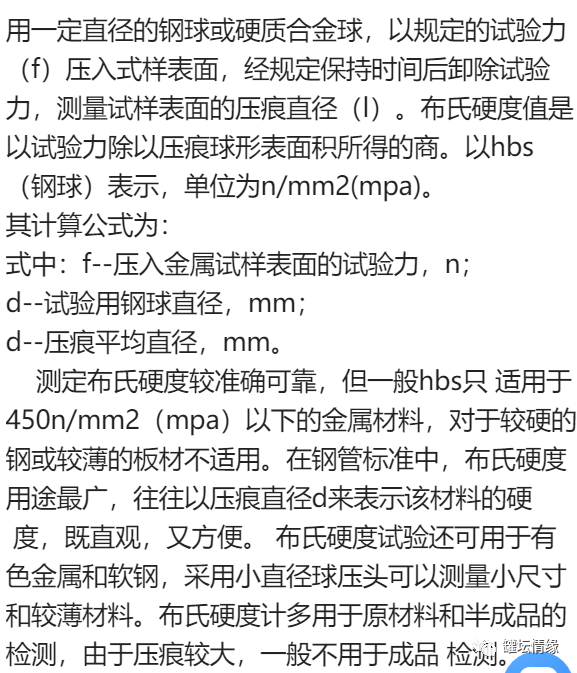

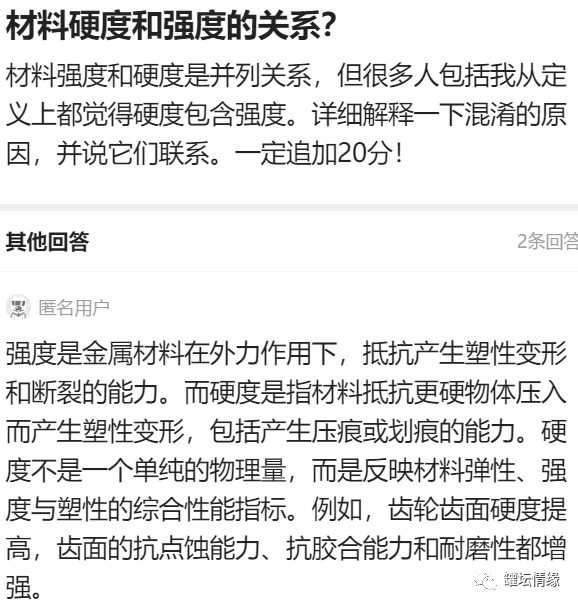

钢材的强度和硬度之间存在一定的相关性。 通过测量钢的强度可以间接得到硬度。 钢的硬度越高，强度越大。

但在实际情况中，有些实际情况与理论值存在差异。

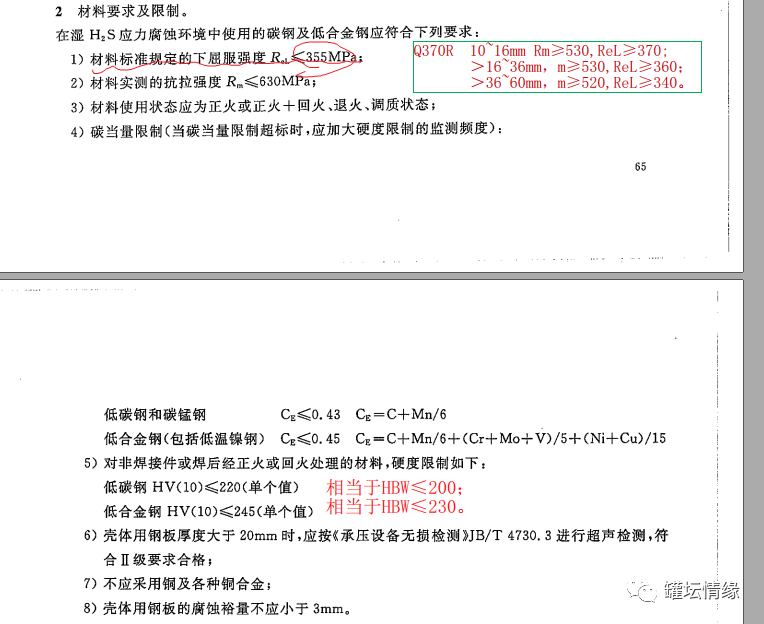

您提到的比较多的是07MnNiMoDR​​厚板。 根据标准（70BJ048-2015）第4.1.4条要求的技术条件，“所有厚板必须经淬火热处理（渗碳+渗碳）后交货，且渗碳温度不应高于610℃。厚板板材应保证储罐焊后热处理后表面强度≤220HBW”。

事实上，要满足这个要求是很困难的。 我们也跟相关钢厂核实过，确实很难满足。 一般钢厂可以满足以下要求：所有厚板必须保证储罐焊后热处理后的表面强度≤260HBW）。

以下是硬度与强度换算表供参考：

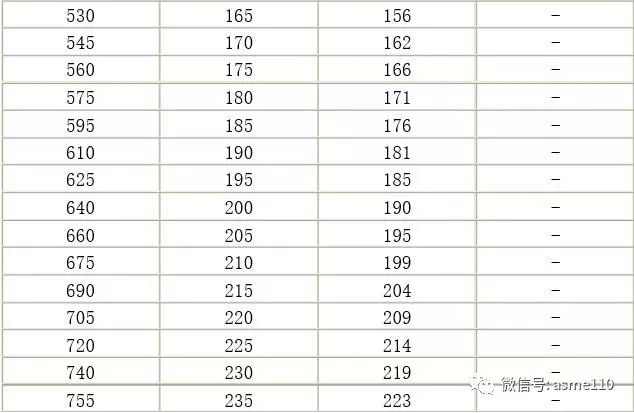

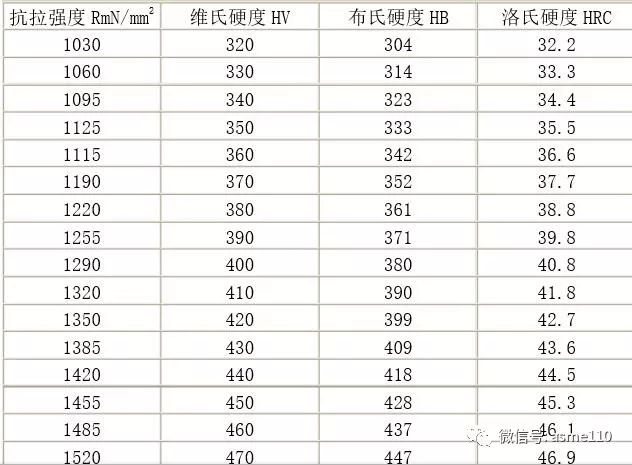

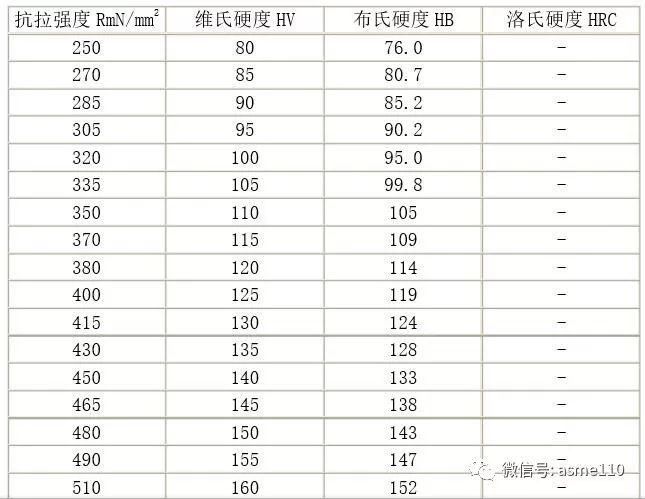

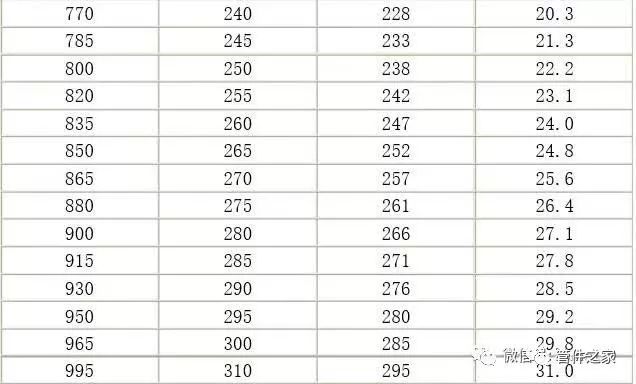

硬度与强度换算表

针对这个问题，我举个例子来说明一下：

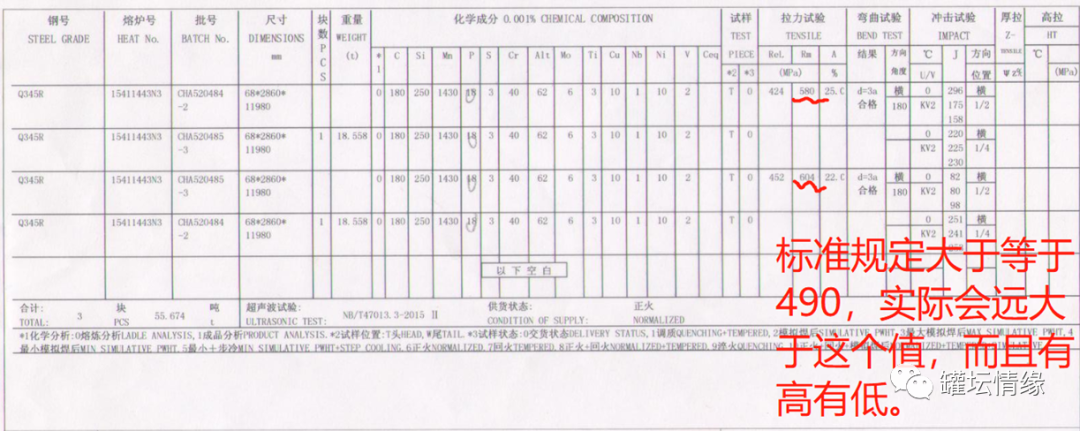

例如，我们检查Q345R钢，钢硬度的标准下限是490MPa，对应HB为147。还有610MPa，对应HB 181。

例如，我们检查07Mn钢，该钢硬度的标准下限为610MPa，对应的HB为181。由于没有找到材料证明，因此硬度和强度会有所增强。

目前，我国钢材硬度尚无上限值，但钢厂在保证下限值的同时，上限值的范围却无法有平衡值。

理论上，我们希望在强度一定的情况下，能够满足硬度，即控制强度值的上限，使钢材的硬度和塑性硬度达到最佳匹配点。 而且事实上，我们和在美国发展起来的其他国家的钢厂还是有一定的区别的。 美国钢厂可以统一控制硬度和强度，但我们钢厂铣厚板时，很难统一保证硬度范围，导致强度下降。 也会有比较大的区间差异。

这就是我一开始所说的。 理论上要求07Mn厚板的强度要小于或等于220。目前国外钢厂还存在困难。 希望今后这个问题能够尽快得到解决。

我说了很多，但我不知道我是否说清楚了。 这纯粹是我个人的意见。 如果有什么不对的地方，欢迎大家分享。

舒拉还拥有储罐、油轮、LNG等3个高端技术交流群。 如果需要进群，可以直接在公众号后台留言，添加编辑Momo进群。
