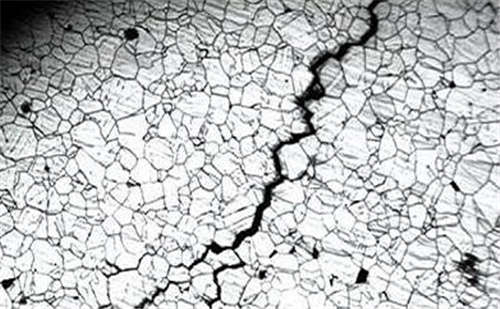

钢锭裂纹形成因素 (钢锭裂纹形成原因)

轧制钢材的缺陷

1. 白点

• 由钢中含氢较多和相变时组织应力大引起。
• 大型钢坯锻轧后冷却较快时容易产生。
• 白点是隐藏在内部的裂纹，降低钢的塑性和强度，是应力集中点，容易引发疲劳裂纹。

2. 层状断口

• 由钢中存在非金属夹杂物、枝晶偏析、气孔、疏松等缺陷引起。
• 在锻轧过程中沿纵向被拉长，使钢材断口呈片层状。
• 严重影响钢材横向力学性能，锻造时极易沿分层破裂。

3. 折叠和裂纹

• 下料时，刀片间的间隙太小，坯料中心部分金属不是被剪断的而是被拉断的。
• 这样的坯料锻造时容易产生折叠和裂纹。

4. 端部裂纹

• 下料时，由于材料硬度过高或刀片上的单位压力太大而引起。
• 锻造时将使端部裂纹进一步扩大。

铸造与锻造的区别

铸造和锻造都是金属加工工艺，但它们有显著的区别：

钢锭锻造

钢锭锻造是指利用锻压机械对钢锭施加压力，使其产生塑性变形以获得具有一定机械性能。

钢锭锻造的优点包括：

• 消除铸造过程中产生的气泡、夹杂物等缺陷。
• 细化晶粒，提高强度和韧性。
• 改善钢材的均匀性。

钢锭锻造的工艺流程通常包括：

1. 原料选择：选用合适的钢锭作为锻造原料。
2. 预热：对钢锭进行预热，使其达到锻造温度。
3. 锻造：将预热的钢锭放入锻造模具中，施加压力进行锻造。
4. 热处理：锻造后的钢锭需要进行热处理，以提高其机械性能。
5. 精加工：对锻造后的钢锭进行精加工，以获得所需的形状和尺寸。

热轧圆钢锻造和钢锭锻造的零件的力学性能及金相的区别

热轧圆钢锻造和钢锭锻造的零件在力学性能和金相组织方面存在差异：

力学性能

• 钢锭锻造的零件一般具有更高的强度和韧性。
• 这主要是由于钢锭锻造过程中消除了缺陷，细化了晶粒，改善了材料的均匀性。

金相组织

• 钢锭锻造的零件通常具有更均匀的晶粒组织。
• 热轧圆钢锻造的零件可能存在残余应力，而钢锭锻造的零件则很少存在这种应力。

两种材料的锻后热处理

钢锭锻造的零件通常需要进行更复杂的锻后热处理，以获得所需的机械性能。

钢锭锻造零件的锻后热处理工艺可能包括：

• 正火
• 回火
• 淬火
• 时效

热轧圆钢锻造的零件通常只需进行简单的锻后热处理，例如正火或回火。
