回火和正火奥秘|揭开其淬火|合金钢的热处理工艺|退火 (正火与回火)

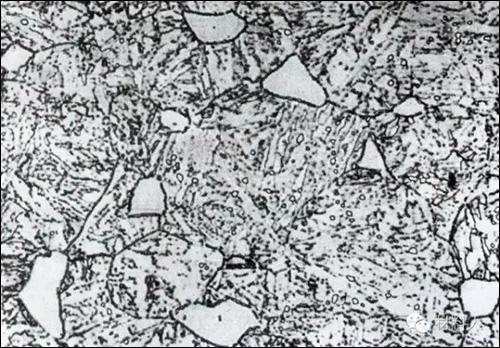

40Cr 钢的调质处理包括淬火和回火。

• 淬火：40Cr 钢的淬透性较好，在油中冷却即可淬硬，并且变形和开裂倾向小。小型企业在供油紧张的情况下，对形状不复杂的工件可以在水中淬火，但操作者需要凭经验严格掌握入水和出水的温度。
• 回火：调质后的 40Cr 钢硬度仍然偏高，第二次回火温度需要增加 20~50℃，否则硬度降低困难。高温回火后，形状复杂的工件在油中冷却，简单的工件在水中冷却，目的是避免第二类回火脆性的影响。必要时，回火快冷后的工件需要进行消除应力处理。

影响调质工件质量的因素包括：

• 操作工的水平
• 设备和材料

• 调质前加工

具体需要注意以下几点：

• 工件从加热炉转移到冷却槽的速度要快，以避免工件温度降至 Ar3 临界点以下，导致部分分解和不完全淬火。
• 工件装炉量要合理，1~2 层为宜，避免工件相互重叠造成加热不均匀，导致硬度不匀。
• 工件入水排列应保持一定距离，避免蒸气膜破裂受阻，造成工件接近面的硬度偏低。
• 开炉淬火时，不能一口气淬完，应视炉温下降程度，中途闭炉重新升温，确保前后工件淬后硬
