1、货架系统的分类

货架是现代仓库不可缺少的一部分。 选择合适的、优质的货架可以提高仓库管理的水平和效率，也可以降低仓库管理的成本。 选择合适的货架，首先需要了解货架的功能、分类及相关特点。

1、按货架安装方式可分为：

2、按货架整体结构可分为：

3.按仓库结构可分为：

4、根据货架每层的载重能力，大致可分为：

5、根据货架高度分为

二、货架系统的结构特点及选用原则

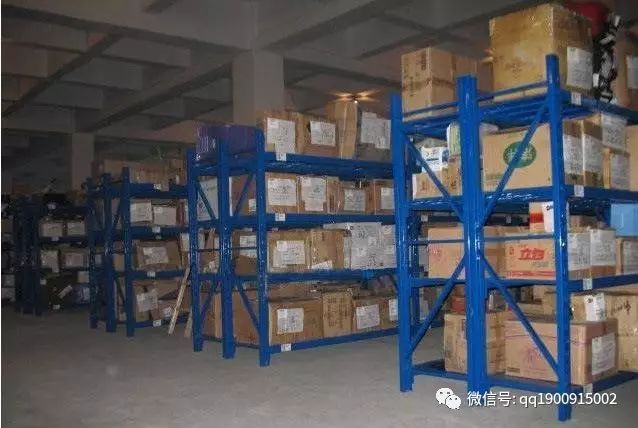

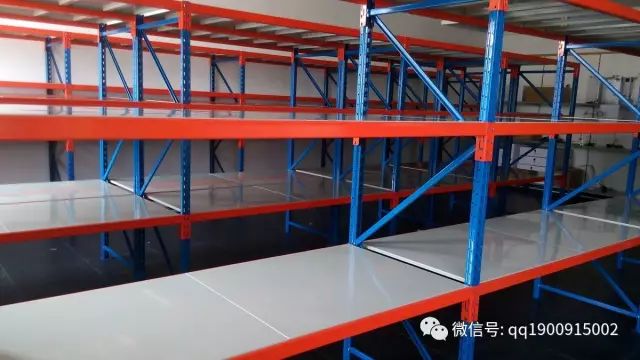

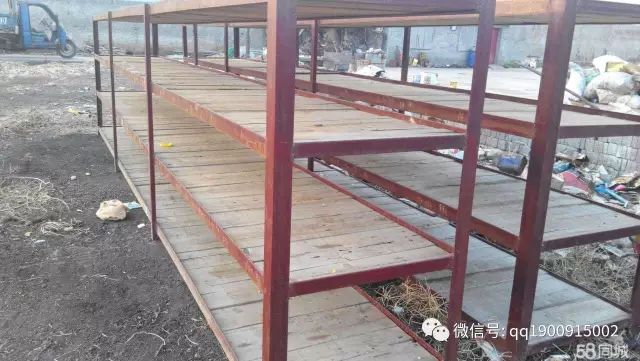

1、货架货架

货架式货架一般采用人工存取的形式，组装式结构，层宽均匀可调，货物往往是松散的或不是很重的包装物品（用于人工存取），货架高度一般为2.5m以下，否则无法手动触及（若辅以攀爬车，可设置在3m左右）。

单元货架的跨度（即厚度）不宜过长，单元货架的深度（即长度）不宜过深。 根据单元货架每层的承载能力，可分为轻型货架、中型货架和重型货架。 货架主要是钢质货架。 有木板和木架两种。

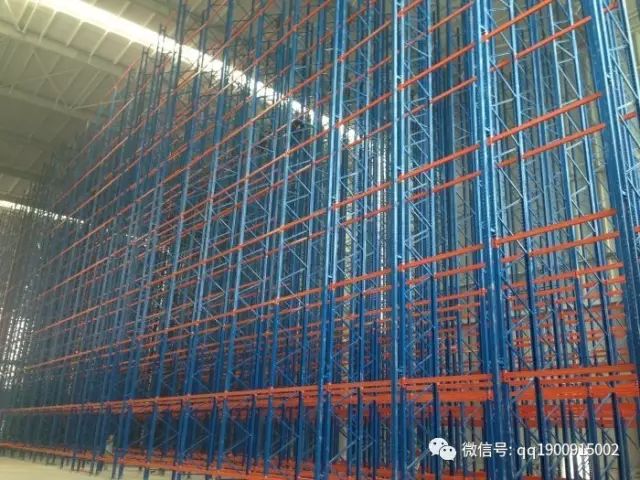

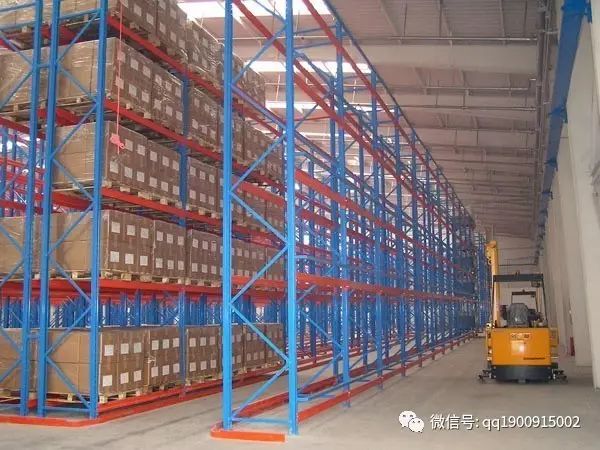

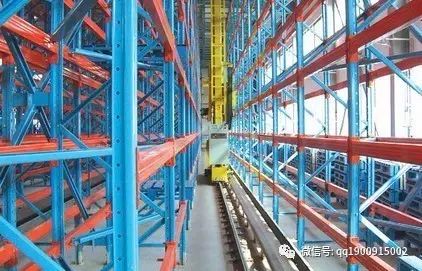

2.托盘架

托盘式货架又称横梁式货架、货架式货架，一般属于轻型货架，在国外各种仓储货架系统中最为常见。 首先，需要对集装箱、正式货物包装及其重量等特性进行拼装托盘的组合工作，确定托盘的类型、规格、尺寸以及单托盘的载重和堆码高度（重量单托盘的重量通常在2000kg以内），然后由此确定单元货架的跨度、深度、层宽，并根据山墙下沿的有效高度确定货架的高度仓库的高度和叉车的最大货叉高度。 单元式货架的跨度通常在4m以内，深度在1.5m以内，低、高仓库货架的高度通常在12m以内，超低仓库货架的高度通常在30m以内（此类仓库基本上是手工仓库，货架总高度由12m以内的几段立柱组成）。 在货架等仓库中，前移式电瓶叉车、平衡重式电瓶叉车、三向叉车多用于低层和高层仓库进行存取作业。 当货架比较短时也可以使用电动堆高车。 用于存取操作的堆垛机。 这种货架系统空间利用率高，存取灵活方便，辅以计算机管理或控制，基本能满足现代货运系统的要求。 广泛应用于制造业、第三方货运配送中心等领域，既适合小批量多品种的物品，也适合大批量少品种的物品。 这种货架在低层仓库和超低层仓库中应用最为广泛（手工仓库的货架大多采用这种货架）。

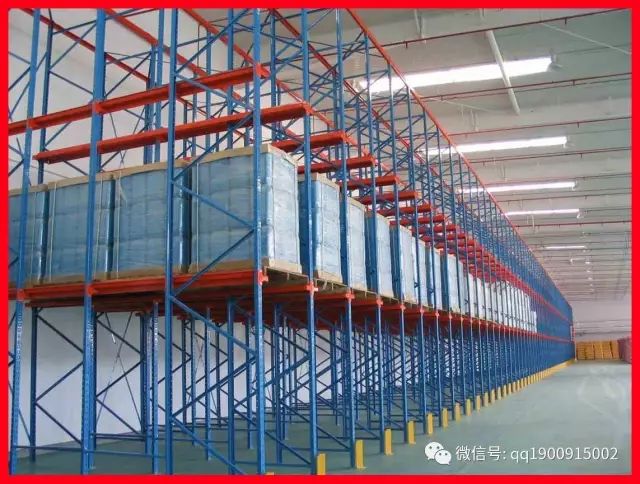

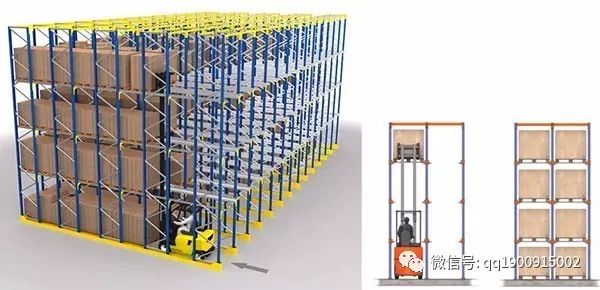

3、贯通式货架

贯通式货架也称为走廊式货架、驶入式货架。 该系统货架排列密集，空间利用率极高，几乎是托盘式货架的两倍。 首先必须进行单元化工作，确定托盘的尺寸、承载能力和堆放高度。 由此确定单元货架的跨度、深度、层宽，并根据山墙下沿的有效高度确定货架的高度。 靠墙区域货架总深度控制在6托盘以内，两侧可存取的中间区域货架总深度控制在12托盘以内，提高叉车存取的效率和可靠性（在这种货架系统中，叉车是连续的“举高打人”的作业方式，叉车很容易晃动和撞击货架，因此考虑稳定性是否足够非常重要）。 此类仓储系统的稳定性较弱，货架不宜低。 一般应控制在10m以内。 为了加强整个货架系统的稳定性，除了尺寸和选材较大外，还必须增加张紧装置。 单托盘货物不宜过大、过重，一般重量应控制在1500kg以内，托盘跨度不宜小于1.5m。 常用的叉车有前移式电瓶叉车或平衡重式电瓶叉车。 多用于食品、饮料等乳品行业，在冷库中也比较常见。

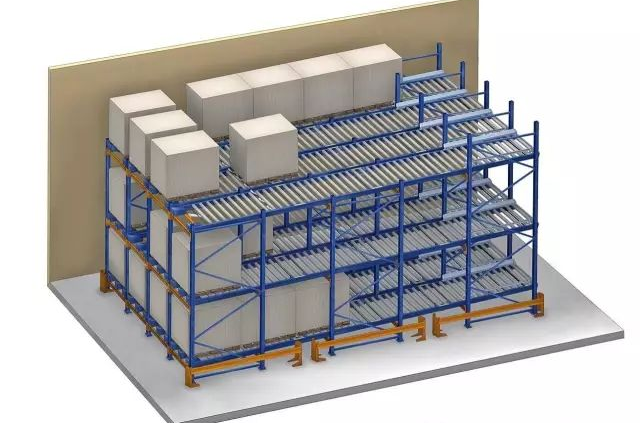

4.重力架

贯通式货架也称为走廊式货架、驶入式货架。 该系统货架排列密集，空间利用率极高，几乎是托盘式货架的两倍。 首先必须进行单元化工作，确定托盘的尺寸、承载能力和堆放高度。 由此确定单元货架的跨度、深度、层宽，并根据山墙下沿的有效高度确定货架的高度。 靠墙区域货架总深度控制在6托盘以内，两侧可存取的中间区域货架总深度控制在12托盘以内，提高叉车存取的效率和可靠性（在这种货架系统中，叉车是连续的“举高打人”的作业方式，叉车很容易晃动和撞击货架，因此考虑稳定性是否足够非常重要）。 此类仓储系统的稳定性较弱，货架不宜低。 一般应控制在10m以内。 为了加强整个货架系统的稳定性，除了尺寸和选材较大外，还必须增加张紧装置。 单托盘货物不宜过大、过重，一般重量应控制在1500kg以内，托盘跨度不宜小于1.5m。 常用的叉车有前移式电瓶叉车或平衡重式电瓶叉车。 多用于食品、饮料等乳品行业，在冷库中也比较常见。

5. 压入式搁板

压入式货架也是由托盘式货架演变而来。 它们采用轨道和托盘车相结合的原理。 导轨有一定的倾斜度（约3°）。 适合大批量、少品种的货物存储，空间利用率高，存取更加灵活方便。 货架总深度不宜太深，一般在5个托盘深度以内，否则会因托盘车相互嵌入而牺牲空间。 单托盘货物重量通常在1500kg以内，货架高度通常在6m以内。 此类系统对货架的制造精度要求较高，托盘车与滑轨的配合尤为重要。 如果制造和安装精度不高，很容易造成货架系统运行不顺畅。 这种货架成本较高，国外已得到一定程度的使用。

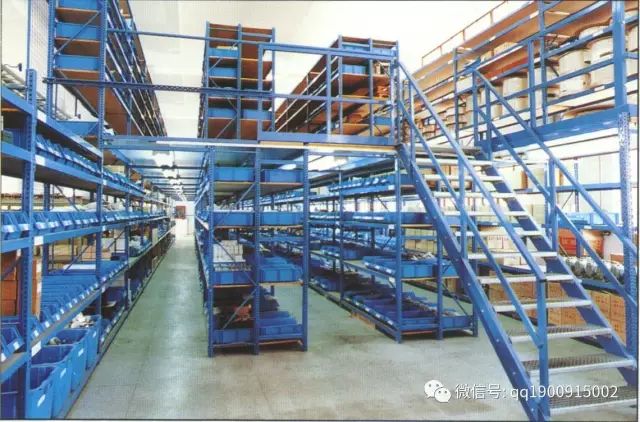

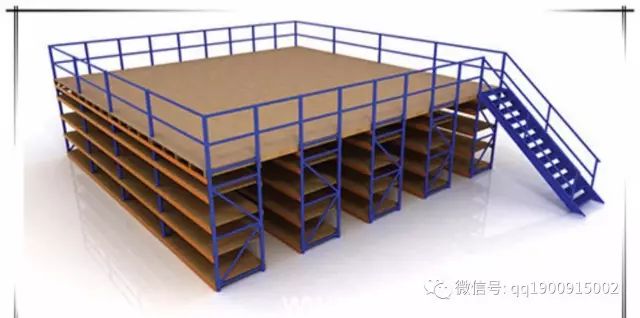

6.露台架子

露台货架系统是在现有的工作场地或货架上搭建一个中间露台，以减少存储空间。 它可以用作二楼或三楼的露台。 适合存放一些轻质气泡和中小型货物。 货物品种小批量，人工存取货物，货物一般通过叉车、液压升降机或货梯运送到二、三楼，然后通过重型卡车或液压托盘车运送到一定位置。 此类系统一般采用小型货架式货架或轻型货架式货架作为主体和楼面板的支撑（根据单元货架的总承载能力确定选择哪种货架），楼面板一般采用热轧工字钢墙体、花纹钢墙体或钢格栅墙体。 近年来，多采用热轧工字钢墙体。 具有承载能力强、整体性好、承载均匀性好、精度高、表面光滑、易锁紧等优点。 有多种类型可供选择，并且易于匹配照明系统，访问和管理更方便。 每个单元货架的载重量一般在500kg以内，层板宽度一般为2.2m~2.7m，顶层货架高度通常为2m左右，充分考虑人机操作的便利性。 该系统在汽车零部件、汽车4S店、轻工、电子等行业领域有着广泛的应用。

7、钢结构平台

钢结构平台一般是在现有车间（仓库）场地上建造二层或三层全组装式钢结构平台，并将使用空间从一层移至二、三层，使空间可以得到充分利用。 货物通过升降平台的叉车或货梯送到二楼、三楼，然后用卡车或液压托盘车运输到指定地点。 与钢筋混凝土平台相比，这种平台施工速度快，造价适中，安装拆卸方便，使用方便，结构新颖美观。 此类平台柱的宽度一般在4~6m以内，一层高度为3m左右，二、三层高度为2.5m左右。 货架立柱一般采用方管或圆管，主副梁一般采用H型钢，楼面板一般采用热轧工字钢墙体、花纹钢墙体、钢格栅等，地板荷载一般在每平方米1000公斤以内。 这种平台可以将近距离的存储和管理结合起来，楼上或楼下都可以作为仓库办公室。 此类系统用于第三方货运代理和机械制造等各个行业。

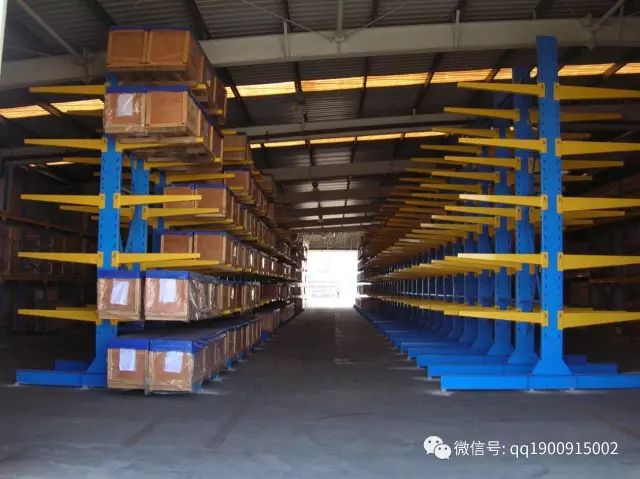

8.悬臂式货架

悬臂式货架主要用于存放长材，如铝材、管材、板材、电缆等，立柱多采用H型钢或热轧工字钢，悬臂采用方管、冷轧轧制工字钢或H型钢工字钢、插接式或螺纹连接悬臂与立柱、螺纹连接底座与立柱、底座热轧工字钢或H型钢。 货物存取通过叉车、驾驶或手动进行。 货架高度一般在2.5米以内（如果用叉车存取，最高可达6米），悬臂宽度在1.5米以内，每臂载重一般在1000公斤。 这种货架多用于机械制造行业和建材商场。

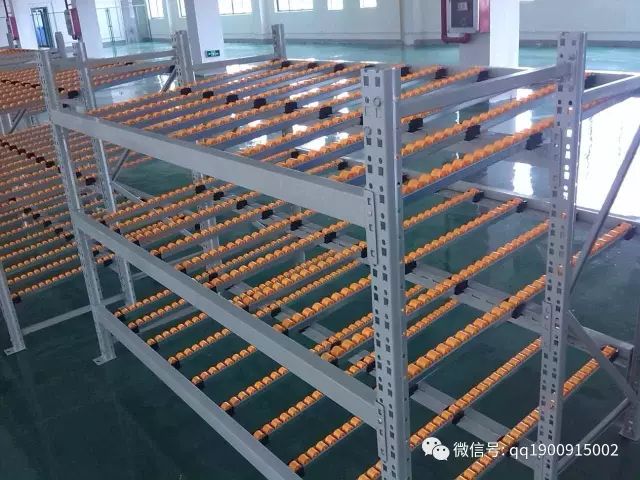

9、移动货架

移动式货架一般是由小型横梁式货架演变而来。 各货架前后横梁之间设有滚轮式铝合金或钣金流条，并按一定斜度（3°左右）放置。 货物一般采用纸质包装或置于塑料周转箱内，借助自身重量实现货物的流动和先进先出。 货物采用卡车运输，人工仓储，方便。 单元货架每层载重一般为1000kg。 其中，货架高度在2.5米以内。 易于装配线外的流程转换、配送中心的拣选作业等，并可配备电子标签，实现货物的信息化管理。

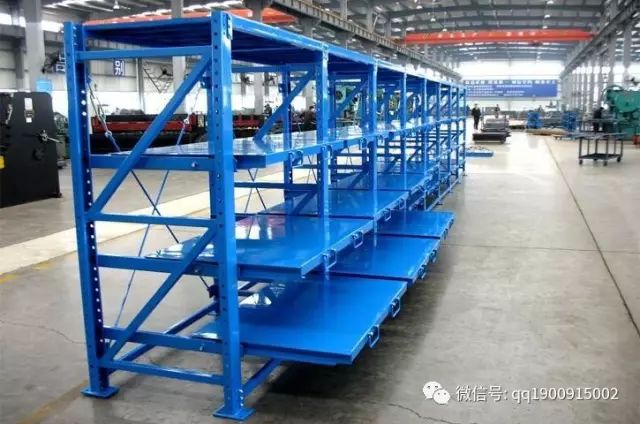

10.抽屉架

抽屉式货架是由轻型托盘货架演变而来，一般用于存放磨具等重物，现场没有合适的叉车可用。 组合组装、螺栓连接的货架结构，货架高度通常在2.5m以下，除顶层外的几层可设计制造为抽屉式结构，安全可靠，可轻松拉出称重的货物至2000kg/层，辅以行车或葫芦吊车可轻松实现货物的存取。 这种货架主要用于存放磨具等特殊场所。

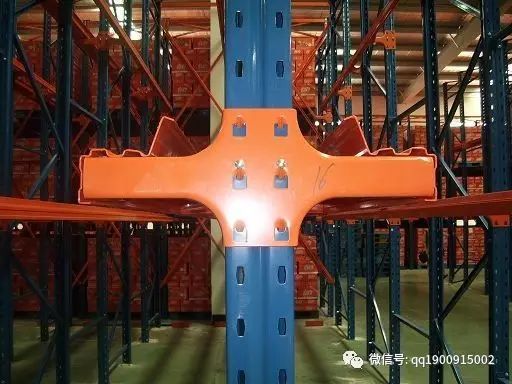

11. 牛腿架

牛腿货架主要用于手动仓库。 该货架系统采用的托盘承载能力强，刚性好。 如果托盘承重较小，可以去掉横梁，或者如果货物较小则不用横梁，直接将塑料箱放在牛腿上。 货物由人工存储和提取。 主要应用于烟草、电子、机械制造等行业。

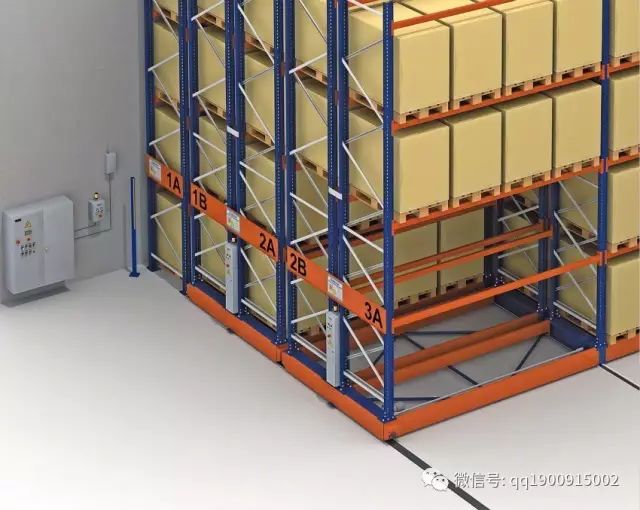

12.联通货架

轻型、小型连体货架（俗称紧凑型货架）是由轻型、中型货架演变而来的。 结构密集，仅需一条通道（1m宽左右），密封性好，美观实用，安全可靠，空间利用率高。 最高层货架分为自动和电动两种。 滑轨可以埋入地面，也可以安装在地面上。 搁板底座沿滑轨运行，搁板安装在底座上。 通过导轮传动系统，各排货架连接方便、顺畅。 它分为自动式和电动式。 访问是手动执行的。 为了防止货架系统在运行过程中倾倒，一般都设有防倾倒装置。 主要应用于档案馆、图书馆、银行、企业资料室、电子轻工等行业。

轻型连体式货架是由外露式结构的轻型托盘式货架演变而来。 底座上每两排置有架子。 底座装有行走轮，沿轨道运行。 电机及减速机、报警器、传感装置等。系统只需设置1~2个通道，空间利用率极高。 结构与轻型联通货架类似，不同的是轻型联通货架必须是电动的，通过叉车存取货物。 通道一般为3m左右，主要用于一些空间不是很大且要求最大的仓库。 适用于机械制造等行业借助空间的场所。

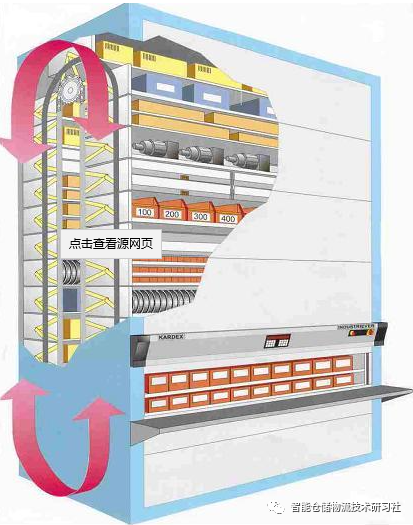

13. 旋转架

旋转货架分为水平旋转和垂直旋转两种。 它们是比较特殊的货架，对人工操作要求较高，密封性能也较高。 单架系统规模小、单人手动控制、独立性强，可以看作是某种动力设备。 这种货架价格昂贵，主要用于存放刀具等贵重物品。

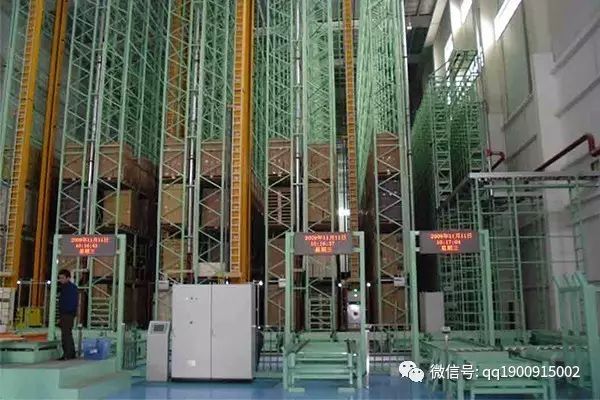

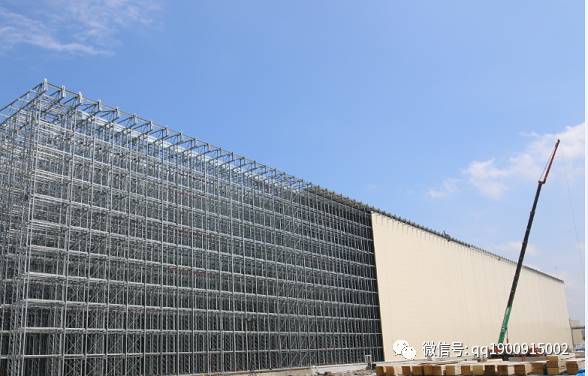

14、手动立体仓库货架

手动立体仓库是利用堆垛机或其他人工存取设备，通过笔记本或电控系统进行人工存取操作的智能仓库。 由于采用人工仓储，因此对货架的要求较高。

3、选购货架时要注意的问题

仓库货架系统预付款的要求一般应包括：仓库平面图、单位（包）货物的尺寸、特性、重量，单位托盘货物的尺寸、堆放高度及承载能力，存取方式（人工存取、机械存取、自动化存取）及存取设备、储存要求、物料进出频率要求、管理体系要求、控制方法等。

货架系统的采购流程主要包括：预付款对仓库货架系统提出要求——货架供应商进行方案的设计和选型——方案的细化和优化——方案的合理性和评估优化程度——报价——选择供应商——签订合同——货架系统详细技术设计——货架系统制造（取料、加工、表面处理、包装等）——货架系统安装-验收。 安装服务在采购中占有很大比例。 根据货架采购的特点，建议用户注意以下问题：

1.选择合适的货架类型

根据自己货物的尺寸和特点选择合适的货架方式，这样可以提高货架的利用率，提高仓库的效率。 建议用户在设计仓储系统时多咨询货架厂家。

2、注意货架的工期

大部分货架都是加工定制的。 客户在采购时需要预留设计、生产、运输、安装等时间。 建议客户提前与货架厂家沟通确定时间，然后根据自己需要使用的时间进行。 合理安排。

3、注意货架场地条件

现在很多项目都需要在土建施工的时候就安装货架。 事实上，在不满足安装条件的情况下，货架需要进入现场进行施工，这往往导致货架施工工期难以控制，货架施工质量也难以保证。 货架产品的最后一道工序虽然是现场施工，但良好的施工环境是产品质量和工期的重要保证。

4、选择品质优良的产品

用户往往认为货架比较简单，如果货架是钢制的应该没有问题，所以在选择的时候往往会考虑价格比较实惠的。 事实上，钢材也有一定的硬度极限。 如果超过限制，架子就会永远倒塌。 国外曾发生多起因选材不足而导致货架坠落的事件，给用户带来了巨大的经济损失，有的甚至造成严重的人身伤害和车祸。 该事件的购买者和生产者甚至被追究民事责任。 由于目前国外尚无权威的货架监管机构，国外也出现了一些无视商业道德的货架企业。 此类公司不仅扰乱市场，也给用户带来巨大损失。 由于这种货架厂家提交的技术资料往往与其他厂家相同，而且价格也比较实惠，所以用户往往会从经济角度考虑选择此类厂家。 那些厂家之所以能够屡屡成功，主要是因为用户本身对货架质量缺乏相应的衡量方法和检测指标，存在的问题不能在短期使用中立即暴露出来。

下面为货架用户提供一些简单的判断方法，希望对用户选择货架有所帮助。

1、货架的主要成本来自于原材料。 目前，用户在选购货架时，都会提到Q235或武钢生产的同类型国外优质钢材。 但在实际供应中，不良供应商往往向大型钢厂提供低价、低质的产品。 劣质钢材。 用户可以通过以下方式进行判断：首先要求供应商提供相应的钢材保修单，通过保修单上的电话号码确认供应商是否采购了该批次材料； 一般来说，大型钢厂的优质Q235材料的屈服硬度通常不高于275MPa，延伸硬度往往在400MPa以上。

2、个别厂家会在用钢量上做文章，表面上看起来实惠，其实价格本身并不实惠。 此类供应商会通过以下方式欺骗用户：

（1）向客户提出立柱正面越宽，立柱硬度越好，从而欺骗用户忽略对立柱材质长度和边长的关注。 虽然，大多数情况下，立柱的受力主要与立柱的横截面积有关。 只有当单元构件较长（太高）且柱可能引起稳定性问题时，才应考虑截面形状的影响。

（2）材料的长度按照国外标准10%的误差限给用户（例如：厚度2mm的材料给用户只有8mm）。 虽然大型钢厂的钢材制造技术误差如此之大的情况极为罕见，但如果在一个项目中大量钢材出现这种情况，那么整个货架的结构稳定性将受到很大影响。 用户可以直接要求制造商提供保修，同时检查材料的热性能和物理成分，并与保修进行比较。

3、在结构复杂的货架结构中，有的厂家为了降低成本，在用户比较关心的主要材料（如梁、柱）上提供符合要求的材料，而在其他结构材料上尽量采用用户经常忽略的。 降低（例如联轴器、拉杆）。 虽然这种结构是保证货架硬度、刚度、稳定性的重要预制构件，但这种材料的减少会导致货架整体硬度无法得到保证，尤其是有抗震要求的货架。 为了使用户购买到质量有保证的产品，用户可以要求厂家提供货架热估算报告。 事实上，一些厂家为了获得订单，会向客户提交虚假报告。 客户可以找权威的第三方会计机构进行鉴定。
