浅谈钢结构算量

我对钢结构计算接触比较少，但是简单的结构还是可以讲解的，比如门式结构、桁架结构、框架结构等，明天我们简单讲一下钢结构计算。

通常，钢结构的钢材分为材质，如Q235、Q335等，其含义与钢筋的钢材牌号相同。

在钢结构中，最常见的预制构件是主梁、钢柱、楼承板、预埋板、螺栓、螺柱、剪力键和加劲板。 这对大多数人来说是可以理解的。 几根钢棒和地板形成一个结构。 主要的复杂性是节点位置。 例如主梁与钢柱连接样件、主梁与混凝土连接样件等。

如果刚开始学习钢结构，首先要会看图纸。 只要学会看图纸，钢结构的计算就一样了。 那么我们先来说说图片识别。

例如，在主梁的图纸中，常见的屋架有H型工字钢、箱型、工字钢、槽钢、Z型工字钢、C型工字钢等。通常钢结光纸上会注明主梁型号，如H300*200*10*12。 这是什么意思？ 看右图！

300为h，200为b，10为tw，这12位数字为t1和t2； 按顺序分别称为梁高、翼板宽度、主梁厚度、翼板厚度。

这是 H 型工字钢。 有时你还会看到HW、HN、HM用来代表H工字钢。 这三者分别代表宽主梁、中腹板、窄主梁H槽钢。

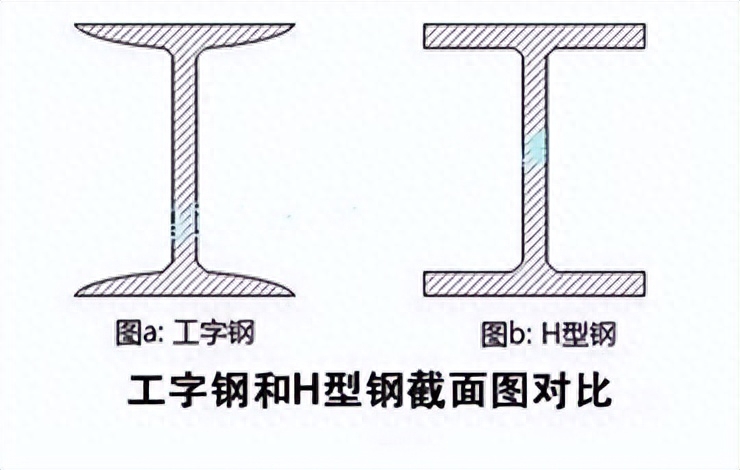

这里的H型钢和型钢很相似，但又不一样。 比例也不同。

其实还有Z工字钢和C工字钢的表示。

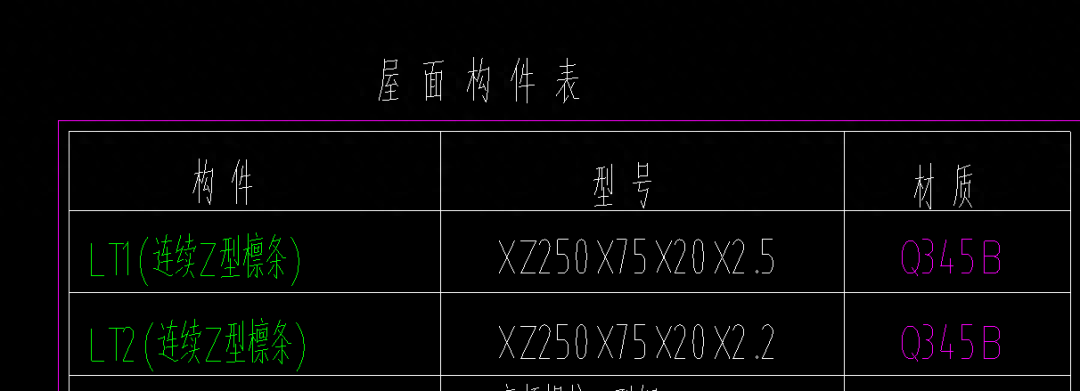

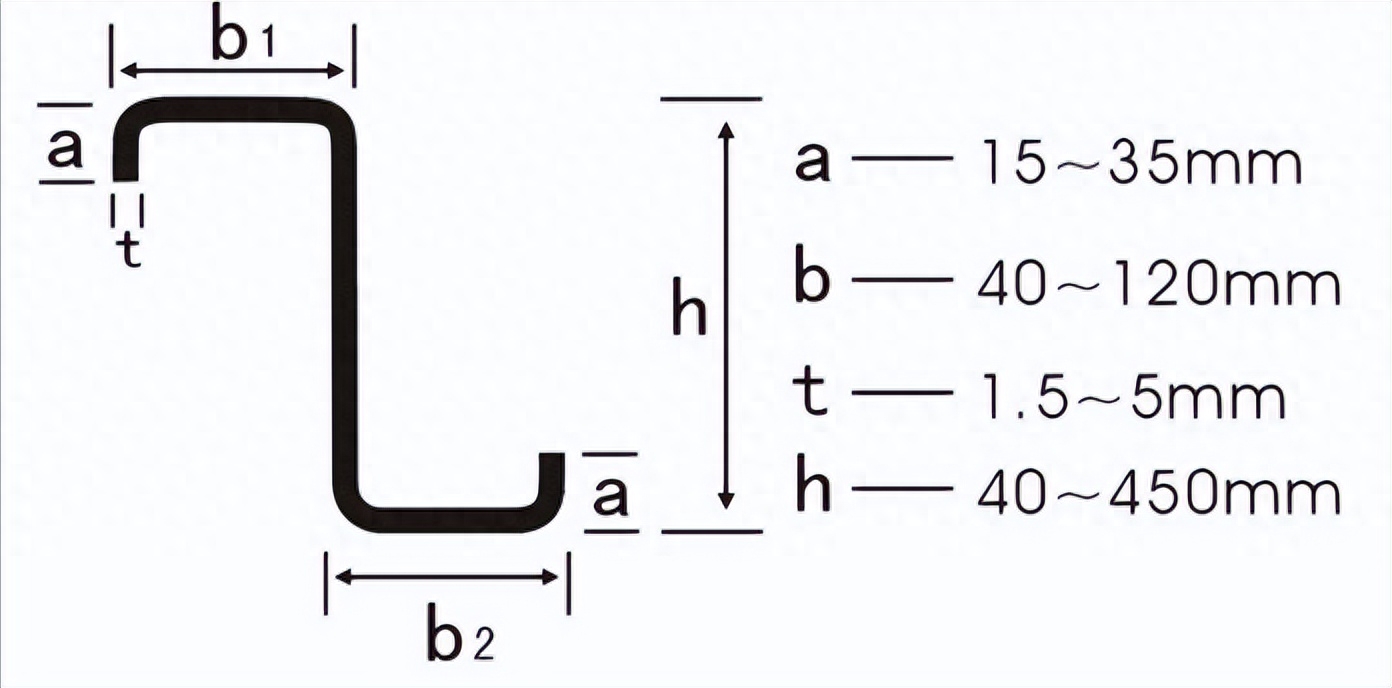

我们先来看看 Z 型工字钢。 我们以XZ250*75*20*2.5为例。

其中，高度h=250(mm)，厚度b1=75(mm)，压接宽度a=20(mm)，宽度t=2.5(mm)

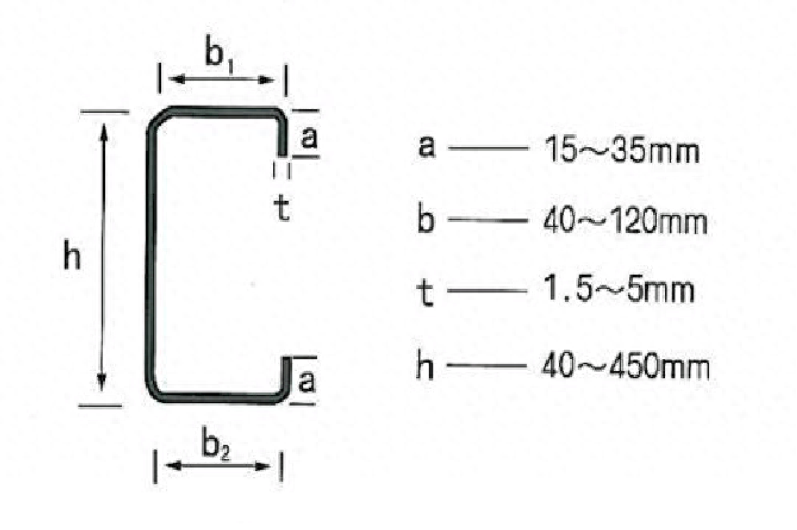

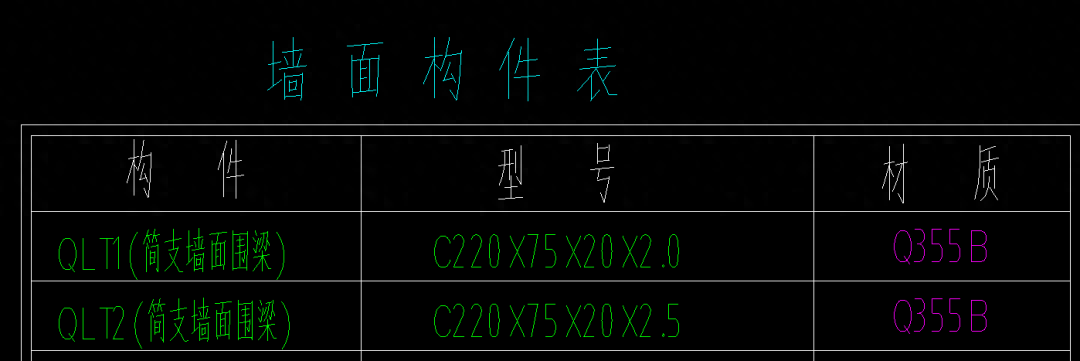

看C型工字钢时，我们以220*75*20*2.0为例

其中，高度h=220(mm)，厚度b1=75(mm)，压接宽度a=20(mm)，宽度t=2(mm)

不仅如此，还有各种类型的钢材、角钢等，你可以在五金指南中找到，就不赘述了。

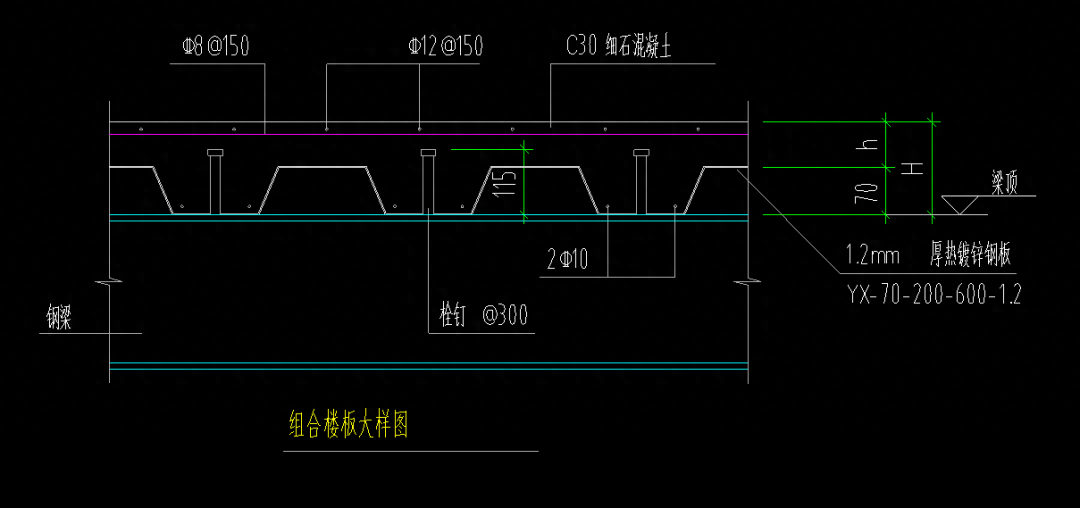

然后是地板装饰。 通常楼承板采用压制工字钢钢板铺设，为压制工字钢钢板。 支撑楼板混凝土的压制成型厚板称为压制工字钢钢板，如右图。

因此，压制工字钢板基本上用“压制”的缩写YX后面接波高、波距、有效长度来表示。 事实上，有时也用“异形板”的缩写YXB来表示。

例如YX76-344-688表示压制工字钢板，波高76，波距344，有效长度688。

还有其他预埋件，如板、螺钉、螺栓等。 我不会详细介绍他们。 通常我们习惯用套筒来测量螺钉和纵梁。 我们通常直接数一下。 有些还通过宽度来测量它们。 然而，他们中的大多数人都有同样的想法。 螺丝主要包括物理螺丝、普通螺丝、高强度螺丝。 请务必查看图纸以解释它们属于哪些螺钉。 虽然价格不同，但螺丝通常都用M表示，代表三角螺纹。 M前面的数字代表公称外径，如M6×306三角螺纹，30代表螺丝去掉螺帽后的厚度。

当我们学会了如何看钢结构图纸后，我们就要开始计算了。 钢结构的计算非常简单。 大多数只需将宽度除以重量即可。 比如前面的H型钢，很简单，可以手工计算。 如果是这样，只需用横截面积除以宽度再除以7850即可。7850表示钢材的比重。

如果您不知道如何计算重量（以米为单位），只需打开硬件指南并直接输入尺寸即可。 手动减少钢材的米重和表面积，然后减去宽度，重量就会减少。 表面积用于计算油漆添加剂。 因为通常钢结构都会涂有防火、防锈底漆。

当你学会了主梁的估算方法后，相信对于钢柱、预埋板、加劲板来说就不再是问题了。 最重要的是能够读懂图片。 如果看不懂图片，即使会计算也无法理解钢结构的结构。

如果有可能，您可以使用广联达钢结构软件尝试建模，提升您的钢结构三维空间能力。 您还可以使用 tekla 软件来丰富您自己的软件。

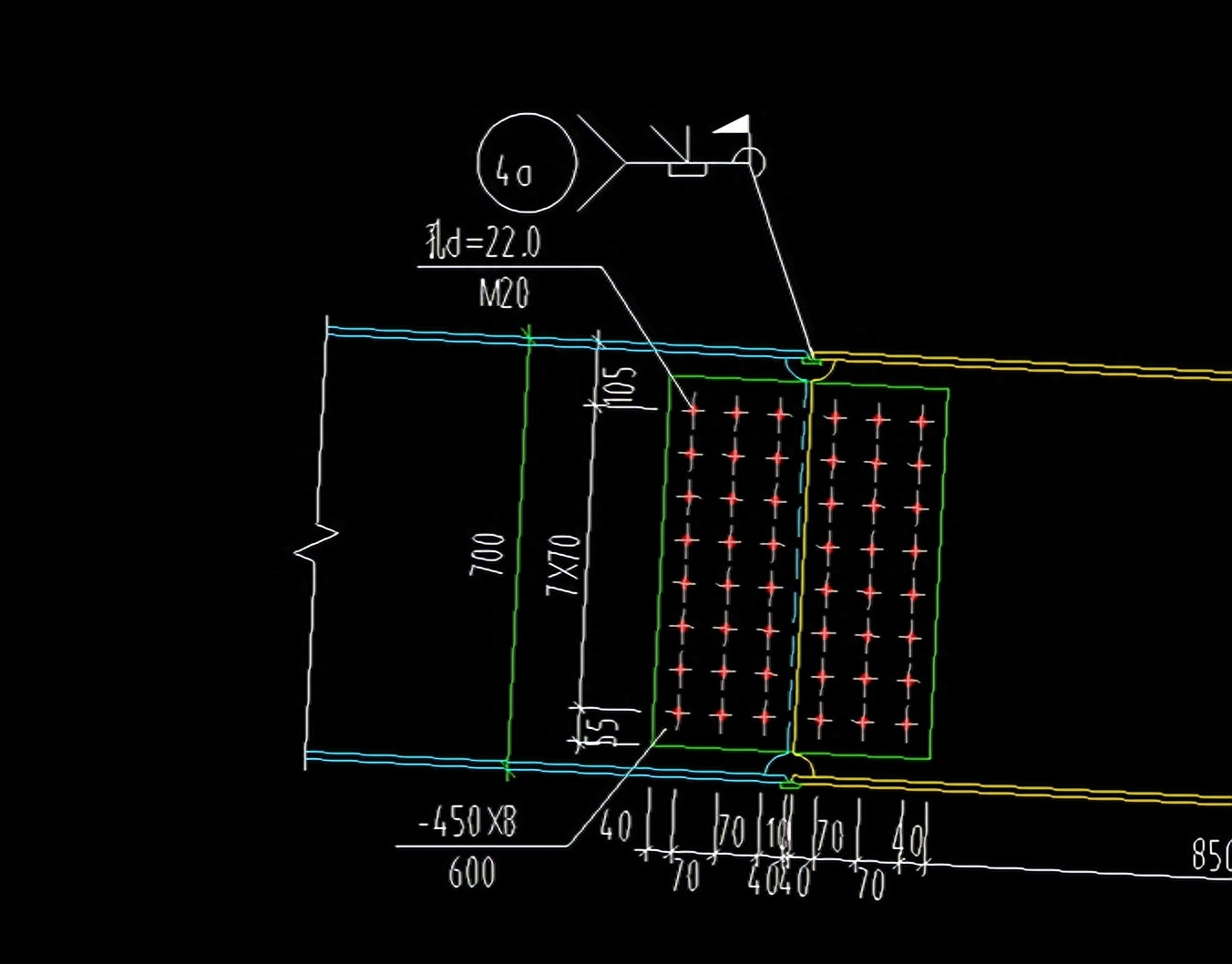

也许你对交接位置感到困惑，比如这张图

此图为主梁连接方式之一，采用连接板和高强度螺钉。 通常我们只计算连接板和螺钉的数量。 最主要的是你得看图纸，看看有多少个交接位置。 每个切换位置的大小是不同的。

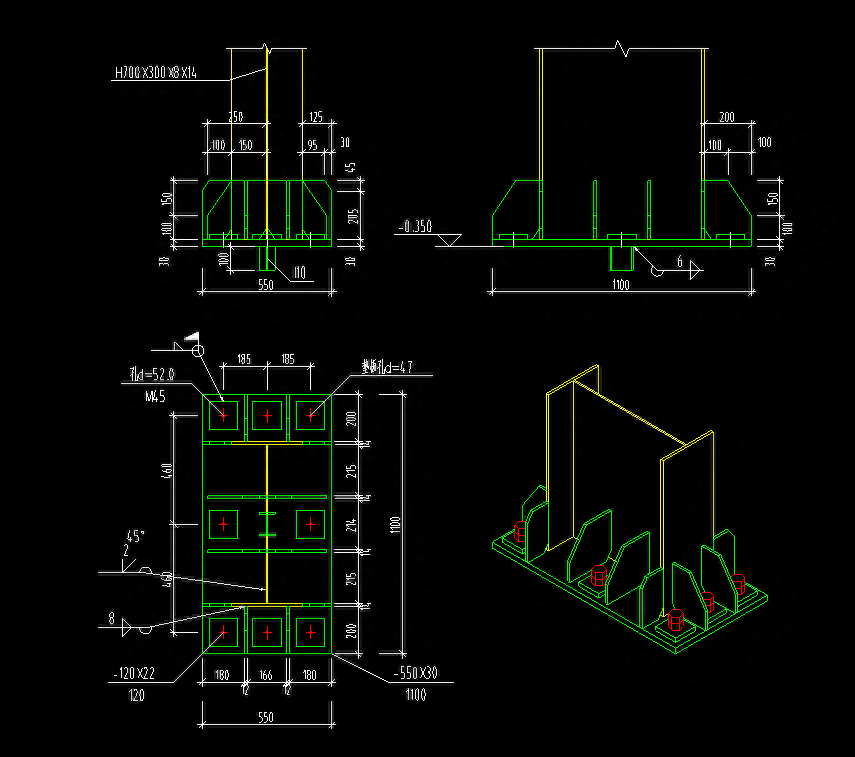

再比如这张图，是一个钢柱脚的大样本，包括预埋件板和连接板、高强度螺钉和剪力键。

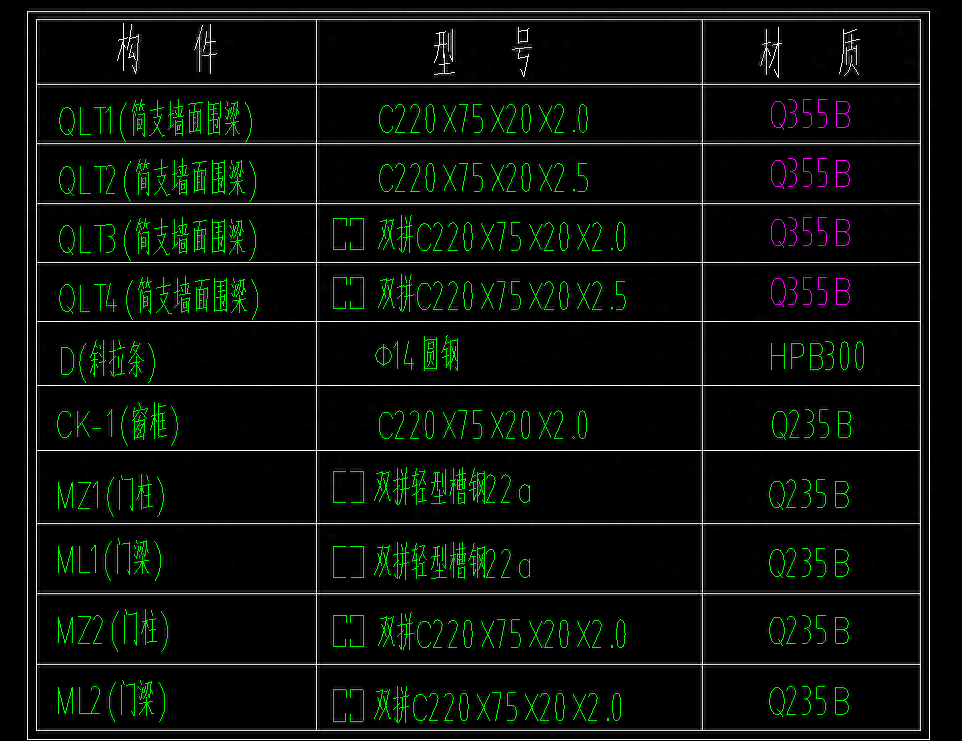

学完之后，还需要进一步加深钢结构知识，开始学习门楣、拉杆、拉杆、角撑等预制构件的计算。

角柱图

这个计算方法和我前面提到的大致相同。 最重要的是我刚才说的。 为了能够看懂图纸，了解钢结构图纸非常重要。 否则一切都是徒劳。

当你会看图之后，你对钢结构就不会再那么陌生了。
