钢材产品手册：避开钢结构工程事故的致命陷阱

引言

钢结构因具有自重轻的特点, 跨度大的特性, 施工速度快的优势, 工业化程度高的长处, 故而广泛应用于工业厂房, 仓储建筑, 商超场馆, 多层框架, 光伏支架等各类工程。然而大量工程事故复盘表明, 绝大多数钢结构安全隐患并非钢材本身承载力不足, 而是存在设计交底缺失的状况, 构件加工偷工的现象, 现场安装违规的行为, 连接工艺失控的问题, 防火防腐工序简化的情况等人为问题。

本文依据现行核心规范, 即《钢结构设计标准》GB 50017 - 2017, 《钢结构工程施工质量验收标准》GB 50205 - 2020, 《钢结构焊接规范》GB 50661 - 2011, 《钢结构高强度螺栓连接技术规程》JGJ 82 - 2011, 《钢结构通用规范》GB 55006 - 2021, 从原材料进入工厂、在工厂里进行加工、于现场开展安装、涉及连接工程、关于防火防腐、屋面围护方面、到竣工验收这七大环节展开科普讲解, 梳理出高频违规的“深坑”, 明确规范的红线, 以供建设单位、施工班组、监理人员参考。全文约 4000 字。

一、基础科普：读懂钢结构安全底层逻辑

有不少从业者片面地想, 钢结构只要钢材足够厚便能够保障安全, 这是一种典型的认知上的误区。钢材的力学特性存在着两大天然的短板: 其一, 在高温的情况下强度会急剧地衰减, 没有防火保护的普通钢材, 在火灾环境中十几分钟承载力就会大幅度地下降, 极容易引发整体的坍塌；其二, 钢材容易发生电化学腐蚀, 锈蚀会持续地削减构件的有效截面, 长期处于带病运行的状态就会产生失稳的风险。

依据受力体系来进行划分, 在工程当中常见的钢结构含有门式刚架轻型房屋钢结构, 还有钢框架结构, 以及桁架结构, 另外还有网架网壳结构；按照施工流程予以划分, 完整的链条涵盖深化设计, 还有原材料采购, 以及工厂预制加工, 接着是运输堆放, 再就是现场吊装拼装, 随后是节点连接, 跟着是围护系统施工, 然后是防腐防火涂装, 最后是竣工验收这九大阶段。

国标体系对钢结构实施着全过程且针对主控项目的强制性质的管控, 原材料复验归属强制性验收里的内容, 一级二级焊缝的无损检测是强制性验收部分, 高强螺栓抗滑移试验同样属于该范畴, 涂层厚度检测也位列此类强制性验收内容之中。要是在流程里某个环节简化了检测程序, 那么这就必然会遗留下不可逆影响的安全隐患。所有施工的行为绝不能够仅仅凭借经验来行事, 而是必须以图纸、设计变更以及当下现行的国家标准, 当作是唯一的执行依据。

二、原材料进场环节：第一道防线，这些坑千万不要踩规范科普

依照GB 50205 - 2020第4章强制性条文规定如下内容, 钢材、焊接材料、高强度螺栓连接副、栓钉等主材之处, 其品种、规格、性能务必符合产品标准以及设计文件要求才行；对于重要构件所使用的钢材而言, 要按照批次开展见证取样复验操作。并用以检测屈服强度、抗拉强度、伸长率、冷弯性能。

材质存在高频隐患、避坑要点的材料, 其材质以次充好, 也就是把 Q355B 替换成 Q235B, 大量那些低价项目存在偷换材质这种情况, 特别是钢梁、钢柱这些重要受力构件。此两种钢材强度差距较为显著, 直接进行替换会致使整体承载力不足。这里的避坑方法是: 进入场地核验材质证明书、炉批号, 对板材展开外观标识核对；对于那些设计要求复验的构件, 一定要有第三方实验室检测，要是没有合格报告就禁止进行下料加工。在低温地区的构件, 要严格依据图纸选用 B、C、D 级钢材, 以此杜绝出现低温脆断。高强度螺栓存在混批混用情况, 还随意开箱后露天存放, 高强螺栓有大六角型等, 扭剪型等, 配套的螺栓、螺母、垫圈是成套连接副, 严禁不同批号混合使用。露天堆放螺栓受潮会锈蚀, 这直接致使扭矩系数、预拉力不达标。要避坑: 按批次进行扭矩系数或预拉力复验；仓库应密封防潮保存, 随用随开箱, 锈蚀、螺纹损伤的螺栓直接作废。规范明确禁止把具有高强度的螺栓用作临时安装螺栓。焊接的材料跟被焊接的母材不相匹配, 焊条被随意地混合使用, GB 50661明确规定焊材要与母材相匹配, 对于Q355钢材要选用与之匹配的低合金焊材, 而不能使用普通的碳钢焊条。在施工现场常常出现焊条不进行烘焙、保温筒处于空置状态的情况, 进而导致焊缝产生气孔、出现冷裂纹。需要避开的坑是: 焊条要按照说明书所规定的温度进行烘焙, 领用到焊条之后要存放在保温筒里；要建立焊材领用以及烘焙的台账, 由专人进行管理。板材的厚度负偏差超过了标准, 采购的时候选用下限负偏差的钢板, 名义上的厚度是达标的, 可是实测的截面却被削弱了。规范允许厚度存在合理的偏差, 但是不能超出国标所规定的限值。切勿入坑: 进入场地后运用超声波测厚仪进行抽样实际测量, 着重对翼缘板、柱底板、牛腿连接板等承受力的部位展开抽查。三、工厂构件加工的环节: 预先制作的精准度决定着现场安装的质量规范科普。

先进行钢零件切割, 之后制孔, 再进行组装, 最后矫正, 这些操作均存在明确允许偏差。气割时, 切割面平面度要不大于 0.05t 并且不超过 2mm, 割纹深度要小于等于 0.3mm；螺栓孔优先选用钻孔方式，严禁采用气割扩孔的做法。

那些存在高频隐患的情况里, 气割坡口粗糙, 缺口超标时, 不打磨就准备直接焊接, 好多加工厂为了节省工时, 切割后不清理氧化皮以及割渣, 局部缺口深度超出了 1mm 的规范限值, 焊缝根部很容易产生未熔合缺陷。要避坑的是, 重要焊缝坡口就得打磨平整, 缺口超标部位要进行补焊打磨处理, 质检员要逐件检验坡口质量。有的还强行拼装, 构件焊接变形后不矫正, H 型钢、箱型柱焊接完成后出现侧弯、扭曲变形, 不进行火焰矫正就直接出厂。变形构件在现场强行吊装就位, 从而产生附加内应力。避免踩坑: 要严格控制焊接的顺序以此来减小焊接变形, 对于变形超越公差范围的构件要采取规范的矫正工艺而且严禁使用暴力锤击的方式来进行矫正, 如果螺栓孔出现错位情况, 在现场用气割的方式来扩大孔, 构件制做孔的精度不够, 在现场安装的时候安装不了螺栓, 就直接采用火焰切割来扩大孔, 这样会破坏孔壁的金相组织从而大幅降低连接的承载能力。避免踩坑: 在孔位偏差超出规范所允许的范围的时候, 必须返回工厂进行处理, 要是需要扩大孔, 要采用机械钻孔, 与此同时要取得设计方、监理方的书面确认。针对闭口钢管构件, 不进行封堵操作、留白进水小道, 按照GB 55006 - 2021的强硬规定, 诸如圆管、方矩管这类是封闭截面的构件, 必须去设置排水以及封堵的结构样式。要是雨水进入到管内, 在冬季的时候, 因结冰而产生膨胀, 就会把钢管撑裂。需避开的坑是, 在工厂加工的阶段就要完成端部封堵, 设置泄水孔, 严格禁止闭口构件完全处于密闭状态去存水。四、焊接工程: 关于钢结构里最容易出现重大方面缺陷的核心节点的规范知识讲解。

关于GB 50205 - 2020的主控项目有, 焊工必须持有相应证书才能上岗, 且证书范围要与施焊构件相匹配, 一、二级焊缝都得进行无损探伤, 其中一级焊缝是100%检测, 二级焊缝的抽检比例不能低于20%, 焊缝表面是严禁出现裂纹和焊瘤的, 对于一级焊缝而言不允许存在咬边以及未焊满等缺陷, 同一位置焊缝的返修次数不宜超过2次。

高频隐患以及避坑要点, 存在无证焊工实施焊接作业, 工艺评定是缺失的情况。小型加工厂常常安排学徒直接去进行焊接操作, 并且还没有完成焊接工艺评定, 也就是WPS。焊接参数基本是没有依据的, 导致焊缝内在缺陷屡次被发现。避坑具体做法为: 进入场地要核查焊工证的有效期以及施焊类别；在正式开展焊接之前就得完成工艺评定, 所有现场、工厂内的焊接都必须得严格依照工艺文件去执行。全熔透焊缝被当作角焊缝来开展施工, 没有开设坡口。有关梁柱刚性连接节点, 图纸明确要求采取全熔透坡口焊, 但在施工过程中却被简化不进行坡口, 这样使得承载力出现大幅下降的状况, 在地震、强风作用的时候节点会率先遭到破坏。要避开的大坑是: 技术的交底当中重点要把熔透焊缝的位置标注出来, 监理呢要重点去旁站梁柱关键节点的焊接情况。厚板进行焊接的时候不预备热, 结果就会产生延迟冷裂纹这种状况, 对于厚度大于25mm的低合金厚板而言, 当环境温度比较低的情况下就是不开展焊前预热的步骤, 因为冷却速度太快了, 焊缝就产生了用肉眼很难发现的冷裂纹, 到了后期就极其容易一下子突然断裂。需要避免: 务必严格去执行关于规范预热温度的诉求, 测温的记录要留存下来并且归档。存在探伤造假的问题, 有缺陷的焊缝私自去修补而且不上报 部分项目会避开无损检测, 有缺陷的焊缝私自先用打磨的方式掩盖掉, 也不制定专门的返修方案。需注意避开这样的情况: 探伤要委托给第三方进行独立检测, 要是发现存在超标缺陷, 那就得编制返修方案, 返修完成之后还要重新进行探伤验收。另外, 关于高强度螺栓连接工程, 这里有着极易被忽视的安全“隐形雷区”, 下面来进行规范科普。

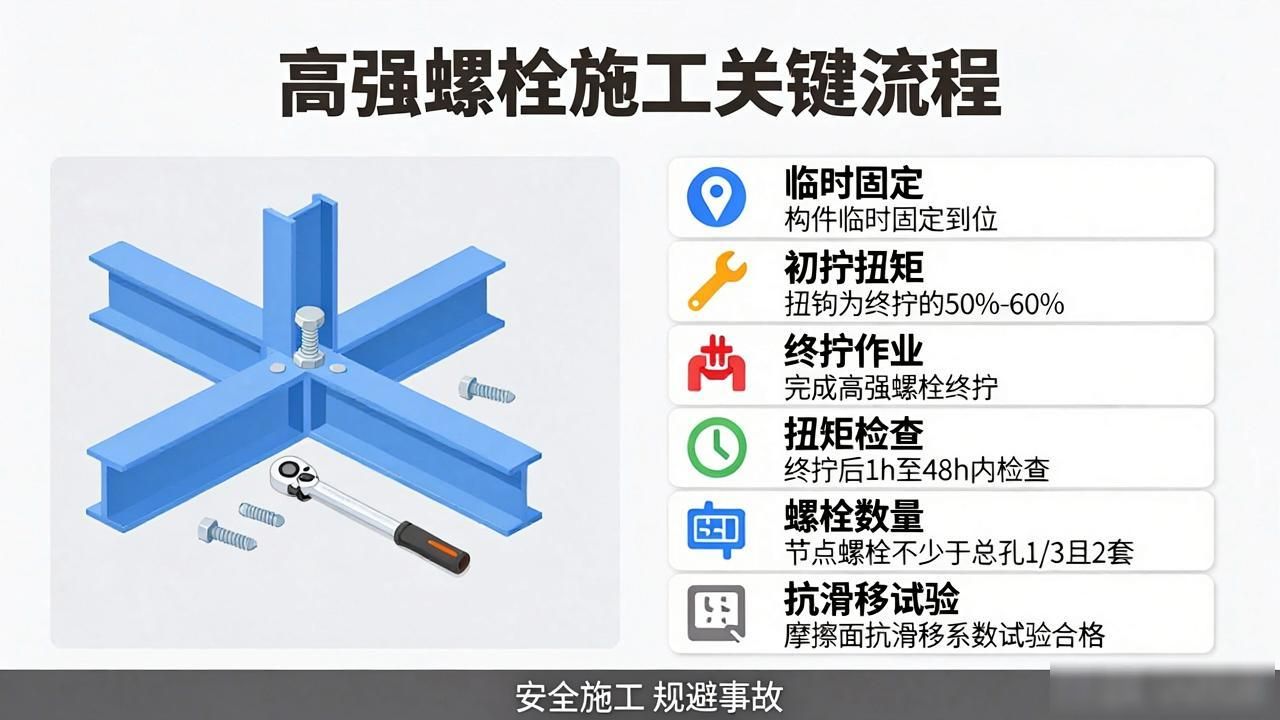

高强螺栓施工流程是这样的, 首先是构件临时固定, 接着就是进行初拧, 待初拧完毕而后进行终拧；初拧的扭矩取值范围是终拧扭矩的50%至60%；待终拧操作完成之后, 需要在1h至48h这个时间段内完成对扭矩的检查；节点在安装的时候, 使用的螺栓数量是不能少于总孔数的1/3的, 并且数目不能少于2套。只有摩擦面抗滑移系数的试验达到合格标准之后才可以展开施工操作。

高频隐患以及避坑要点在于, 摩擦面存在油污、浮锈时若不清理, 就会致使抗滑移系数不足, 经喷砂处理后的摩擦面, 在运输堆放过程中沾染泥土、油漆, 这会直接造成摩擦力不足, 在荷载作用下节点出现滑移。避坑措施为, 吊装前需清理摩擦面, 工程开工前要同步制作抗滑移试件, 只有见证试验合格后才可以大面积施工。拧紧顺序若错误, 即从外侧向中间终拧, 而正确的顺序是由节点中心向四周对称拧紧, 反向施工会导致构件缝隙无法密贴, 进而产生残余应力。避坑办法是, 班组岗前要进行技术交底, 监理需要抽查终拧施工顺序。有漏拧情况, 只是进行了初拧却未终拧, 还使用普通扳手去替代扭矩扳手, 众多工地依据经验来紧固, 不运用标定扭矩的工具, 致使螺栓预拉力无法达到设计值, 扭剪型螺栓不能将剪断梅花头当作唯一的合格标准进行判定。要避开一些情况: 要对扭矩扳手定期校验, 当终拧完成后要逐个节点进行标记, 还要随机抽查扭矩。六、关于现场吊装与主体安装: 要阐述防止失稳坍塌关键阶段的规范科普。

明确于GB 50755《钢结构工程施工规范》的是, 在钢结构尚未形成稳定空间单元以前, 必定要设置临时支撑以及揽风绳, 并且禁止提前拆除临时固定的措施, 同时, 钢柱安装时在垂直度、标高跟偏移方面存有严格的限值。

地脚螺栓偏差不预以校正, 强行吊装钢柱, 土建施工时地脚螺栓出现位移、倾斜情况, 钢柱底板硬压就位, 但底板受力不均, 长期荷载作用下螺栓会疲劳断裂。高频隐患与避坑处理要点是: 吊装前要复核地脚螺栓位置, 偏差超出限时得选用设计认可的校正方案, 严禁暴力安装。柱底板二次灌浆务必密实, 不准出现空洞。刚完成安装结构却无临时支撑, 大风天气时会出现倾覆。单排钢柱、屋面主梁吊装完毕后, 未及时安装柱间支撑、水平支撑, 结构几何不稳定, 大风情况下极易发生整体倾倒。避坑要点: 要遵循这样一种安装逻辑, 也就是“先支撑、后主体”, 得保证支撑系统能够跟得上吊装的进度；要是处于恶劣天气状况下, 那就得停止室外钢结构吊装的作业。存在随意在受力构件上面焊接临时吊耳、管线支架的情况, 并且是在未经设计许可的情形下, 于钢梁下翼缘、柱翼缘随意去焊接附件, 如此便造成了母材应力集中, 进而萌生裂纹。还有避坑要点: 要是确实需要临时焊接构件, 那就得先征得设计方面的同意；等完工之后要打磨焊疤, 还要重新做好防腐修复工作。七、防腐与防火涂装: 这可是决定钢结构使用寿命的工序, 属于偷工减料重灾区的规范科普。

在进行防腐涂装之前, 钢材表面的除锈等级是需要满足设计所提出的要求的, 普遍会采用 Sa2.5 级这种喷射除锈方式；对于涂层厚度的检测标准设定为: 百分之九十的测点厚度是不能低于设计值的, 其它留下来的测点厚度则不能低于设计厚度的百分之九十。防火涂料的厚度是直接和耐火极限相对应起来的, 要是厚度不够充足的话, 那么在火灾发生的时候就没办法产生保护作用了。

高频隐患以及避坑要点进行除锈简化, 只是单纯地做简单清扫, 并非喷砂作业，手工进行的简单打磨远远无法达到 Sa2.5 级标准, 涂层在短期内就出现起皮脱落的现象, 钢材迅速发生锈蚀。避坑方式为: 监理要对每个构件检查除锈质量, 在除锈完成后的 4 至 6 小时内完成第一道底漆的涂刷。涂层的遍数有所减少、厚度也出现缩水情况, 节点位置常常出现漏涂现象, 对于梁柱节点、螺栓缝隙、焊缝死角这些部位, 防腐与防火涂料常常会漏涂, 从而成为腐蚀的突破口。避坑措施为: 运用磁性测厚仪、测厚针进行随机抽检；涂装施工时要优先处理节点、缝隙等隐蔽位置。建筑施工中, 防火涂料跟防腐涂料不相匹配, 工程工序出现颠倒情况, 正常规范的工序是, 先刷底漆, 接着涂中间漆, 而后喷防火涂料, 最后上面漆。然而, 部分工地的施工顺序却是, 先刷面漆, 之后再喷涂防火涂料, 这样做导致了防火涂层出现脱落现象。且薄涂型、厚涂型防火涂料是严禁被随意进行替换的。在此要注意避免入坑, 需严格依据施工图纸的耐火极限来选用与之准确对应的防火涂料；对于进入工地现场的防火涂料, 要仔细核查其型式检验报告。八、屋面围护系统这一块以及收尾工程方面存在一些常见的误区。

门式刚架厂房的金属屋面出现渗漏情况乃是行业里普遍存在的痛点, 其根源多数并非是板材的质量问题, 而是细部构造那里的施工存在违规做法。压型钢板在钢梁上面的支承长度是不小于50mm的, 并且搭接尺寸要符合规范要求的；屋脊、天沟、采光板搭接以及螺钉防水垫圈这些地方非常容易被简化施工。

有一种避坑的提醒, 要注意, 禁止直接去踩踏屋面板的波峰, 不然会造成板材的永久变形, 还有, 自攻钉得必须配套防水的密封圈。另外, 天沟要设置伸缩缝, 还要设置泄水孔, 这样才能防止积水发生锈蚀。

九、竣工验收与运维科普：很多项目忽略最后一环

要是钢结构没能达成主体吊装作业这一情况发生, 那就意味着宣告完工了, 而隐蔽工程记录、焊缝探伤报告、螺栓检测记录与涂层检测资料都需要做到完整归档。在迎接竣工验收之前, 得仔细核查这些内容: 所有处在现场的焊接位置, 其防腐被补涂到应有的状态、防火涂层修补得毫无欠缺、临时支撑全都被拆除掉, 并且构件变形数据是处于规范所允许的范围之内的。

在投入使用之后, 厂房业主存在的常见误区有, 随意去增加屋面的荷载, 擅自跑去增设悬挂设备, 私自进行切割钢梁钢柱的行为。并且, 任何的改造工程, 都必须委托专业的结构工程师进行验算, 在出具加固方案之后才可以展开施工。

结语

关于钢结构工程安全, 需遵循这样的规律, 即三分用于加工, 三分进行安装, 四分着重管控, 当前数量众多的低价竞争项目, 把成本压缩在了焊缝探伤、除锈涂装、螺栓检测、构件矫正等隐蔽工序上, 在短期内, 凭借肉眼是无法发现其中缺陷, 而这些隐患会在数年之后, 甚至十几年后集中爆发, 全部从业者时刻都要牢记, 国标条款不是毫无实际作用的纸面形式, 而是经由无数工程事故总结归纳出来的安全底线, 只有严格去执行规范, 舍去经验主义, 拒绝工序简化, 才能够从根源上规避坍塌、断裂、锈蚀、火灾失效等重大风险, 达成钢结构工程全生命周期的安全和可靠。
